Установка электромашин ДЭТ-320



Установка электромашин ДЭТ-320
Поделиться

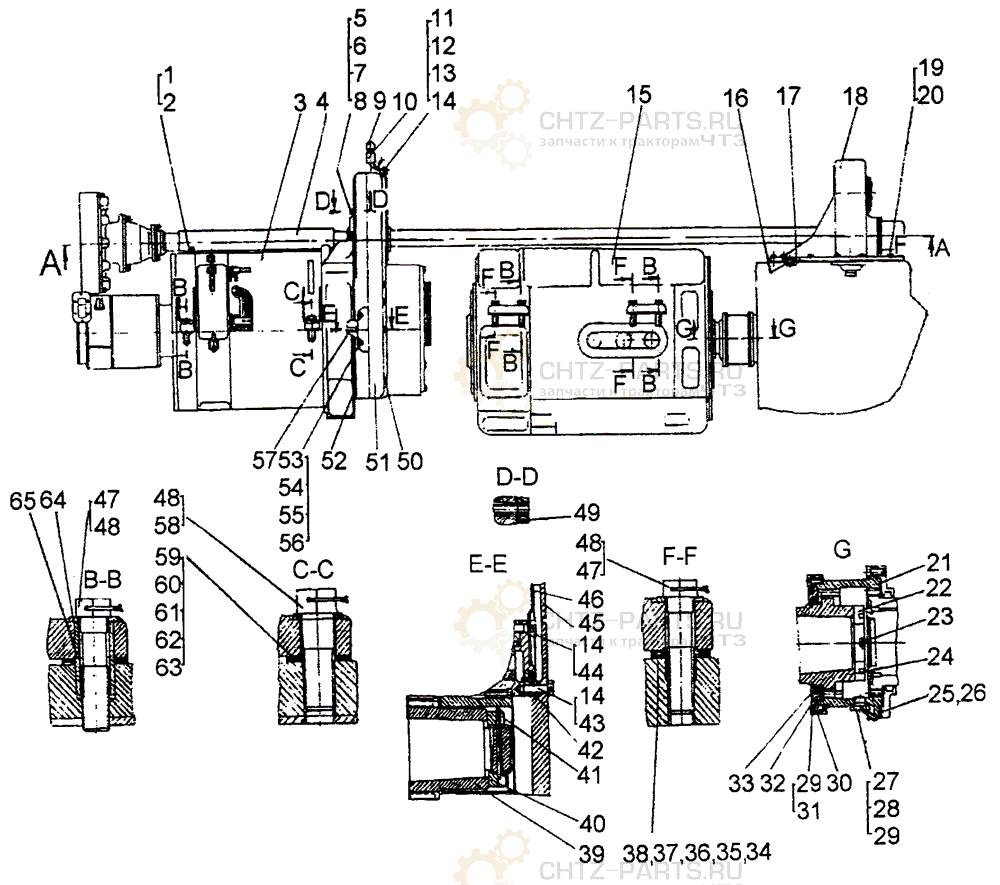

Установка электромашин ДЭТ-320
Поз. Обозначение Наименование Кол.
- 748-50-4СП Установка электромашин 1
1 - Болт M8-6g×16.88.35.019 4
2 - Шайба 8T 65Γ 09 4
3 748-82-349СП Генератор 1
4 748-50-328 Кожух 1
5 700-29-291 Шпилька 2
6 - Гайка 2M18×1,5.6.H12 45Х.019 2
7 - Шайба 18.01 2
8 - Шплинт 4×36.019 2
9 01265СП Сапун 1
10 748-50-241СП Труба 1
11 748-50-630 Переходник 1
12 748-60-130 Штуцер 1
13 - Кольцо 20×26 2
14 - Проволока КО 1,4 1,5 M
15 748-82-350СП Электродвигатель с муфтой 1
16 748-18-87 Штифт 3
17 748-50-394 Прокладка 1
18 749-50-154СП Редуктор раздаточный 1
19 700-28-2265 Болт 16
20 - Шайба 16 OT 65Γ 09 16
21 748-12-115СП Муфта 1
22 8ЮЮ.946.000 Гайка 1
23 748-12-61 Штифт 1
24 748-12-63 Шестерня 1
25 748-12-76 Прокладка 1
26 748-12-77 Прокладка 5
27 700-37-2129 Пробка 1
28 - Кольцо 24×30 1
29 - Проволока КО 1,6 5,8 M
30 748-12-57
748-12-57-1 1 		Прокладка 1
31 700-28-2342 Болт 15
32 748-12-73 Крышка 1
33 748-12-18 Сальник 1
34 700-31-533 Шайба 6
35 700-31-534 Шайба 6
36 700-31-535 Шайба 6
37 700-31-536 Шайба 3
38 700-31-537 Шайба 3
39 700-50-467 Муфта 1
40 700-30-248 Гайка 1
41 - Шплинт 6,3×63.019 1
42 - Кольцо 105-112-46-2-2 1
43 700-28-1088 Болт 10
44 700-28-883-01 Болт 10
45 749-04-167СП Крыльчатка 1
46 749-04-154СП Улитка 1
47 700-28-382 Болт 8
48 - Проволока КО 2 6,3 M
49 748-50-288;
748-50-288-1 1 		Прокладка 2
50 700-29-269 Шпилька 16
51 749-50-157СП Редуктор привода генератора 1
52 748-50-393;
748-50-393-1 1 		Прокладка 1
53 351-19A Гайка 20
54 700-29-268 Шпилька 4
55 - Шайба 14.01 20
56 - Шплинт 3,2×32.019 20
57 700-32-221 Штифт 2
58 700-28-398 Болт 2
59 748-50-317 Прокладка 4
60 748-50-318 Прокладка 4
61 748-50-319 Прокладка 4
62 748-50-320 Прокладка 4
63 748-50-321 Прокладка 4
64 700-31-2569 Шайба 8
65 748-50-409 Втулка 5
1 Заказывать для тропиков.

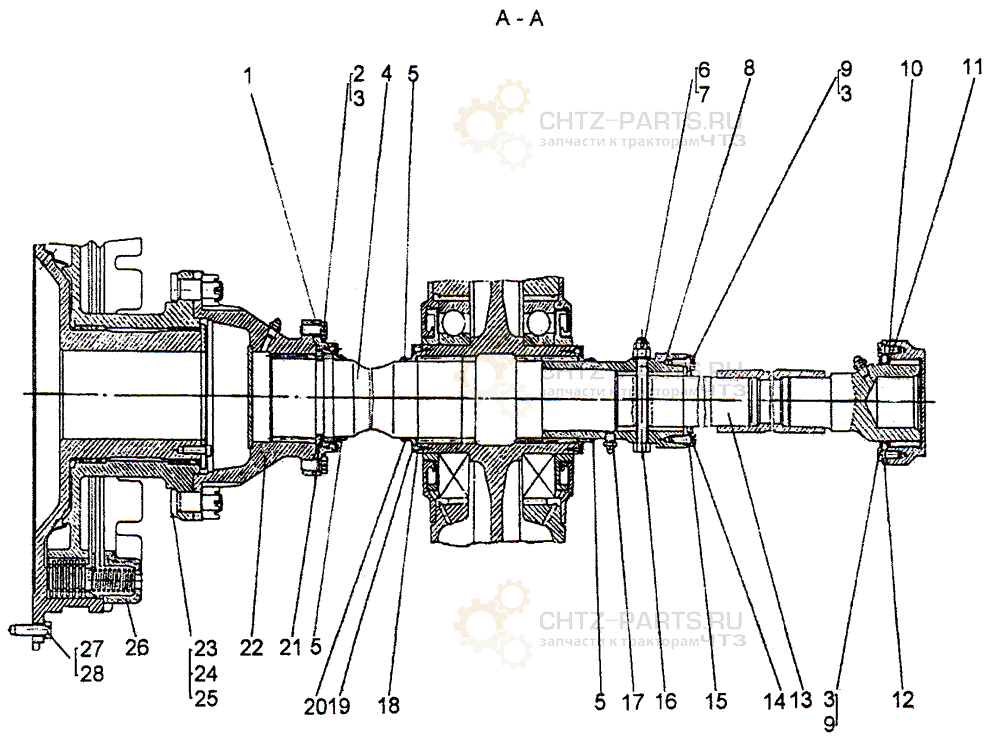

Установка электромашин ДЭТ-320

Поз. Обозначение Наименование Кол.
1 748-50-535 Фланец 1
2 700-28-911 Болт 10
3 - Проволока КО 1,4 1 м
4 749-50-188 Вал передний 1
5 - Проволока КО 2 2,1 м
6 3082 Гайка 1
7 - Шплинт 2×25.019 1
8 748-50-177 Муфта 1
9 700-28-910 Болт 10
10 748-50-149 Кольцо уплотнительное 1
11 700-58-2461 Кольцо 1
12 748-50-148 Крышка разрезная 2
13 749-50-155СП Вал карданный 1
14 712-14-274 Кольцо 1
15 712-14-273 Шайба 1
16 700-28-2452 Болт 1
17 - Масленка 1.3.И6 2
18 - Винт BM5-6g×10.58.019 18
19 748-50-398 Накладка 3
20 748-50-397 Уплотнение 3
21 748-50-618 Кольцо разрезное 2
22 748-50-215СП Муфта 1
23 700-28-370 Болт 6
24 - Гайка 2M18×1,5-6H.12.45X.019 6
25 - Шплинт 4×32.019 6
26 749-50-152СП Муфта фрикционная 1
27 700-28-2339 Болт 16
28 700-31-944-02 Шайба отгибная 16
