Корпус бортовых фрикционов Т-130 Б-130



Поделиться

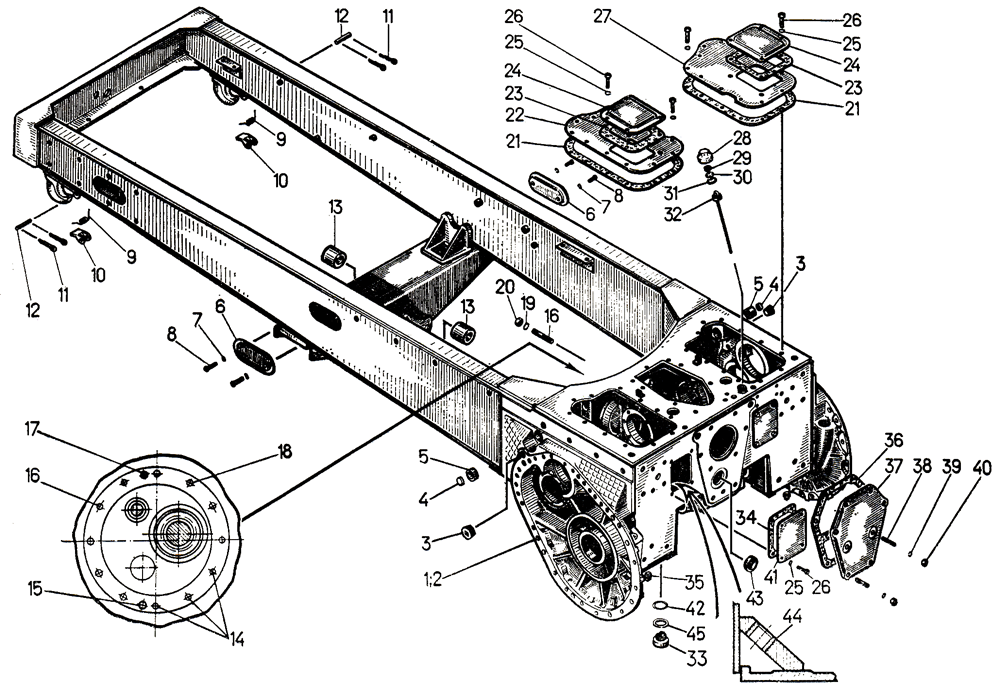

Корпус бортовых фрикционов с деталями трансмиссии на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
24-10-104СП Крышка 1
1 24-11-3СП Корпус бортовых фрикционов с лонжеронами 1
2 20-11-4СП Корпус бортовых фрикционов болотоходных тракторов 1
3 15224 Пробка 4
4 052 Пробка 2
5 50-11-20 Втулка 4
6 50-11-35 Крышка 2
7 Шайба 8Т 65Г 09 4
8 Болт М8×25.58.019 4
9 28-11-2 Пружина 2
10 28-11-4 Замок 2
11 Шплинт 3,2×20 4
12 28-11-1 Палец 2
13 20733 Втулка 2
14 29342 Шпилька 5
15 700-40-4785 Кольцо 1
16 29408 Шпилька 6
17 32261 Штифт 1
18 29400 Шпилька 1
19 Шайба 16ОТ 65Г 09 12
20 22113-1 Гайка 12
21 700-40-3548 Прокладка 2
22 24-11-105СП Крышка левая 1
23 700-40-3394 Прокладка 2
24 11399 Крышка 2
25 Шайба 10ОТ 65Г 09 34
26 Болт М10×25.58.019 34
27 24-11-104СП Крышка правая 1
28 18-16-7 Крышка 1
29 4286 Набивка 1
30 18-16-8 Пластина 1
31 17467 Кольцо 1
32 50-19-136СП Линейка 1
33 01483СП Пробка 1
34 40924 Прокладка 2
35 37104 Пробка 2
36 700-40-2009 Прокладка 1
37 15-11-15 Крышка 1
38 29343 Шпилька 8
39 Шайба 20ОТ 65Г 09 8
40 3014 Гайка 8
41 11151 Крышка 2
42 46588 Кольцо 1
43 15-11-16 Заглушка 1
44 11139 Втулка 2
45 40927 Кольцо 1



...

...
