Механизм управления поворотом Т-130 Б-130 в Челябинске

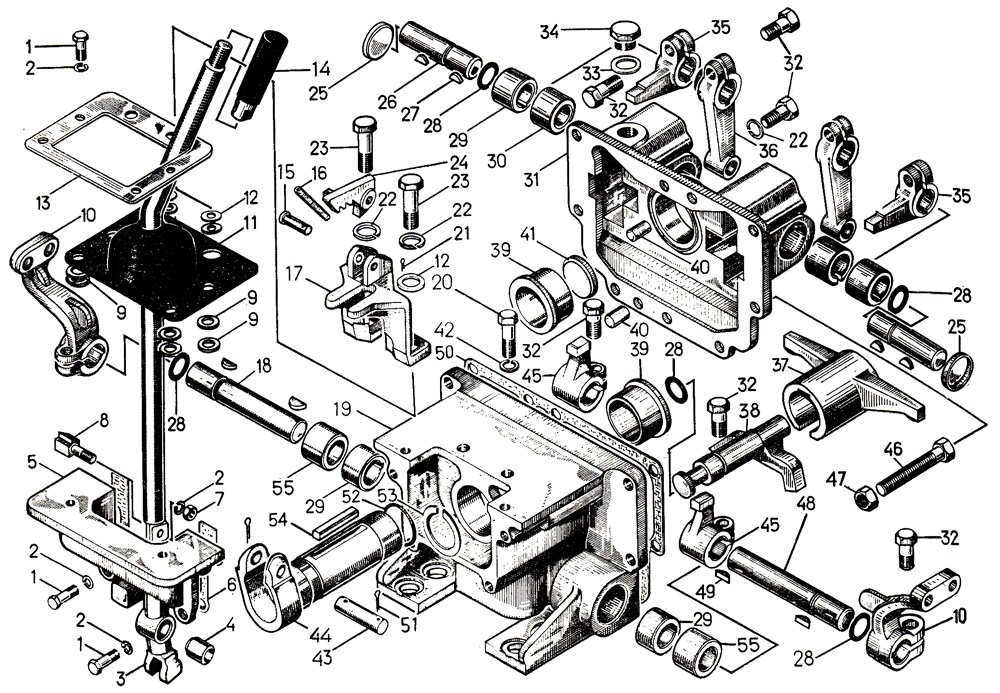

Механизм управления поворотом 24-13-1СП на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
—	24-13-102СП	Корпус	1
—	24-13-103СП	Корпус	1
—	24-13-104СП	Крышка	1
1	—	Болт М8×20.58.019	8
2	—	Шайба 8Т 65Г 09	9
3	24-13-101СП	Рычаг	1
4	35-13-18	Втулка	1
5	24-13-6	Кожух	1
6	700-40-3115	Прокладка	1
7	—	Гайка М8.6.019	1
8	35-13-15	Зуб	1
9	31434	Шайба	12
10	50-13-29	Рычаг	2
11	700-40-2590	Чехол	1
12	31308	Шайба	6
13	50-13-21	Рамка	1
14	15202СП	Рукоятка	1
15	35-13-20	Палец	1
16	700-38-2089	Пружина	1
17	24-13-33	Кронштейн	1
18	24-13-21	Валик	1
19	24-13-3 ¹	Корпус	1
20	284S1	Болт	4
21	—	Шплинт 2×14	1
22	—	10ОТ 65Г 09	2
23	—	Болт М10×35.58.019	2
24	24-13-8	Рычаг	1
25	13410	Заглушка	2
26	24-13-18	Валик	2
27	700-34-2040	Шпонка	4
28	—	Кольцо 020-025-30-2-2	5
29	50-15-22	Втулка	2
30	50-13-26	Втулка	2
31	24-13-4 ¹	Крышка	1
32	—	Болт М10×25.58.019	6
33	—	Кольцо 22×30	1
34	2621	Пробка	1
35	35-13-11-1	Рычаг	2
36	18-17-29-1	Рычаг	2
37	35-13-9	Рычаг	1
38	50-13-101СП	Рычаг	1
39	35-13-16-1	Втулка	2
40	32232	Штифт	2
41	18-17-9	Заглушка	1
42	—	16ОТ 65Г 09	4
43	35-13-30	Палец	1
44	24-13-105СП	Валик	1
45	50-13-2	Рычаг	2
46	700-28-2381	Болт	2
47	—	Гайка M10.6.019	2
48	24-13-20	Валик	1
49	34128	Шпонка	4
50	700-40-3114	Прокладка	1
51	—	Шплинт 3,2×25	2
52	—	Кольцо 038-046-46-2-2	1
53	18-17-87	Кольцо	1
54	700-34-2048	Шпонка	1
55	50-13-56	Втулка	2
¹ Отдельно не поставляется, заказывать комплект 24-13-102СП.
