Рычаги управления трансмиссией

/

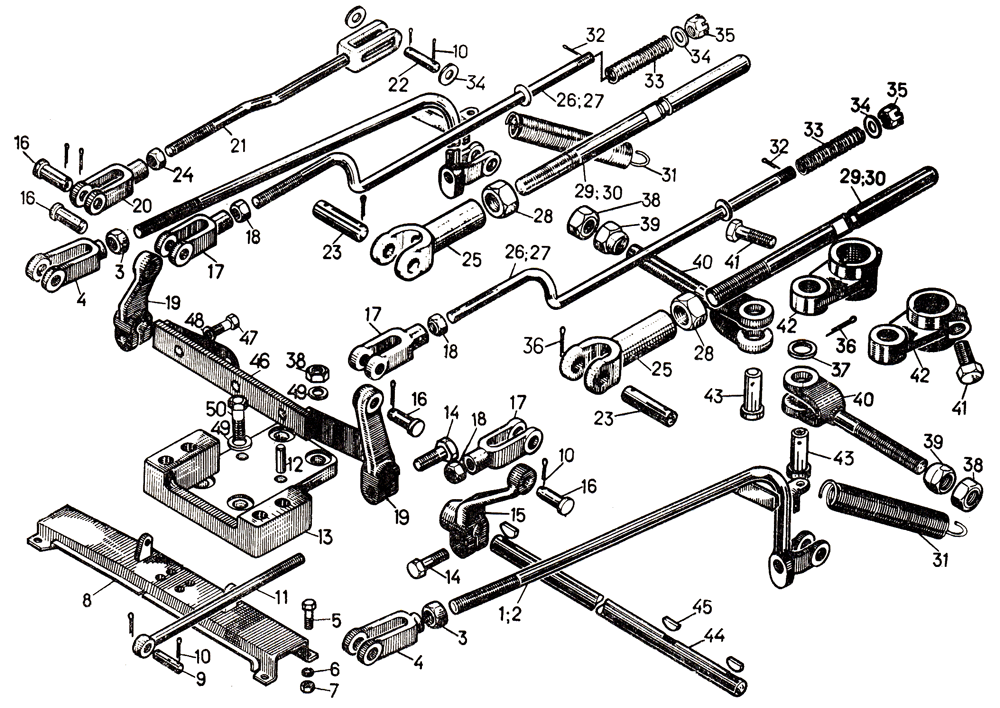

Система рычагов управления трансмиссией на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
—	20-12-137СП ¹	Тяга	2
—	20-18-107СП ¹	Тяга	2
—	21-17-110СП	Тяга	2
—	20-17-111СП ¹	Тяга	2
—	24-12-106СП	Тяга	1
—	24-12-107СП	Тяга	2
—	24-18-106СП	Тяга	2
—	24-18-107СП	Тяга	1
1	24-18-105СП	Тяга	2
2	20-18-106СП ¹	Тяга	2
3	3014	Гайка	2
4	24-18-6	Вилка	2
5	—	Болт M12×25.58.019	4*
6	—	Шайба 12ОТ 65Г 09	4 ¹
7	ЗОН	Гайка	4
8	20-13-101СП ¹	Опора	1
9	13359	Палец	1
10	—	Шплинт 3,2×25	2
11	24-12-6	Тяга	1
12	32333	Штифт	2
13	50-13-27	Опора	1
14	2816	Болт	3
15	24-12-3	Рычаг	1
16	17317	Палец	6
17	21-12-21	Вилка	2
18	700-30-2099	Гайка	2
19	24-12-2	Рычаг	2 ;3 ¹
20	18212-1	Вилка	1
21	24-18-103СП	Тяга	1
22	28-17-17	Палец	1
23	17366	Палец	2
24	3010	Гайка	I
25	21-17-38	Вилка	2
26	24-12-101СП	Тяга	2
27	20-12-126СП ¹	Тяга	2
28	—	Гайка M18×1,5.6.019	2
29	21-17-10	Тяга	2
30	20-17-32 ¹	Тяга	2
31	38333	Пружина	2
32	—	Шплинт 2×25	2
33	38499	Пружина	2
34	31308	Шайба	6
35	700-30-2263	Гайка	2
36	—	Шплинт 4×32	6
37	3193-1	Шайба	2
38	30246	Гайка	4
39	17377	Гайка	2
40	17375	Вилка	2
41	2826	Болт	2
42	24-17-1	Рычаг	2
43	700-47-2091	Ось	2
44	24-12-4; 50-12-514 ¹	Валик	1
45	700-34-2019	Шпонка	3
46	50-12-212СП	Кронштейн	1
47	—	Болт М10×35.58.019	2
48	—	Шайба 10ОТ 65Г 09	2
49	—	Шайба 16ОТ 65Г 09	4
50	—	Болт М16×40.58.019	2
¹ Для болотоходыых тракторов.
