Установка щитков Т-130 Б-130



Поделиться

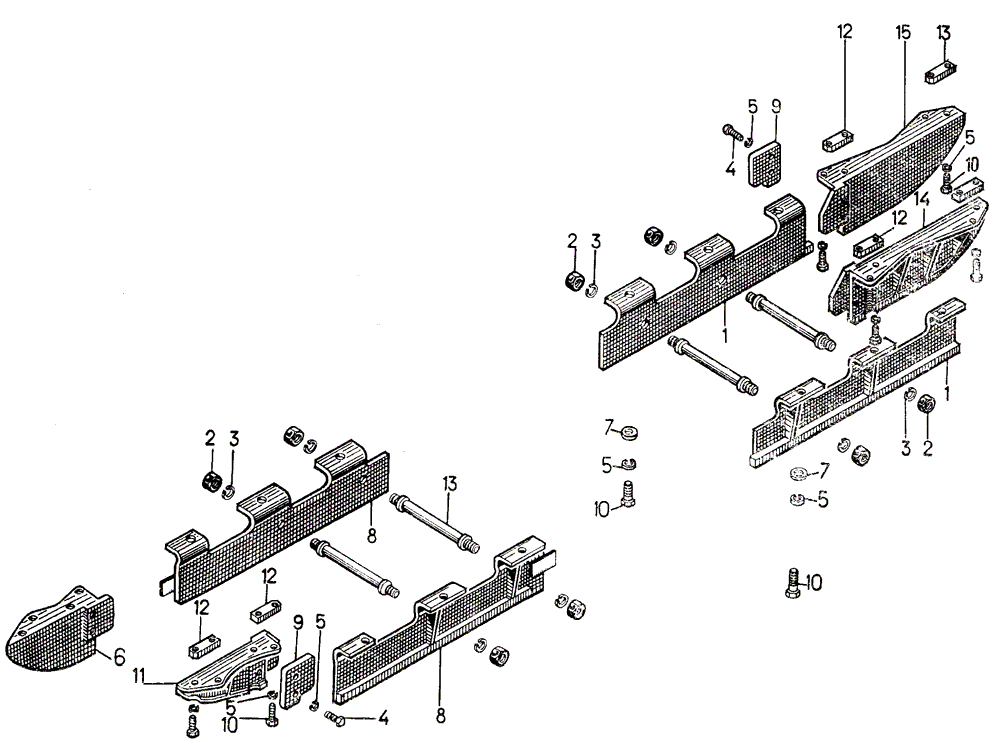

Установка щитков 24-64-3СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
24-64-107СП Щитки 1
24-64-108СП Щитки 1
1 50-64-110СП Щиток 2
2 Гайка М27×2.6.019 8
3 Шайба 27 65Г 09 8
4 Болт M16×1,5-6g×40.88.019 6
5 Шайба 18ОТ 65Г 09 30
6 24-64-25 Щиток 1
7 700-31-2515 Шайба 12
8 50-64-109СП Щиток 2
9 24-64-21 Накладка 3
10 28460 Болт 24
11 24-64-24 Щиток 1
12 24-64-6 Планка 6
13 24-64-104СП Распорка 4
14 24-64-22 Щиток 1
15 24-64-23 Щиток 1



...

...
