Механизм навески Т-130 Б-130



Поделиться

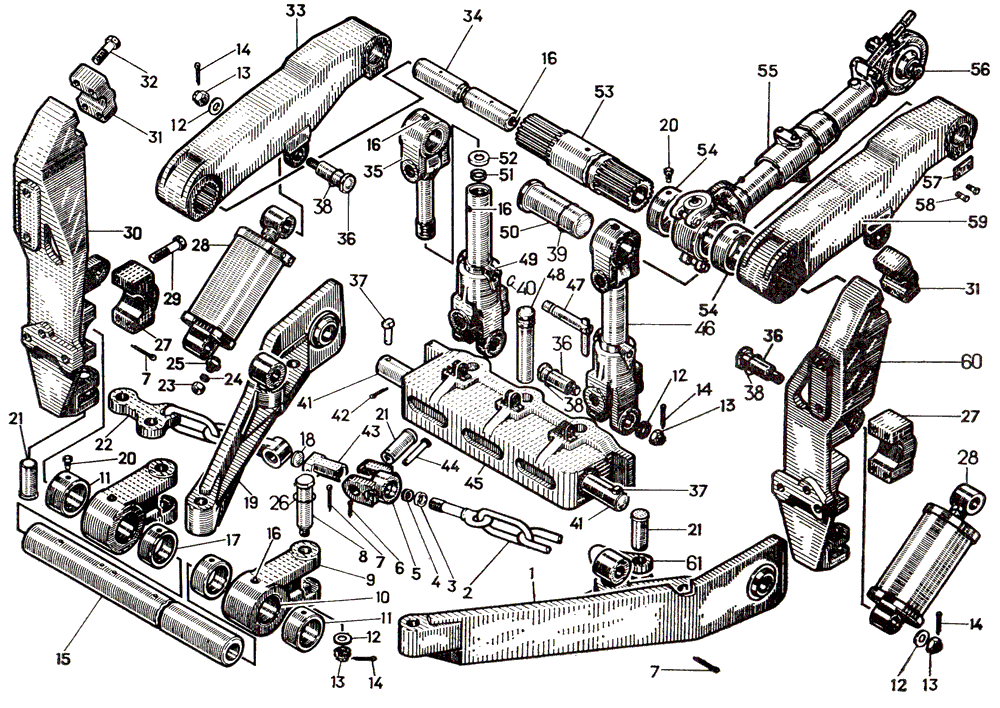

Механизм навески 266СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
261406СП Вилка 2
261535СП Цепь 2
40-26-126СП Прицепное устройство 1
1 261402СП Тяга продольная левая 1
2 40-26-130СП Цепь 2
3 261451 Обойма 2
4 46838 Кольцо 2
5 261524 Вилка 2
6 Шплинт 3,2×32 2
7 Шплинт 8×80 2
8 50-26-1103 Палец 2
9 261466 Вилка 2
10 261598 Втулка 2
11 261430 Проставка 2
12 3177 Шайба 8
13 3027 Гайка 8
14 Шплинт 5×70 4
15 261418 Ось нижняя 1
16 Масленка 1.3.Ц6 4
17 261431 Проставка 2
18 18-17-9 Заглушка 2
19 261401СП Тяга продольная правая 1
20 35286 Винт 8
21 261533 Палец 2
22 40-26-129СП Цепь 2
23 40-26-90 Колпак 2
24 700-40-2395 Прокладка 2
25 H036.04.011 Штуцер 2
26 700-58-2432 Кольцо 2
27 261422 Бугель нижний 2
28 Ц125.250.160.001-II Гидроцилиндр 2
29 28622 Болт 8
30 40-26-58 Кронштейн 1
31 261421 Бугель верхний 2
32 28621 Болт 8
33 40-26-144СП Рычаг 1
34 40-26-61 Ось верхняя 1
35 40-26-120СП Винт 2
36 50-26-1102 Палец 6
37 261464 Палец 2
38 700-58-2431 Кольцо 6
39 700-58-2444 Кольцо 2
40 700-58-2434 Кольцо 2
41 261474 Палец 2
42 Шплинт 5×40 8
43 261532 Г айка 2
44 261525 Палец 2
45 40-26-127СП Площадка 1
46 261403СП Раскос 2
47 261432СП Палец 2
48 20348 Штырь 1
49 40-26-121СП Вилка 2
50 50-26-1101 Палец 2
51 46839 Кольцо 2
52 261438 Обойма 2
53 40-26-145СП Вал 1
54 261415 Проставка 2
55 261400СП Тяга центральная 1
56 261409СП Палец 1
57 261426 Планка 2
58 28598 Болт 4
59 40-26-63 Рычаг 1
60 40-26-57 Кронштейн 1
61 261449 Звено соединительное 2
