Бак масляный ПК46



Поделиться

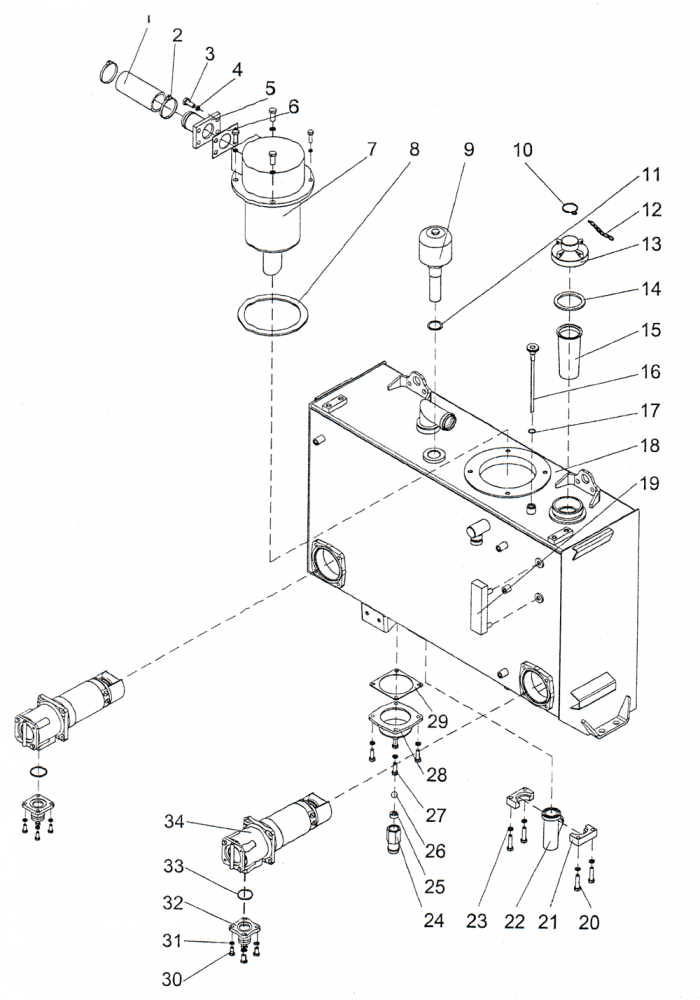

ПК46.43.15.000 Бак масляный ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.43.00.003 Рукав 1 0,1
2 Хомут винтовой Н-44 2 0,005
3 Болт M12-6g×30.58.019 (S18) ГОСТ 7798-70 8 0,04
4 Шайба 12.65Г.019 ГОСТ 6402-70 8 0,003
5 ПК46.43.15.020 Фланец 1 0,5
6 ПК46.43.15.023 Прокладка 1 0,02
7 Фильтр встраиваемый ФВ.250.10.0,4.3,0 83881.3101012 1 3,5
8 ПК46.43.15.025 Прокладка 1 0,06
9 Фильтр-сапун ФС.40-000 1
10 КБ11.31.01.111 Кольцо 1 0,012
11 027.34.11.095 Прокладка 1 0,01
12 Цепь 1-А 2.5x9 ТУ 3148-018-00235424-00 1 0,05
13 ПК46.43.15.034 Пробка 1 0,36
14 ПК46.43.15.035 Прокладка 1 0,013
15 ПК46.43.15 030 Фильтр 1 0,36
16 ПК46.43.15.060 Линейка масломерная 1 0,1
17 Кольцо 016-021-30-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,002
18 ПК46.43.15.100 Бак 1 82,8
19 Датчик уровня масла LM127-1T 1 0,05
20 Болт M10-6g×35.58.019 (S16) ГОСТ 7798-70 4 0,028
21 ПК46.43.15.133 Скоба 2 0,19
22 ПК46.43.15.180 Угольник 1 0,7 _
23 Шайба 10.65Г.019 ГОСТ 6402-70 16 0,002
24 ПК46.43.15.011 Штуцер 1 0,27
25 ПК46.43.15.013 Шайба 1 0,025
26 Шарик 18-60 ГОСТ 3722-81 1 0,05
27 Болт М10-6g×25.66.019 (S16) ГОСТ 7798-70 12 0,02
28 ПК46.43.15.050 Стакан 1 1,27
29 ПК46.43.15.054 Прокладка 1 0,04
30 Болт M8-6g×20.58.019 (S13) ГОСТ 7798-70 8 0,013
31 Шайба 8.65Г.019 ГОСТ 6402-70 8 0,001
32 ЛК46.43.15.140 Фланец 2 0,4
33 Кольцо 045-050-30-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 2 0,002
34 КФ30К.04.00.240 Фильтр масляный 2 6,7
Общий вес, кг 115
