Гидросистема погрузчика ПК46



Поделиться

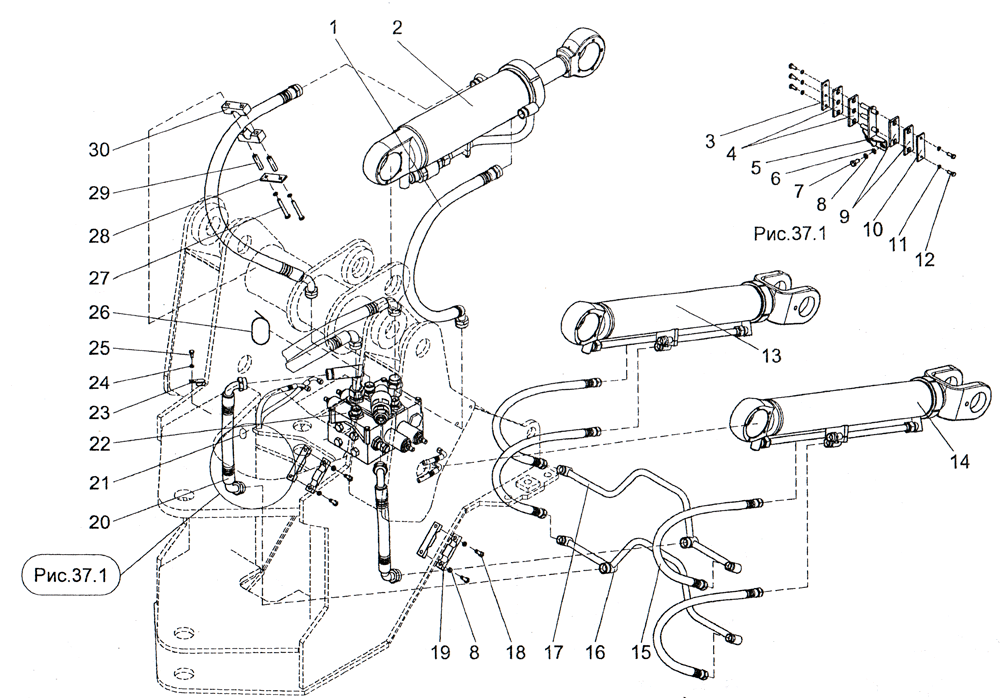

ПК46.43.00.000 Гидросистема погрузчика ПК46
Поз. Обозначение Наименование Кол. Масса
1 РВД 25.110.1550.0,3.11-60711.
М42×2/М42×2-У1 ТУ 3148-001-20871731-94
2 3,68
2 ПК46.43.02.000 Гидроцилиндр 1 137
3 ПК46.14.00.195 Планка 1 0,27
4 ПК46.14.00.194 Прокладка 2 0,06
5 ПК46.14.00.190-01 Стойка 1 1,0
6 Шайба С.12.02.019 ГОСТ 11371-78 2 0,006
7 Болт M12-6g×20.58.019 (S18) ГОСТ 7798-70 2 0,032
8 Шайба 12.65Г.019 ГОСТ 6402-70 10 0,003
9 ПК46.14.00.196 Прокладка 2 0,05
10 ПК46.14.00.198 Планка 1 0,2
11 Шайба 8.65Г.019 ГОСТ 6402-70 5 0,001
12 Болт М8-6g×30.58.019 (S13) ГОСТ 7798-70 5 0,017
13 ПК46.43.01.000-01 Гидроцилиндр 1 121
14 ПК46.43.01.000 Гидроцилиндр 1 121
15 РВД 20.129.1200.0,24.11/11.
М33×2/М33×2-У1 ТУ 3148-001-20871731-94
4 2,76
16 ПК46.43.00.130-01 Труба 1 2,62
17 ПК46.43.00.130 Труба 1 2,62
18 Болт M12-6g×40.58.019 (S18) ГОСТ 7798-70 4 0,05
19 ПК46.43.00.141 Крышка 2 0,56
20 РВД 25.110.580.0,3.11-60°/11-90°.
М42×2/М42×2-У1 ТУ-3148-001-20871731-94
2 2,1
21 Стяжка (Хомут) K-300SB 4 0,002
22 ПК46.43.00.010 Установка гидрораспределителя 1 68
23 027.36.11.575 Хомут 2 0,021
24 Шайба 10.65Г.019 ГОСТ 6402-70 2 0,002
25 Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70 2 0,022
26 Стяжка (Хомут) К-500МВ 4 0,003
27 Болт М12-6g×90.58.019 (S18) ГОСТ 7798-70 4 0,094
28 ПК46.43.00.146 Планка 2 0,2
29 ПК46.43.00.147 Втулка 17 0,054
30 ПК46.43.00.005 Подушка 4 0,02
Общий вес, кг 450



...

...
