ПК46.43.02.000 Гидроцилиндр подъема и опускания ковша  ↓

Гидроцилиндр подъема и опускания ковша ПК46



Поделиться

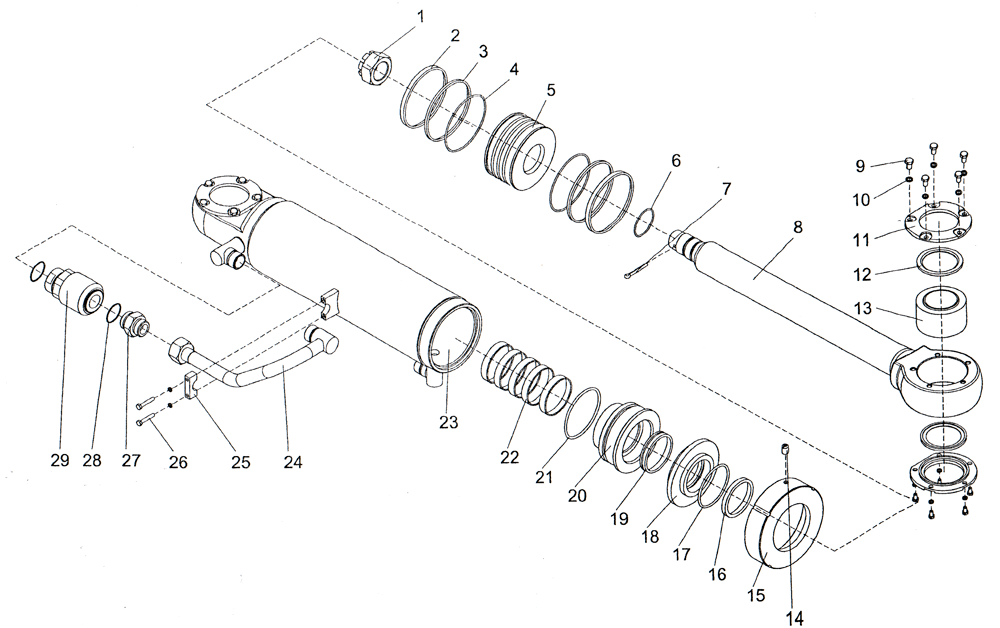

ПК46.43.02.000 Гидроцилиндр подъема и опускания ковша ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.43.02.009 Гайка 1 0,68
2 Кольцо Е20-155-160 ТУ2290-004-48774662-2002 2 0,08
3 Уплотнение Е15-160-5 ТУ2290-002-48774662-2002 2 0,1
4 Кольцо 432 2 0,05
5 ПК46.43.02.003 Поршень 1 6,9
6 Кольцо 047-055-46-2-2 ГОСТ 18829-73 / ГОСТ9833-73 1 0,002
7 Шплинт 8×80.019 ГОСТ 397-79 1 0,033
8 ПК46.43.02.010 Шток 1 42,5
9 Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70 20 0,022
10 Шайба 10.65Г.019 ГОСТ 6402-70 22 0,002
11 ПК46.43.02.012 Крышка 4 0,3
12 Г1К46.25.01.013 Чистик 4 0,025
13 Подшипник ШСЛ80 ТУ37.553.130-90 2 3,78
14 Винт М8-6g×16.22Н.019 ГОСТ 1476-93 2 0,005
15 ПК46.43.02 006 Гайка 1 6,56
16 Грязесъемник Е52-080-1 ТУ2290-005-48774662-2002 1 0,08
17 Кольцо 340 1 0,05
18 ПК46.43.02.005 Скребок 1 2,55
19 Манжета Е32-080-4 ТУ2290-003-48774662-2002 1 0,1
20 ПК46.43.02.004 Крышка 1 8,2
21 Кольцо 150-160-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,003
22 Кольцо Е20-080-085 ТУ2290-004-48774662-2002 5 0,05
23 ПК46.43.02.020 Цилиндр 1 64
24 ПК46.43.02.040 Труба 1 2,0
25 ПК46.43.02.016 Крышка 1 0,123
26 Болт М10-6g×45.58.019 (S16) ГОСТ 7798-70 2 0,037
27 ПК46.43.00.008 Штуцер 1 0,3
28 Кольцо 045-050-30-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 2 0,003
29 Дроссель 62900А ТУ22-5817-84 1 3,8
Общий вес, кг 137
