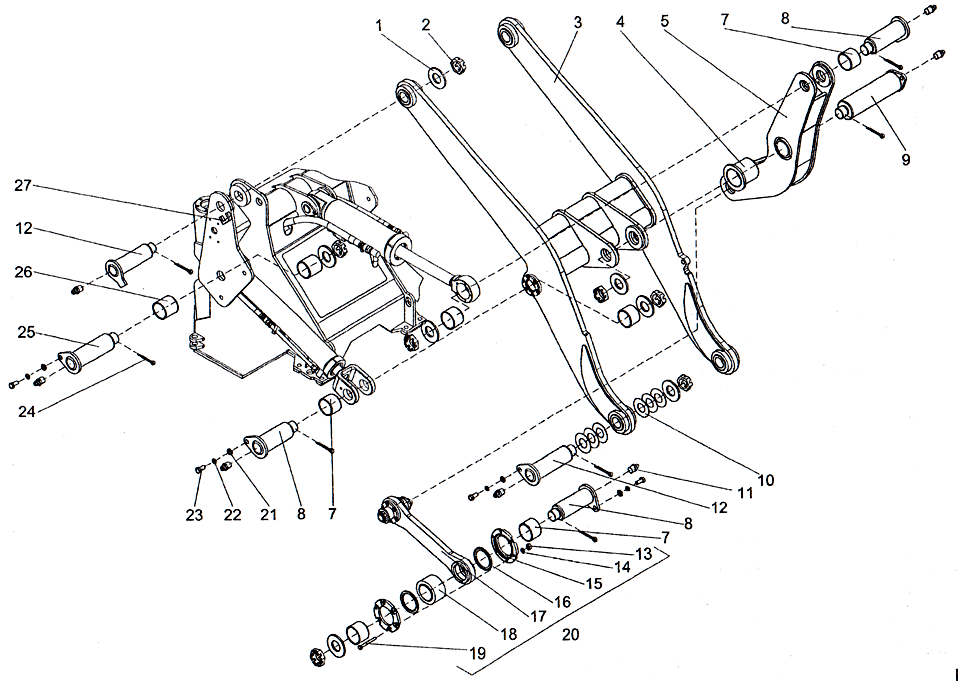

ПК46.25.00.000 Рабочее оборудование ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.25.00.008 Шайба 13 0,2
2 ПК46.25.00.007 Гайка 13 0,4
3 ПК46.25.01.000 Стрела 1 835
4 ПК46.25.02.007 Втулка 2 1,22
5 ПК46.25.02.010 Балка 1 215
6 ПК46.25.02.000 Коромысло 1 217,5
7 ПК46.25.00.005 Втулка 12 0,65
8 ПК46.25.00.010 Ось 6 9,7
9 ПК46.25.00.030 Ось 1 18,3
10 ПК46.25.00.013 Кольцо 10 0,3
11 Масленка 1.2.Ц6 ГОСТ 19853-74 13 0,003
12 ПК46.25.00.040 Ось 4 10,1
13 Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 12 0,012
14 Шайба 10.65Г.019 ГОСТ 6402-70 12 0,002
15 ПК46.25.01.014 Крышка 4 0,9
16 ПК46.25 01.013 Чистик 4 0,025
17 ПК46.25.03.010 Тяга 1 40
18 Подшипник ШСЛ80 ТУ37.553.130-90 2 3,78
19 ПК46.25.01.015 Болт 12 0,1
20 ПК46.25.03.000 Тяга 1 52
21 Шайба С.20.02.019 ГОСТ 11371-78 8 0,1
22 Шайба 20.65Г.019 ГОСТ 6402-70 8 0,006
23 027.11.11.119 Болт 8
24 Шплинт 8×100.019 ГОСТ 397-79 13 0,04
25 ПК46.25.00.020 Ось 2 11,5
26 ПК46.25.00.006 Втулка 4 0,86
27 ПК46.25.00.012 Скоба 5 0,2
Общий вес, кг 1225
