ПК46.44.00.000 Система привода тормозов  ↓

Система привода тормозов ПК46



Поделиться

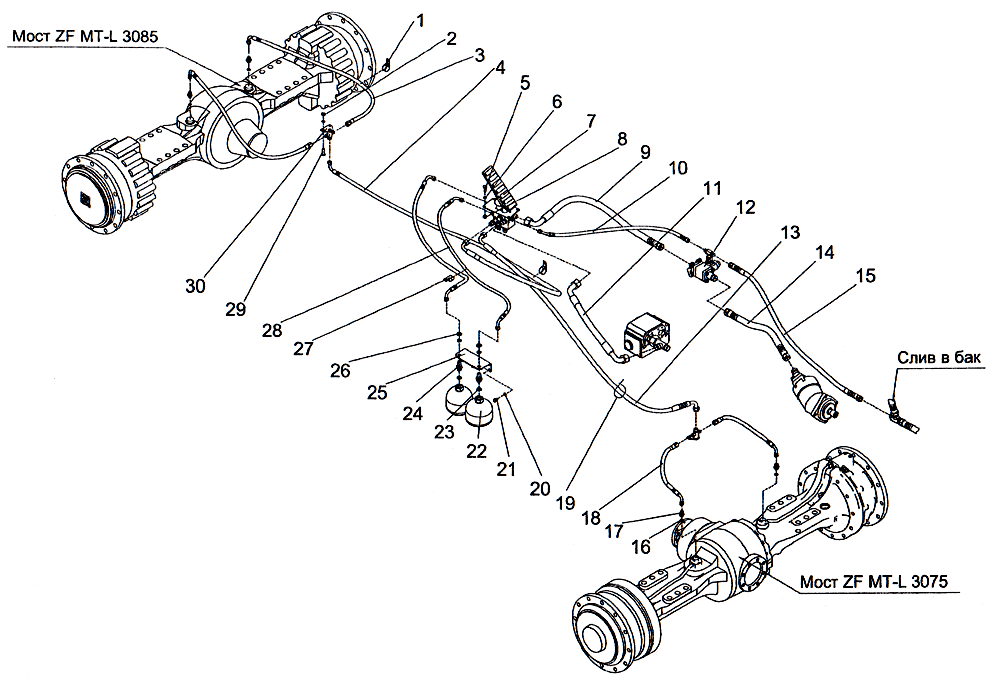

ПК46.44.00.000 Система привода тормозов ПК46
Поз. Обозначение Наименование Кол. Масса
1 027.36.11.703 Хомут 4 0,02
2 Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 4 0,01
3 РВД 10.132.850.0,127.11-90711.
М18×1,5/М18×1,5-У1 ТУ~3148-001-20871731-94 		2 0,86
4 РВД 12.120 2100 0,18.11-90711-90°.
М22×1,5/М22×1,5-У1-90° ТУ-3148-001 -20871731-94 		1 1,92
5 Болт М8-6g×20.58.019 (S13) ГОСТ 7798-70 4 0,014
6 Шайба 8.65Г.019 ГОСТ 6402-70 4 0,001
7 ПК46.44.00.010 Педаль тормозная в сборе 1 7,2
8 Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 4 0,005
9 РВД 20.129.1000.0,24.11-90711.
М27×1,5/М33×2-У1 ТУ-3148-001-20871731-94 		1 2,24
10 РВД 6.84.1000.0,1.11-90711.
М16×1,5/М16×1,5-У1 ТУ-3148-001-20871731-94 		1 0,6
11 РВД 20.129.550.0,24.11 -60711.
М27×1,5/М33×2-У1 ТУ-3148-001-20871731-94 		1 1,56
12 ПК46.44.00.050 Клапан предохранительный в сборе 1 2,5
13 РВД 12.120.1750.0,18.11-90711-90°.
М22×1,5/М22×1,5-У1-90° ТУ-3148-001-20871731-94 		1 1,66
14 РВД 20.129.650.0,24.11/11.
М33×2/М33×2-У1 ТУ-3148-001-20871731-94 		1 1,93
15 РВД 12.120.1250.0,18.11/11.
М22×1,5/М22×1,5-У1 ТУ-3148-001-20871731-94 		1 1,28
16 Кольцо 016-019-19-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 4 0,001
17 027.05.01.108 Штуцер 4 0,06
18 РВД 10.132.450.0,127.11 -90°/11.
М18×1,5/М18×1.5-У1-СП450 ТУ~3148-001-20871731-94 		2 0,57
19 Стяжка (Хомут) K-385SB 5 0,002
20 Шайба 10.65Г 019 ГОСТ 6402-70 4 0,002
21 Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70 10 0,025
22 Пневмогидроаккумулятор OLM 1,4-250 2 8,0
23 027.34.11.066 Прокладка 2 0,005
24 ПК46.44.00.021 Штуцер 2 0,113
25 ПК46.44.00.030 Кронштейн 1 0,128
26 ПК30.04.00.004 Гайка 2 0,04
27 027.36.11.575 Хомут 1 0,021
28 РВД 6.84.1100.0,1.11-90711-90°.
М16×1,5/М16×1,5-У1-90° ТУ-3148-001-20871731-94 		2 0,63
29 Болт M10-6g×35.58.019 (S16) ГОСТ 7798-70 4 0,034
30 ПК30.44.00.080 Тройник 2 0,3
Общий вес, кг 15
