Кран ДЭТ-250



Поделиться

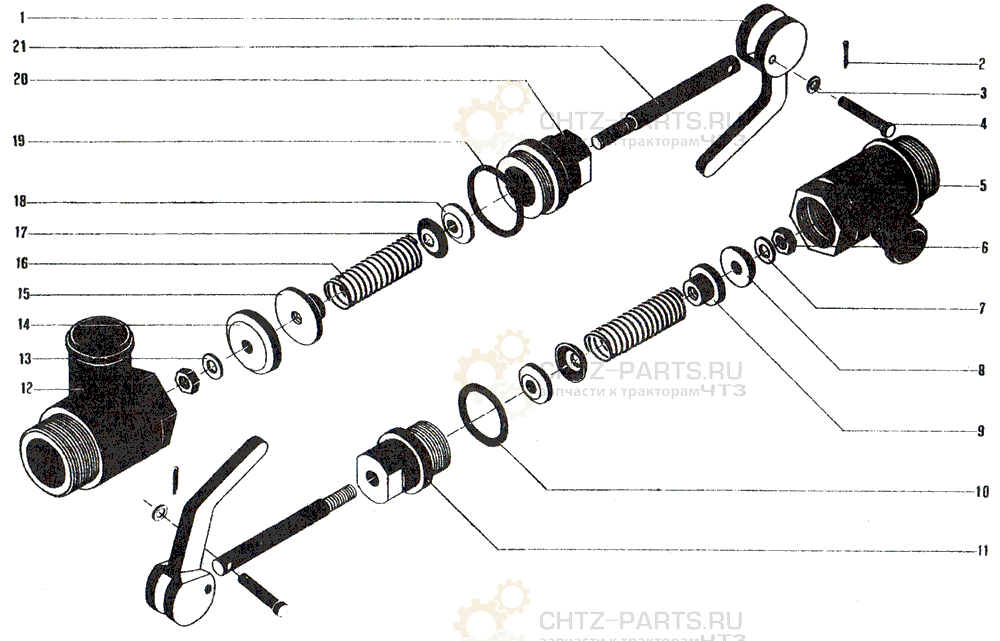

748-08-150СБ Кран ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 730-26-477 Ручка крана 1 0.18
2 ГОСТ 397—79 Шплинт 1,5×10 1
3 ГОСТ 11371—78 Шайба 5.01.5 1
4 730-26-469 Валик 1 0,004
5 сб. 411-28-2 Корпус крана спускного 1 0,213
6 ГОСТ 5927—70 Гайка М6.6.019 1
7 311-37-1А Шайба 1 0,0012
8 311-34-2 Клапан 1 0,002
9 311-45-1 Кольцо опорное 1 0,01
10 МН 4152—62 Кольцо 27×35 1
11 411-31А Гайка нажимная 2 0,095
12 748-08-151СП Корпус крана 1
13 ГОСТ 6958—78 Шайба 6,02 1
14 748-08-126 Клапан 1 0,37
15 748-08-127 Кольцо опорное 1 0,013
16 411-33 Пружина 1 0,023
17 311-36-1А Шайба 1 0.00015
18 311-35-2 Кольцо уплотняющее 1 0,0015
19 МН 4152—62 Кольцо 33×39 1
20 748-08-160 Гайка нажимная 1 0.1
21 748-08-161 Стержень 1 0,03



...

...
