Система охлаждения двигателя ДЭТ-250



Поделиться

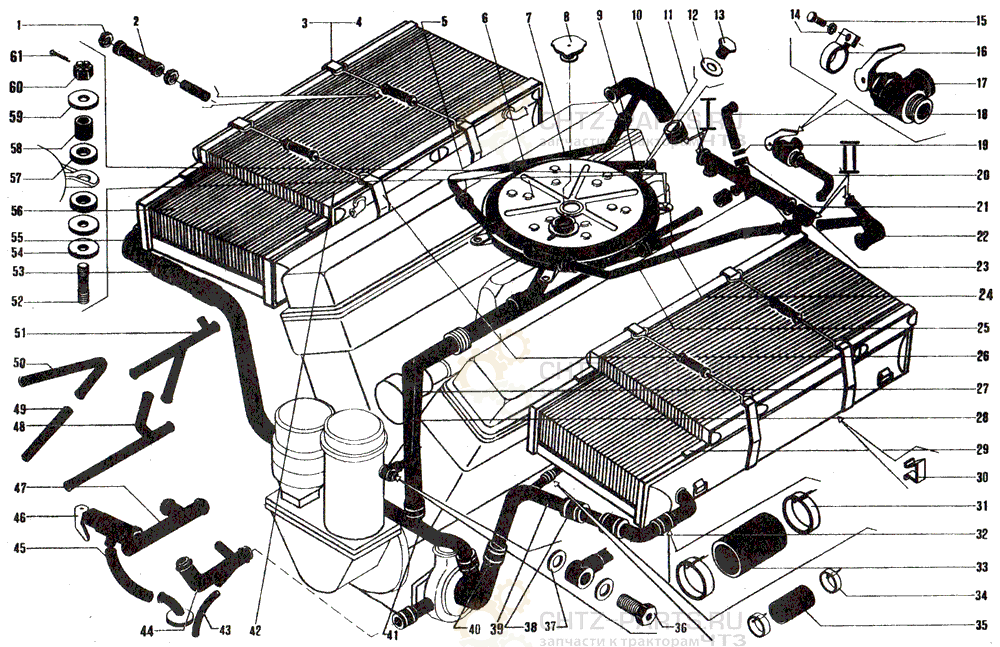

748-08-6СП Система охлаждения двигателя ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 5915—70 Гайка М8.6.019 10
2 748-08-186СП Стяжка 4 0,063
3 748-08-120СП Лента 4 0,255
4 272-10-814 Прокладка 8 0,03
5 700-40-3480 Рукав 8 0,038
6 748-08-210СП Бак 1 7,41
7 748-08-41 Труба 1 0,07
8 А21.05.480СП Крышка тип 2 1
9 748-08-171 Труба 1 0,12
10 748-08-197СП Трубопровод 1 0,59
11 748-08-234СП Трубопровод 1 0,33
12 700-40-260-06 Прокладка 1 0,0002
13 700-37-315 Пробка 1
14 ГОСТ 6402—70 Шайба 8Т 65Г 09 1
15 ГОСТ 7796—70 Болт М8×16.58.019 1
16 748-08-118 Хомутик 1 0,15
17 748-08-218СП Кран 1 0,56
18 748-08-44 Труба 1 0,71
19 700-46-2002 Рукав 2 0,016
20 748-08-229СП Труба 1 0,3
21 700-46-2004 Рукав 2 0,026
22 748-08-198СП Трубопровод 1 0,4
23 700-40-3492 Рукав 6 0,067
24 748-08-42 Труба 1 0,07
25 748-08-43 Труба 1 0,12
26 748-08-121СП Лента 4 0,275
27 748-08-170СП Труба 1 0,76
28 748-08-261 Труба 1 0,62
29 748-08-45 Прокладка 4 0,08
30 748-08-184 Зажим 4 0,007
31 ГОСТ 397—79 Хомут 55 10
32 748-08-144СП Труба 1 0,48
33 700-40-3495 Рукав 2 0,083
34 ГОСТ 397—79 Хомут 30 24
35 700-40-3483 Рукав 12 0,048
36 701-06-327 Зажим 1 0,125
37 700-40-260-16 Прокладка 2 0.0008
38 700-46-2005 Рукав 2 0,037
39 748-08-128СП Трубопровод 1 1,06
40 700-40-3552 Рукав 4 0,19
41 748-08-167СП Трубопровод 1 1,04
42 748-08- 168СП Радиатор масляный 2 21,66
43 748-08-277 Труба 1 0,075
44 748-08-189СП Трубопровод 1 0,356
45 700-40-3493 Рукав 1 0,099
46 748-08-150СП Кран 1 0.72
47 748-08 191СП Трубопровод 1 0,476
48 748-08-188СП Трубопровод 1 0,138
49 748-08-278 Труба 1 0,25
50 748-08-179 Труба 1 0,08
51 748-08-204СП Трубопровод 1 0,23
52 K241-08-6097 Шпилька 4 0,04
53 700-40 3494 Рукав 2 0,104
54 ГОСТ 6958—78 Шайба 10.02.019 8
55 748-08-166СП Труба 1 0,45
56 748-08-116СП Радиатор водяной 2 76,0
57 K241 08-6085 Кольцо 8 0,011
58 K241-08-6084 Втулка 4 0,008
59 K241-08-6083 Шайба 8 0 026
60 700-30-2263 Гайка 4 0,011
61 ГОСТ 397—79 Шплинт 2,5×25 4
