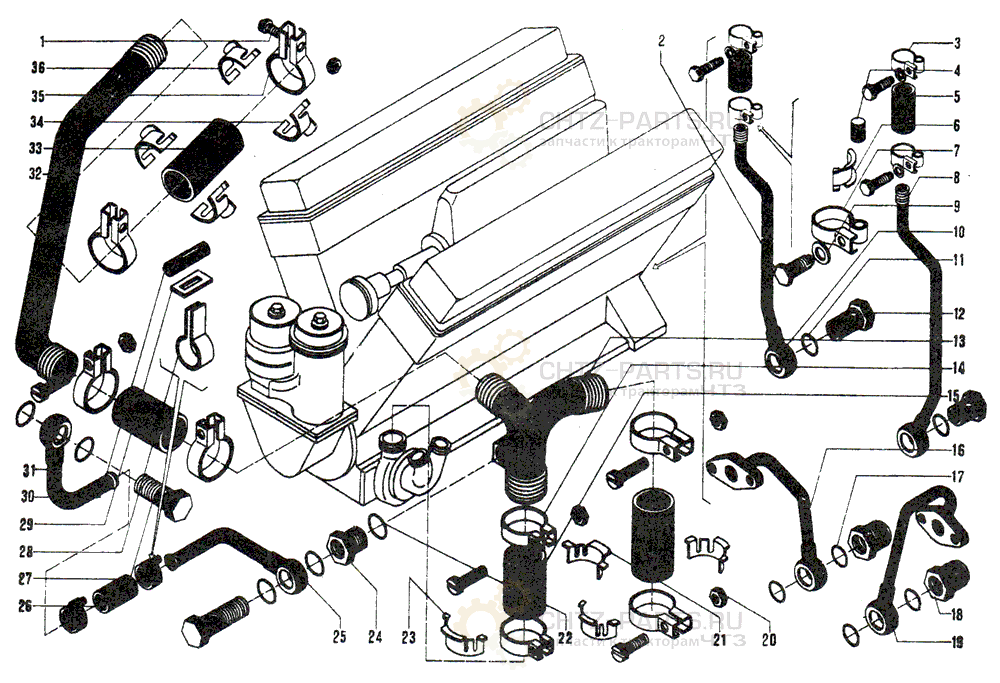

Трубопровод водяной ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
C6.42l-00-7 Трубопровод водяной 1
Сб.321-04-4 Хомут 6 0,071
Сб.3321-05-3 Хомут 4 0,064
Сб.421-04-3 Хомут 2 0,071
Сб.421-76 Труба водяная левая 1 0,738
1 321-17-2 1, 3 Болт хомута 8 0,026
2 321-17-3 2 Болт хомута 4 0,017
3 3321-08-3 Лента хомута 4 0,03
4 321-18-2 2 Гайка 4 0,009
5 3321-105 Шланг 2 0,05
6 421 -48-1 3 Накладка 4 0,008
7 321-16-4 1 Пента хомута 6 0,04
8 Сб.421-35-1 Труба верхняя правая 1 0,347
9 353-04-2 2 Шайба чистая 6 4 0,0009
10 Сб.421-34-1 Труба верхняя левая 1 0,347
12 320-63-1 Зажим 2 0,115
13 Сб.421-44-1 Тройник 1 0,68
14 321-16-2 1 Лента хомута 6 0,04
15 321-20 Шланг 3 0,12
16 Сб.421-32-3 Труба левая 1 0,466
18 412-35-1 Гайка Глухая 2 0,1
19 Сб.421-33-2 Труба правая 1 0,466
20 351-02 1, 3 Гайка М8 8 0,0055
21 3321-171 Обойма 2 0,01
22 412-76A 4 Прокладка 1 0,0025
23 3321-169 Обойма 2 0,016
24 3312-104 4 Втулка 1 0,1
25 Сб.421-14 Патрубок 1 0,16
26 421-43 Шланг 1 0,03
27 312-74-1 Зажим 1 0,12
28 ХЛ-275-П Лента 2 0,01
29 XP-Π Рамка 2
30 3342-235 Валик 2 0,0066
31 Сб.421-02-2 Труба 1 0,173
32 421-10-10 Труба 1 0,496
33 421-20 Шланг 1 0,135
34 3321-170 Обойма 6 0,008
35 421-16-2 2 Лента хомута 2 0,045
36 3321-168 Обойма 6 0,015
1 Комплектно заказывать по сб.321-04-4.
2 Комплектно заказывать по сб.3321-05-3.
3 Комплектно заказывать по сб.421-04-3.
4 Комплектно заказывать по сб.421-44-1.
