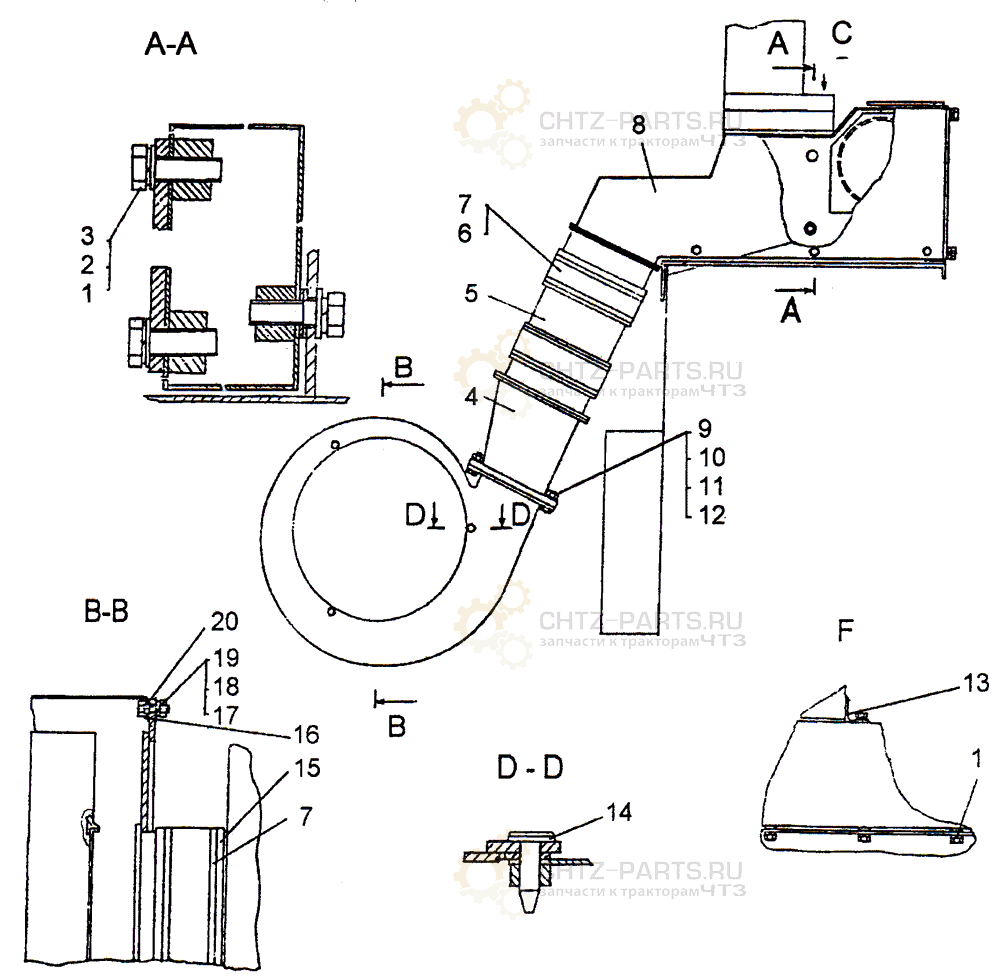

Система охлаждения электромашин ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-04-5CΠ Система охлаждения электромашин
1 - Шайба 12×2.02.019 14
2 - Шайба 12ОТ 65Г 09 5
3 28579 Болт M12×40 5
4 749-04-162CΠ Воздуховод 1
5 749-04-232 Труба 1
6 748-05-114 Трубка 2
7 700-41-2235-35CΠ Хомут 6
8 749-04-163CΠ Трубопровод 1
9 - Болт M10-6g×25.58.019 4
10 - Гайка М10-7Н.6.019 4
11 - Шайба 10ОТ 65Γ 09 8
12 - Шайба 10.02.019 4
13 749-04-256 Уголок 1
14 749-04-186 Штифт центровочный 3
15 700-40-9245 Кольцо 1
16 700-40-9246 Прокладка 2
17 - Шайба 8.01.019 8
18 - Шайба 8T 65Γ 09 8
19 - Гайка М8-7Н.6.019 8
20 749-04-156CΠ Входник 1
