Бак топливный ПК46



Поделиться

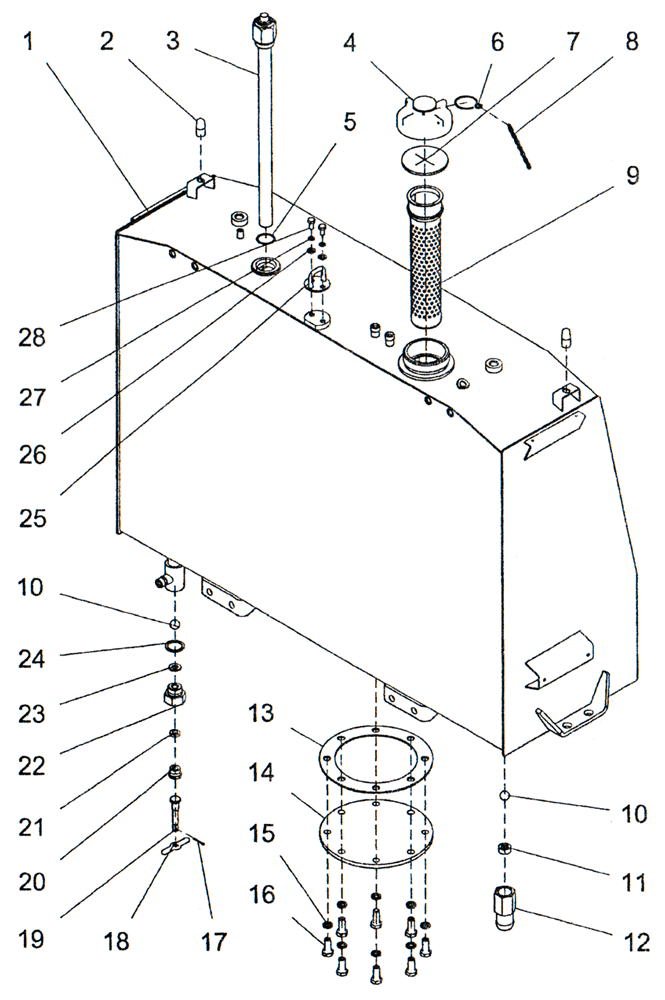

ПК46.31.01.000 Бак топливный ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.31.01.100 Бак топливный 1 85,51
2 Буфер 2108-8402214-01 2 0,007
3 Датчик уровня топлива ДТ7.2-720 РИВП.453845 ТУ 1 0,08
4 ПК46.31.01.030 Пробка в сборе 1 1,177
5 Кольцо 032-036-25-2-3 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,001
6 КБ11.31.01.111 Кольцо 1 0,006
7 КБ11.31.01.112 Прокладка 1 0,04
8 Цепь 1А-2,5х9 ТУ 3148-018-00235424-00 1 0,013
9 ПК46.43.15.030 Фильтр 1 0,537
10 Шарик 18-60 ГОСТ 3722-81 2 0,024
11 ПК46.43.15.013 Шайба 1 0,027
12 ПК46.43.15.011 Штуцер 1 0,383
13 ПК48.31.01.009 Прокладка 1 0,063
14 ПК46.31.01.008 Крышка 1 2,324
15 Шайба 12.65Г.019 ГОСТ 6402-70 8 0,003
16 Болт M12-6g×30.58.019(S18) ГОСТ 7798-70 8 0,044
17 Шплинт 2,5×20.019 ГОСТ 397-79 1 0,001
18 КБ11.31.01.109 Ручка краника 1 0,023
19 КБ11.31.01.103 Упор 1 0,056
20 КБ11.31.01.104 Штуцер 1 0,029
21 КБ11.31.01.107 Прокладка 1 0,001
22 КБ11.31.01.102 Штуцер 1 0,189
23 КБ11.31.01.106 Прокладка 1 0,001
24 КБ11.31.01.105 Прокладка 1 0,001
25 ПК46.31.01.040 Скоба 1 0,077
26 Шайба С8.02.019 ГОСТ 11371-78 2 0,002
27 Шайба 8.65Г.019 ГОСТ 6402-70 2 0,001
28 Болт М8-6g×16.58.019(S13) ГОСТ 7798-70 2 0,012
Общий вес, кг 100
