Приводы управления ДЭТ-320



Поделиться

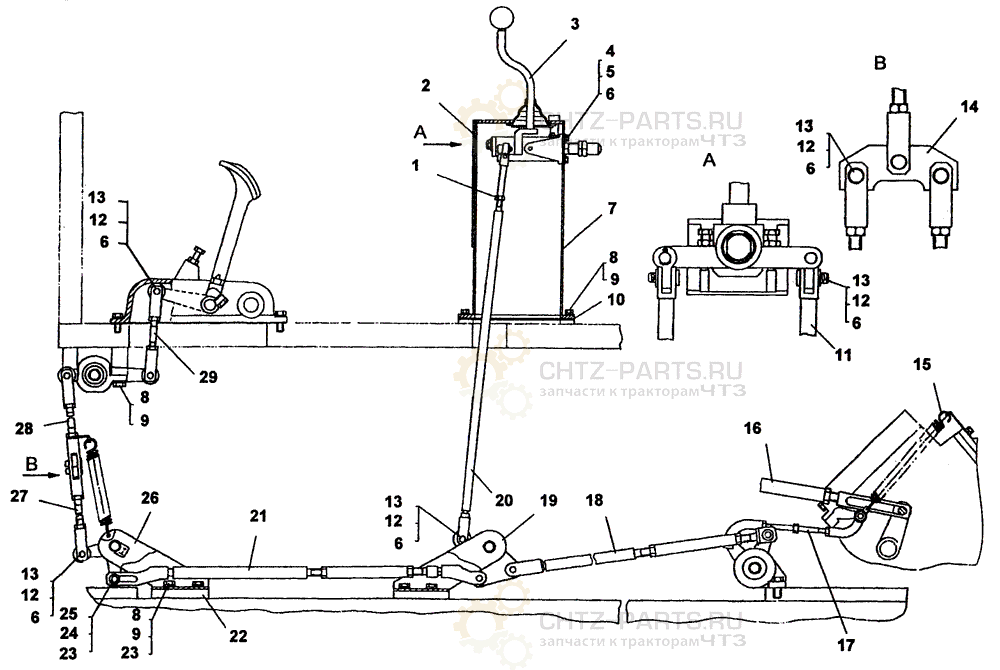

Приводы управления ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-17-5СП Приводы управления
1 - Гайка шестигранная специальная ΓΠШ-M10×1 2
2 749-17-118СП Крышка 1
3 749-17-144СП Мостик управления 1
4 - Болт M10-6g×18.58.019 6
5 - Шайба 10 ОТ 65Г 09 6
6 - Шайба 10.02.019 18
7 749-17-147СП Колонка 1
8 - Болт M12-6g×25.58.019 22
9 - Шайба 12 ОТ 65Г 09 14
10 749-17-50 Прокладка 1
11 748-17-286-1 Проушина 2
12 700-47-2109 Ось 18
13 - Шплинт 2×25.019 18
14 748-17-462СП Серьга 1
15 700-38-2344 Пружина 3
16 749-17-173СП Привод стояночного тормоза 1
17 749-17-158СП Тяга 2
18 749-17-156СП Тяга 2
19 748-17-464СП Мостик 1
20 749-17-1ЗЗСП Тяга 2
21 749-17-155СП Тяга 2
22 749-17-37 Платик 2
23 - Шайба 12×2.02.019 4
24 700-47-2110 Ось 6
25 - Шплинт 3,2×25.019 6
26 748-17-463СП Мостик 1
27 749-17-154СП Тяга 2
28 749-17-153СП Тяга 1
29 749-17-152СП Тяга 1

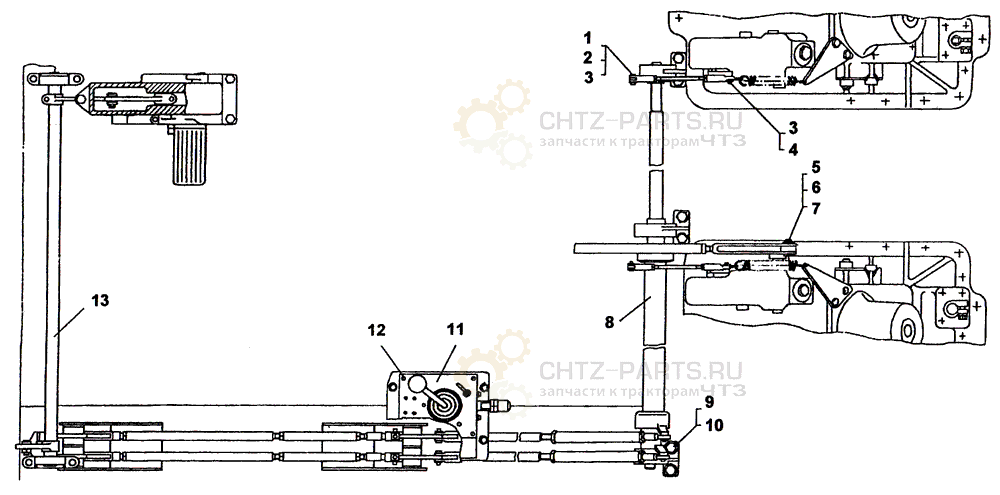

Приводы управления ДЭТ-320

Поз. Обозначение Наименование Кол.
1 700-47-2111 Ось 4
2 - Шайба 8.01.019 2
3 - Шплинт 2×16.019 4
4 700-31-344 Шайба 2
5 700-47-2110 Ось 6
6 - Шайба 12×2.02.019 4
7 - Шплинт 3,2×25.019 6
8 749-17-150СП Мостик 1
9 - Болт M12-6g×25.58.019 22
10 - Шайба 12 ОТ 65Γ 09 6
11 749-17-138СП Крышка 1
12 - Винт BM6-6g×20.58.019 8
13 749-17-151СП Мостик 1
