Механизм управления ДЭТ-250



Поделиться

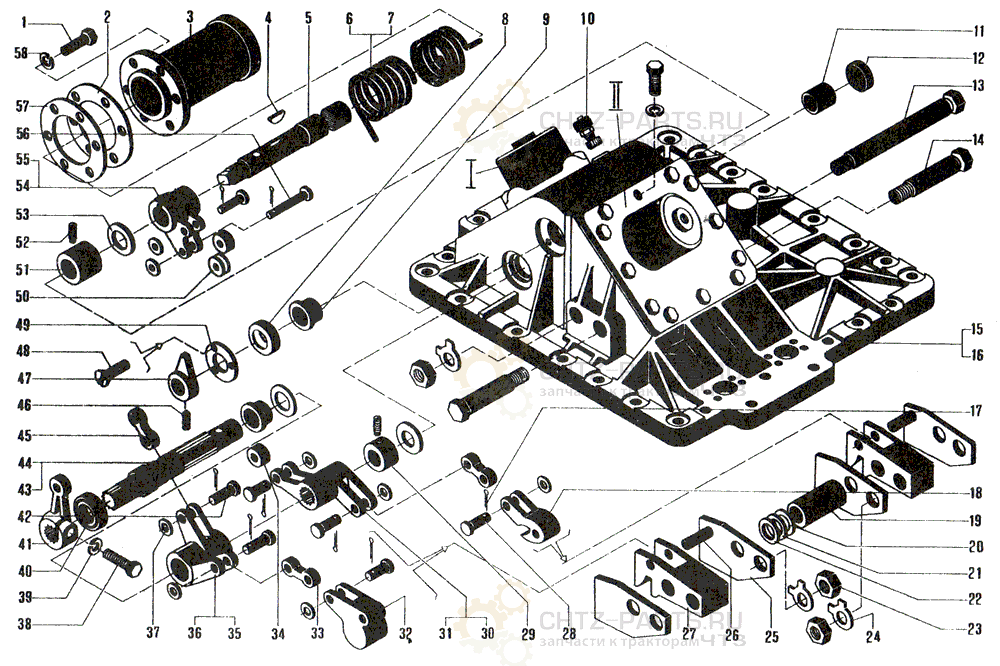

748-18-212СП / 213СП Механизм управления ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 7796—70 Болт М12×35.48.019 18
2 748-18-170 Прокладка 2 0,002
3 748-18-168СП Стакан 1 2,07
4 ГОСТ 24071—80 Шпонка 6×9 1
5 748-18-296 Валик 1 1,97
6 700-38-809 Пружина 1 3,7
7 700-38-810 Пружина 1 3,7
8 сб.327-18-1А Манжета армированная 1 0,0106
9 748-18-328 Втулка 2 0,085
10 01-265 Сапун 1
11 15221 Втулка 1 0,068
12 748-18-275 Заглушка 1 0,05
13 700-28-357 Болт 1 0,86
14 748-18-103 Болт 2 0,4
15 748-18-455 4 Корпус 1 21
16 748-18-456 5 Корпус 1 21
17 ГОСТ 397—79 Шплинт 3,2×18 18
18 748-18-169 Рычаг 1 0,5
19 748-18-267 Труба 1 0,3
20 700-40-60 Прокладка 1 0,0046
21 700-40-61 Прокладка 1 0,0023
22 700-40-62 Прокладка 1 0,0009
23 ГОСТ 5927—70 Гайка M20×1,5.6.019 3
24 700-31-2489 Шайба 3 0,011
25 748-18-368 Накладка 4 0,35
26 700-32-98 Штифт- 2 0,031
27 748-18-223 Упор 2 1,7
28 700-47-56 Валик 2 0,03
29 748-18-163 Кольцо 1 0,163
30 748-18-155 Рычаг 1 0,68
31 748-18-443 Рычаг 1 0,68
32 748-18-168 Рычаг 1 0,52
33 748-18-167 Серьга 2 0,105
34 748-18-277 Ролик 2 0,051
35 748-18-145СП Рычаг 1 1,2
36 748-18-146СП Рычаг 1 1,2
37 700-31-443 Шайба 8
38 ГОСТ 7796—70 Болт М10×35.58.019 1
39 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 5
40 сб.308-170 Манжета с пружиной 1 0,0194
41 748-18-178 Рычаг 1 0,327
42 700-47-63 Валик 5 0,028
43 748-18-457 Валик 1 1,44
44 748-18-458 Валик 1 1,4
45 748-18-152 Серьга 1 0,115
46 ГОСТ 1478—75 Винт М6×12.66.019 1
47 748-18-297 Указатель 1 0,08
48 ГОСТ 17475-80 Винт B1M5-8g×10.58 3
49 748-18-295 Крышка 1 0,03
50 748-18-276 Ролик 1 0,045
51 748-18-149 Втулка 1 0,34
52 ГОСТ 1478—75 Винт М10×20.66 2
53 700-31-453 Кольцо 10 0,01
54 748-18-298 Рычаг 1 0,73
55 748-18-299 Рычаг 1 0,73
56 700-47-64 Валик 1 0,04
57 748-18-462 Кольцо 1 0,14
58 ГОСТ 6402—70 Шайба 12 ОТ 65Г 09 18
4 Заказывать комплект 748-18-221СП.
5 Заказывать комплект 748-18-222СП.

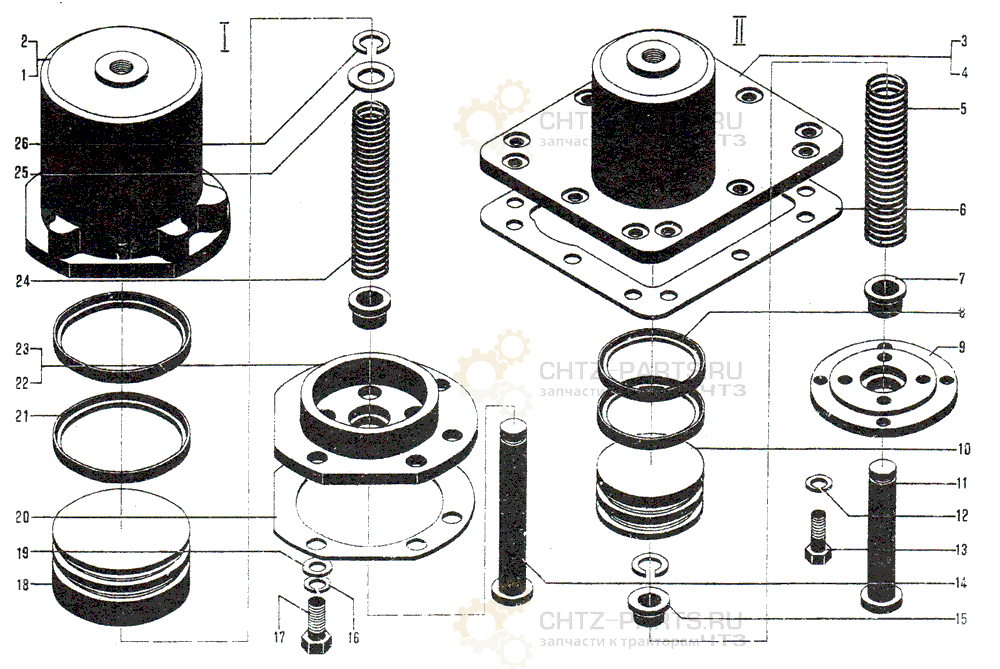

748-18-212СП / 213СП Механизм управления ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
1 748-18-254 Корпус бустера 1 8,3
2 748-18-255 Корпус бустера 1 8,3
3 748-18-139 Корпус бустера 1 8,3
4 748-18-140 Корпус бустера 1 8,3
5 700 38-812 Пружина 1 0,052
6 748-18-211 Прокладка 1 0,0027
7 748-18-463-1 6 Втулка 1 0,05
8 74818125 Манжета 2 0,041
9 748-18-113 Крышка 1 0,9
10 748-18-184 Поршень 1 1,23
11 748-18-279 Шток 1 0,385
12 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 4
13 ГОСТ 7796—70 Болт М10×25.46.019 4
14 748-18-278 Шток 1 0,52
15 748-18-303 Втулка 1 0,145
16 ГОСТ 6402—70 Шайба 12 ОТ 65Г 09 6
17 ГОСТ 7795—70 Болт М12×55.46.019 6
18 748-18-253 Поршень 1 2,35
19 700-31-96 Шайба 6 0,003
20 748-18-205 Прокладка 2 0,04
21 748-16-22 Манжета 2 0,017
22 748-18-340 6 Крышка 1 1,2
23 748-18-341 6 Крышка 1 1,2
24 700-38-871 Пружина 1 0,165
25 3193 Шайба 1 0,004
26 700-58-2466 Кольцо 2 0,006
6 Заказывать 748-18-176СП или 748-18-177СП.



...

...
