Плита управления ДЭТ-250



Поделиться

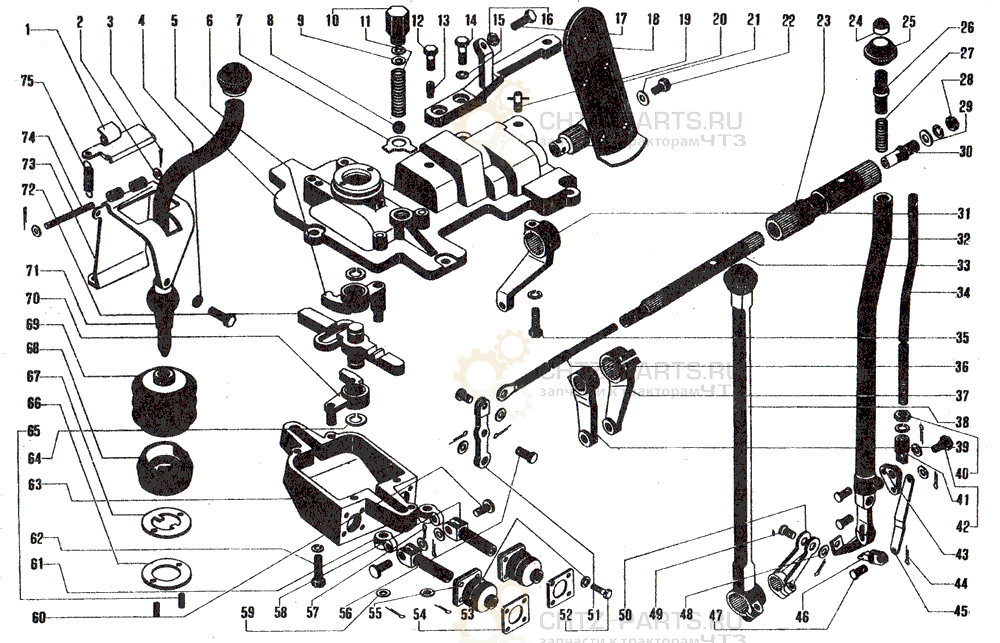

748-17-409СП Плита управления ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-17-234СП Накладка 1 0,765
2 700-31-44 Шайба 2 0,001
3 ГОСТ 397—70 Шплинт 2×16 2
4 ГОСТ 6402—70 Шайба 8T 65Γ 09 13
5 748-17-408СП Плита I 11,9
6 748-17-428СП Рычаг 1 0,219
7 700-31-2286 Шайба стопорная 1 0,007
8 ГОСТ 3722—81 Шарик Б-12-200 1
9 ГОСТ 11371—78 Шайба 6.02.019 2 max
10 748-17-539 Пробка 1 0,2
11 700-38-2451 Пружина 1 0,037
12 ГОСТ 7796—70 Болт М8×16.46.019 4
13 ГОСТ 1478—75 Винт М8×16.88.38×А 2
14 ГОСТ 7796—70 Болт М12×25.46.019 2
15 ГОСТ 6402—70 Шайба 12 ОТ 65Г 09 2
16 ГОСТ 5915—70 Гайка М10.6.019 1
17 ГОСТ 7795-70 Болт М10×40.58.019 2
18 748-17-402СП Упор 1 0,4)
19 700-37-101СП Масленка 1 0,02
20 748-17-410СП Педаль подачи топлива 1 1,2
21 700-40-260-06 Прокладка 1 0,0002
22 700-37-315-02 Пробка 1 0,016
23 748-17-407СП Ступица 1 0,86
24 748-17-298 Гайка I 0,01
25 701-119-28 Шаровая рукоятка 1 0,062
26 748-17-589 Втулка 1 0,048
27 700-38-16 Пружина 1 0,008
28 ГОСТ 5915—70 Гайка М8.6.05 1
29 700-31 344 Шайба 1 0,0021
30 748-17-624 Муфта 1 0,027
31 748-17-597 Рычаг 1 0,34
32 748-17-422СП 2 Рычаг 1 1,186
32 748-17-426СП 3 Рычаг 1 1,186
33 748-17-644 Вал 1 0,5
34 748-17-601 Тяга 1 0,129
34 748-17-650 3 Тяга 1 0,143
35 ГОСТ 7796—70 Болт М8× 35.58.019 3
36 748-17-421СП Тяга 1 0,146
37 748-17-595 Рычаг I 0,35
38 748-17-401СП Рычаг 1 1,56
39 748-17-596 Рычаг I 0,28
40 ГОСТ 5927—70 Гайка М6.6.019 1
41 748-17-296 Проушина 1 0,018
42 700-28-359 Болт 1 0,015
43 748-17-294 Планка 1 0,023
44 ГОСТ 397—70 Шплинт 1,5×16 1
45 748-17-600 Тяга 1 0,011
46 748-17-299 Стопор 1 0,018
47 700-47-2107 Ось 3 0,003
48 ГОСТ 11371—78 Шайба 14.02.019 1
49 700-47-2085 Ось 6-14b12×50.45×2.24 1 0,07
50 748-17-670 Кронштейн I 0,24
51 748-17-610 Рычаг I 0,11
52 ГОСТ 7798-70 Болт М6×16.46.019 8
53 ГОСТ 6402—70 Шайба 6Т 65Γ 09 8
54 748-17-231 Рамка 2 0,021
55 748-17-268 Чехол 2 0,018
56 700-47-2024 Ось 6-8b12×32.45.2.24...32 1 0,014
57 ГОСТ 397—70 Шплинт 2×25 5
58 748-17-286-1 Проушина 2 0,085
59 700-31-443 Шайба 4 0,003
60 700-47-2109 Ось 2 0,017
61 748-17-285-1 Шарнир 2 0,035
62 ГОСТ 7795—70 j Болт М8-6g×45.88.019 5
63 748-17-612 Поддон I 3.7
64 730-55-86 Кольцо стопорное 2 0,003
65 32208 Штифт цилиндрический 1
66 19-87 Прокладка 4 max
67 748-17-302 Кольцо установочное 1 0,078
68 748-17-332 Гайка шаровая 1 0,52
69 748-17-166 Чехол I 0,047
70 748-17-427СП Рычаг 1 0,23
71 748-17-372СП Рычаг 1 1,5
72 748-17-280 Ползун 1 0,7
73 748-17-235СП Рамка 1 1,27
74 748-17-290 Валик 1 0,02
75 700-38-81 Пружина 1 0,002
2 Рычаг 748-17-422СП заказывать комплектно с тягой 748-17-601 на тракторы выпуска до 1986.
3 Рычаг 748-17-426СП заказывать комплектно с тягой 748-17-660 на тракторы выпуска после 1986 года.



...

...
