Редуктор пускового двигателя Т-130 Б-130



Поделиться

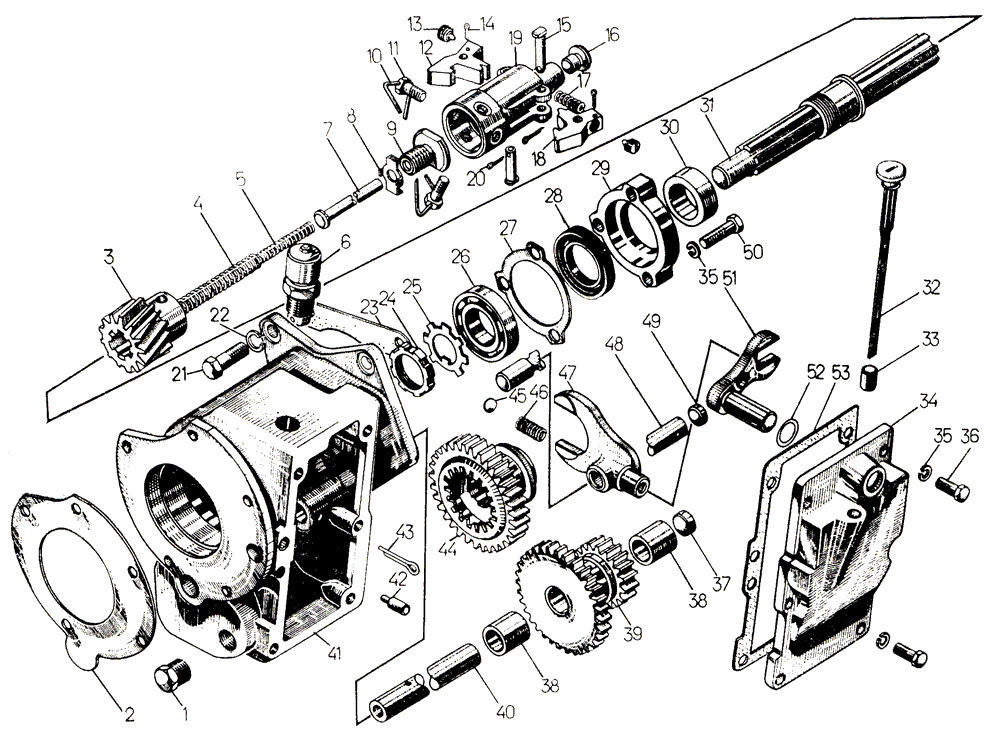

Редуктор пускового двигателя 17-76-8СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
72118СП Муфта механизма включения 1
7612СП Шестерня 1
76106СП Вал редуктора 1
17-76-113СП Крышка 1
1 379 Пробка КГ ½" 1
2 700-40-2368 Прокладка 1
3 72104 Шестерня 1
4 38342 Пружина 1
5 38343 Пружина 1
6 01265СП Сапун 1
7 72101 Толкатель муфты 1
8 31106 Шайба стопорная 1
9 7213 Направляющая толкателя 1
10 42216 Проволока контровая 2
11 28447 Болт 4
12 72106 Защелка муфты 1
13 72105 Защелка муфты 1
13 72107 Винт пружины 2
14 Шплинт 3,2×22 2
15 72119 Ось защелки 2
16 72117 Пятка муфты 1
17 38344 Пружина защелки 1
19 72116 Муфта механизма включения 1
20 Шплинт3,2×18 2
21 2816 Болт M12×30 2
22 12ОТ 65Г 09 2
23 700-40-2212 Прокладка 6
24 724 Гайка 1
25 31104 Шайба стопорная 1
26 Подшипник 206К 1
27 40960 Прокладка 1
28 40263СП Сальник 1
29 76105 Крышка сальника 1
30 726 Втулка 1
31 76107 Вал 1
32 01506-2СП Линейка масломерная 1
33 01505 Втулка направляющая 1
34 17-76-12-1 Крышка 1
35 Шайба 10ОТ 65Г 09 9
36 Болт M10×25.58.019 6
37 052 Заглушка 1
38 766-1 Втулка 2
39 765 Шестерня 1
40 17-76-3 Ось 1
41 17-76-13-1 Корпус 1
42 700-32-2014 Штифт 1
43 Шплинт 5×50 1
44 764 Шестерня 1
45 Шарик BV 12 mm Н 1
46 38347 Пружина 1
47 76111 Вилка 1
48 17-76-7 Валик вилки 1
49 76113 Заглушка 1
50 Болт M10×40.58.019 3
51 17-76-19 Вилка 1
52 401065 Кольцо 1
53 700-40-4482 Прокладка 1
