Топливоподкачивающая помпа Т-130 Б-130



Поделиться

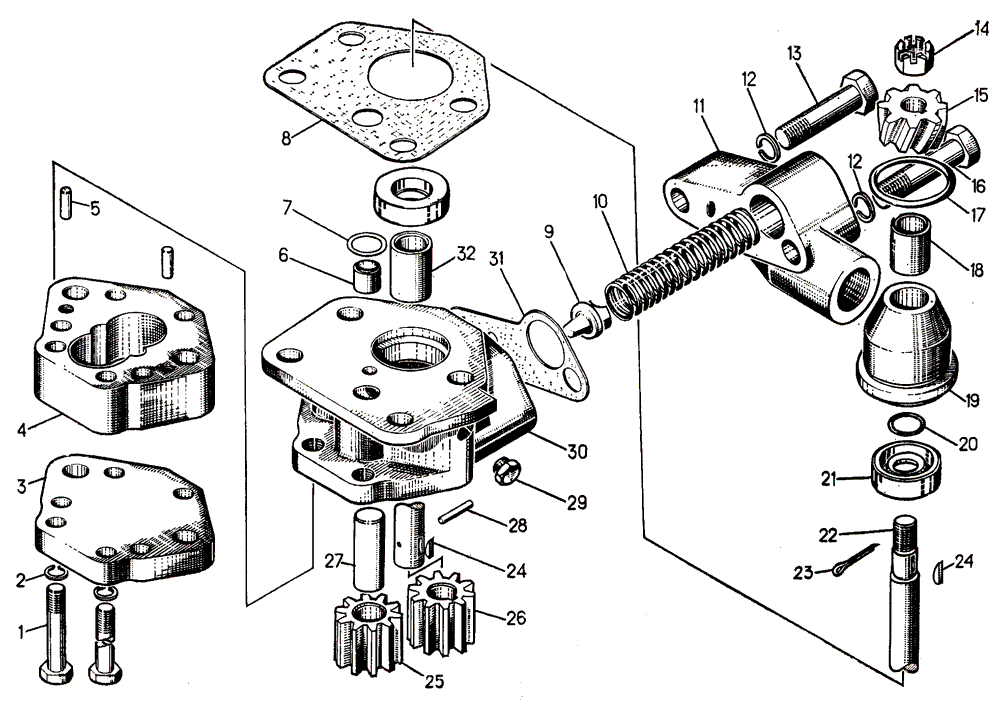

Топливоподкачивающая помпа 14-71-3СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
71111СП Валик 1
14-71-3СП Топливоподкачивающая помпа 1
14-71-102СП Корпус 1
14-71-103СП Корпус 1
14-71-104СП Корпус 1
1 28434 Болт 6
2 Шайба 8Т 65Г 09 6
3 71108 Плита 1
4 71107 Корпус 1
5 32208 Штифт 2
6 71106 Штуцер 1
7 40915 Кольцо 1
8 40916 Прокладка 1
9 71110 Клапан 1
10 38338 Пружина 1
11 71109 Корпус 1
12 Шайба 10ОТ 65Г 09 2
13 Болт M10×45.58.019 1
14 3063 Гайка 1
15 714 Шестерня 1
16 28407 Болт 1
17 46764 Кольцо 1
18 71118 Втулка 1
19 14-71-2 Корпус 1
20 38377 Пружина 2
21 46565СП Манжета 2
22 71112-1 Валик 1
23 Шплинт 2,5×16 1
24 341 Шпонка 1
25 7128 Шестерня 1
26 7127 Шестерня 1
27 71105 Ось 1
28 3264 Штифт 1
29 41242 Штуцер 1
30 14-71-1 Корпус 1
31 40917 Прокладка 1
32 71104 Втулка 1



...

...
