ПК46.16.00.010 Опора промежуточная  ↓

Опора промежуточная ПК46



Поделиться

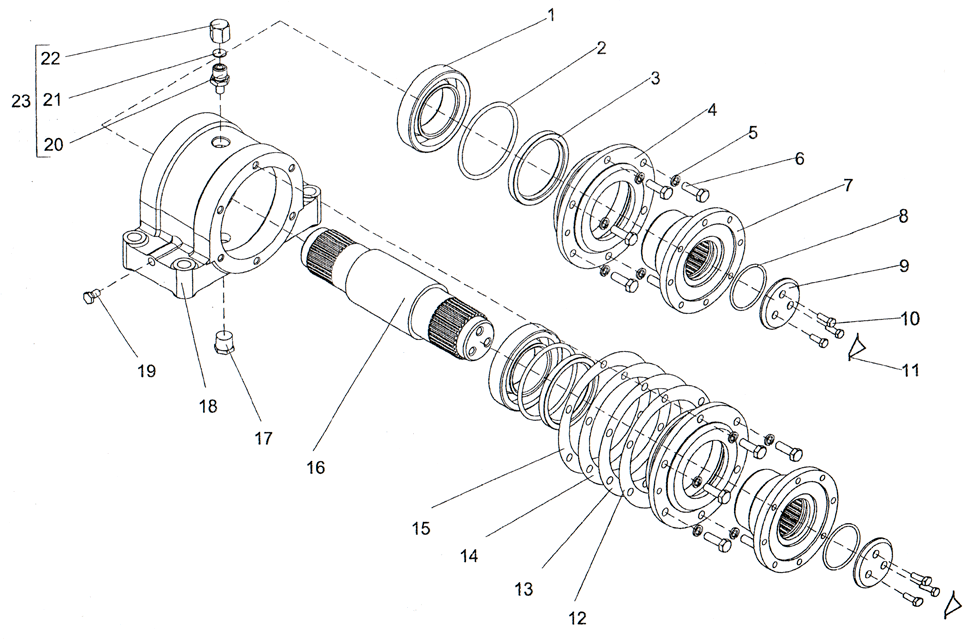

ПК46.16.00.010 Опора промежуточная ПК46
Поз. Обозначение Наименование Кол. Масса
1 Подшипник 7516А ГОСТ 27365-87 2 4,36
2 Кольцо 150-160-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 2 0,024
3 Манжета 1.2-100×125-1 ГОСТ 8752-79 / ОСТ 38,05146-78 2 0,16
4 ПК46.16.00.013 Крышка 2 6
5 Шайба 12.65Г.019 ГОСТ 6402-70 12 0,04
6 Болт M12-6g×30.58.019 (S18) ГОСТ 7798-70 12 0,48
7 ПК46.16.00.030 Фланец 2 2,9
8 Кольцо 070-080-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 2 0,012
9 ПК46.16.00.014 Шайба 2 0,46
10 ПК46.16.00.015 Болт специальный 6 0,21
11 Проволока 1,6-О-С ГОСТ 3282-74 0,18м
12 ПК46.16.00.033 Прокладка 2 0,18
13 ПК46.16.00.033-01 Прокладка 2 0,1
14 ПК46.16.00.033-02 Прокладка 2 0,05
15 ПК46.16.00.033-03 Прокладка 2 0,02
16 ПК46.16.00.012 Вал 1 12
17 027.44.12.021 Пробка 1 0,03
18 ПК46.16.00.011 Корпус 1 21,5
19 027.44.12.007 Пробка 1 0,025
20 КФ20К. 04.00.273-01 Штуцер 1 0,1
21 КФ20К.04.00.272 Прокладка 1 0,022
22 КФ20К.04.00.271 Гайка 1 0,04
23 КФ20К. 04.00.270-01 Сапун 1 0,16
Общий вес, кг 58
