ПК46.10.00.000 Установка гидромеханической передачи  ↓

Установка гидромеханической передачи ПК46



Поделиться

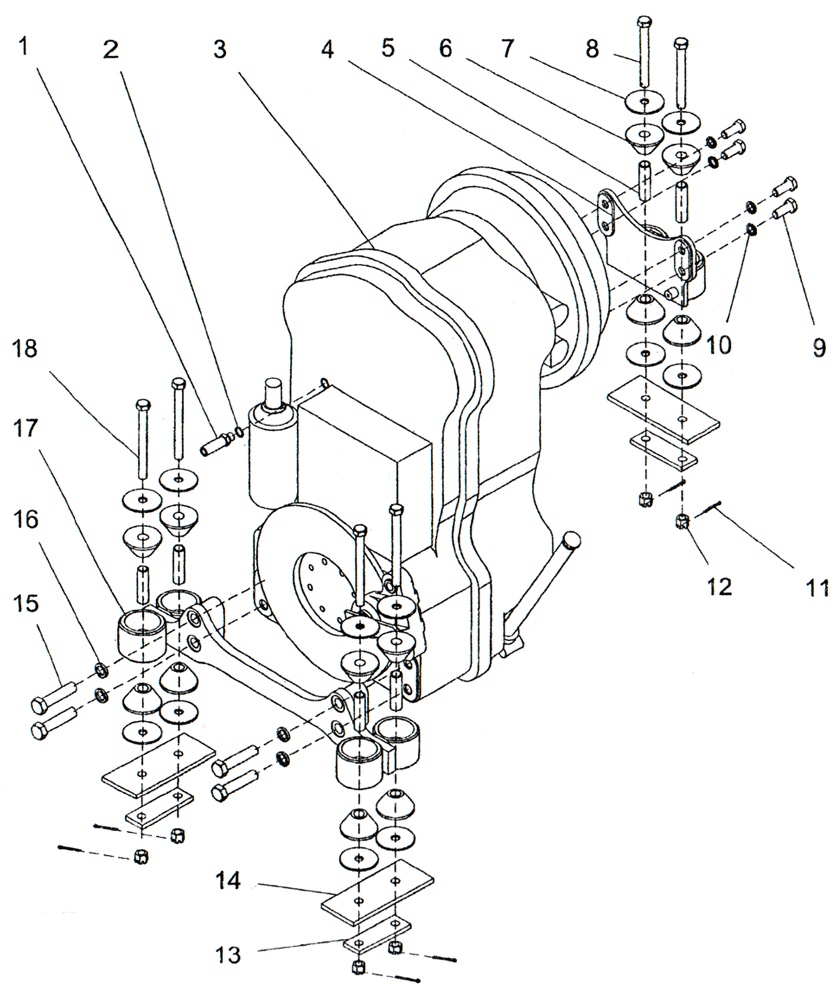

ПК46.10.00.000 Установка гидромеханической передачи ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.10.00.001 Штуцер 1 0,151
2 Кольцо уплотнительное “ZF” 1 0,005
3 ГМП "ZF" 4 WG-160 1 400,0
4 ПК46.10.00.010 Опора передняя 1 8,0
5 КБ11.11.00.005 Втулка 6 0,09
6 А120.11.00.016 Амортизатор 12 0,119
7 027.14.11.035 Шайба 12 0,132
8 ПК46.10.00.005 Болт 2 0,266
9 Болт M16-6g×40.58.019(S24) ГОСТ 7798-70 4 0,102
10 Шайба 16.65Г.019 ГОСТ 6402-70 4 0,001
11 Шплинт 4×36.019 ГОСТ 397-79 6 0,004
12 Гайка М12-6Н.04.019 ГОСТ 5919-73 6 0,004
13 ПК46.10.00.003 Подкладка 3 0,459
14 ПК46.10.00.002 Подкладка 3 1,521
15 Болт M20-6g×45.58.019(S30) ГОСТ 7798-70 4 0,296
16 Шайба 20.65Г.019 ГОСТ 6402-70 4 0,012
17 ПК46.10.00.020 Опора задняя 1 18,566
18 ПК46.10.00.005-01 Болт 4 0,313
Общий вес, кг 400
