Блок дизеля и газораспределение В-46-6

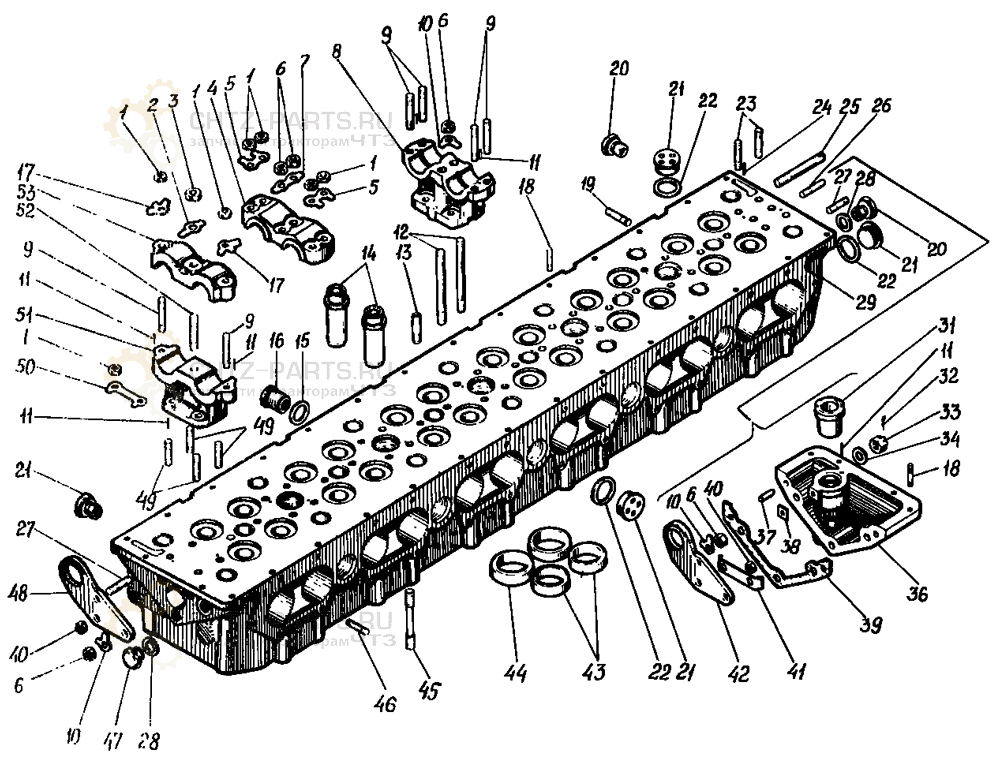

# | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |
4 | 306-38-1 | Крышка упорного подшипника | 2 | 0,2 |
8 | 306-37-3 | Основание упорного подшипника | 2 | 0,45 |
9 | 350-40-1 | Шпилька М8х48 | 32 | 0,019 |
12 | 350-07-2 | Шпилька М9х109 | 4 | 0,05 |
13 | 350-08-5 | Шпилька М8х58 | 24 | 0,015 |
14 | 306-17-5 | Направляющая клапана | 48 | 0,155 |
16 | 306-19-2 | Втулка пускового клапана | 12 | 0,03 |
18 | 350-16А | Шпилька М6х32 | 68 | 0,005 |
20 | 301-106-1 | Втулка | 6 | 0,025 |
21 | 306-25 | Заглушка | 32 | |
22 | 306-165 | Кольцо | 32 | 0,0018 |
23 | 350-27 | Шпилька М9х40 | 20 | 0,02 |
25 | 350-10-1 | Шпилька М12х84 | 6 | 0,056 |
29 | 306-34-19 | Головка блока левая | 1 | 36,61 |
31 | 306-75-3 | Втулка наклонного валика | 2 | 0,11 |
36 | 306-36-1 | Коробка наклонного валика левая | 1 | 0,725 |
38 | 306-111 | Прокладка | 2 | 0,005 |
39 | 306-87 | Прокладка | 2 | 0,0005 |
41 | 402-20 | Замок пластинчатый | 2 | 0,008 |
42 | 306-98-8 | Угольник | 1 | 0,26 |
43 | 306-22-1 | Седло | 24 | 0,065 |
44 | 306-23-1 | Седло | 24 | 0,065 |
47 | 306-163 | Заглушка | 2 | 0,02 |
48 | 306-98-6 | Угольник | 2 | 0,27 |
49 | 350-15 | Шпилька М8х35 | 50 | 0,012 |
51 | 306-40-1А | Основание подшипника | 12 | 0,36 |
52 | 350-21-1 | Шпилька М10х48 | 14 | 0,024 |
53 | 306-41А | Крышка подшипника | 12 | 0,17 |

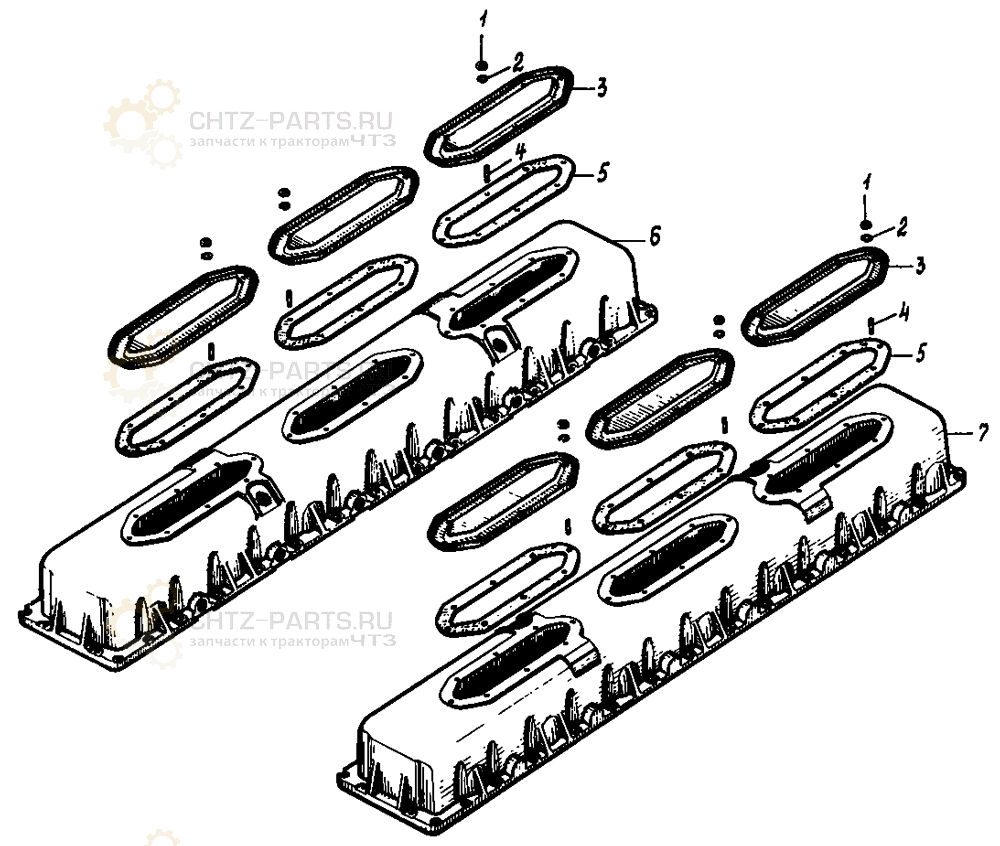

# | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |
3 | 306-60-1 | Крышка люка | 6 | 0,33 |
5 | 306-77 | Прокладка | 6 | 0,035 |
7 | 306-94-11 | Крышка головки левая | 1 | 9,4 |
6 | 406-93-7 | Крышка головки правая | 1 | 9,4 |
4 | 350-03 | Шпилька М6х24 | 48 | 0,004 |

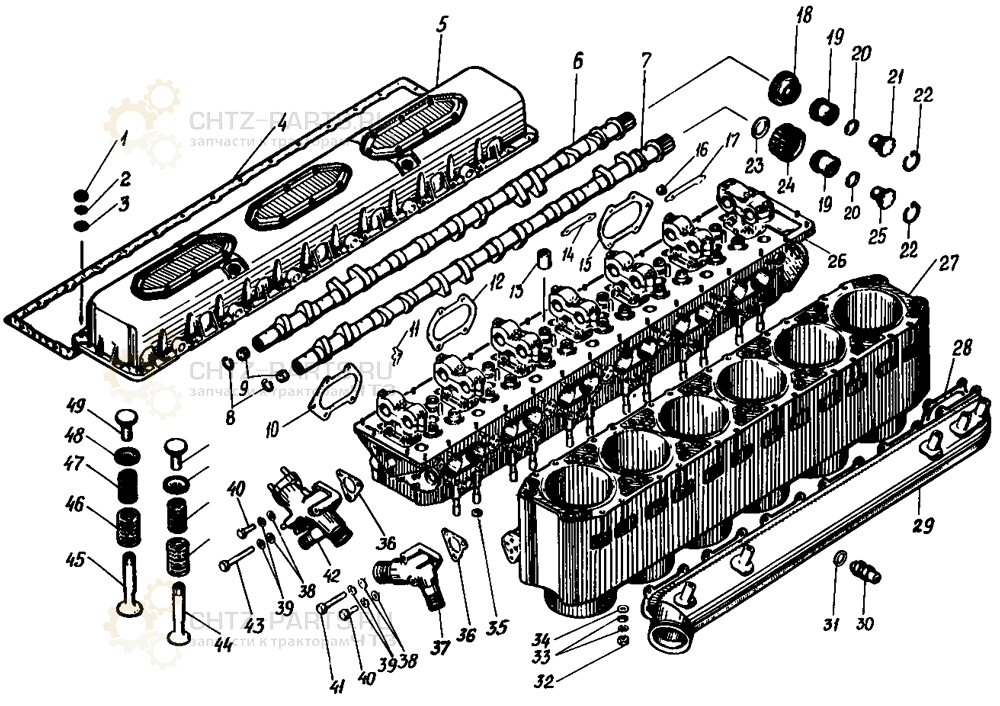

# | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |
306-16-19 | Головка блока правая | 1 | 36,61 | |
Сб.306-02-20 | Головка блока левая | 1 | 49,6 | |
Сб.306-03-3 | Упорный подшипник | 2 | 0,775 | |
Сб.306-04-2 | Подшипник | 12 | 0,64 | |
Сб.306-06-3Б | Клапан впуска | 24 | 0,365 | |
Сб.306-07-3А | Клапан выпуска | 24 | 0,37 | |
Сб.306-09-10 | Крышка головки левая | 1 | ||
Сб.406-13-44 | Блок левый | 1 | 104,45 | |
306-20-2 | Коробка наклонного валика (правая) | 1 | 0,73 | |
Сб.307-03-1 | Шестерня распределительного вала впуска | 2 | 0,62 | |
Сб.307-04-1 | Шестерня распределительного вала выпуска | 2 | 0,465 | |
4 | 306-83-4 | Прокладка | 2 | 0,046 |
5 | Сб.306-08-8 | Крышка головки правая | 1 | |
6 | 307-21-1А | Вал распределительный выпуска | 2 | 4,925 |
7 | 307-06-4А | Вал распределительный впуска | 2 | 4,866 |
8 | 307-19-2 | Замок | 4 | 0,0016 |
9 | 307-13-1 | Заглушка | 4 | 0,03 |
10 | Сб.3306-15-2 | Прокладка выпускного коллектора | 2 | 0,036 |
12 | Сб.3306-15 | Прокладка | 8 | 0,03 |
13 | 306-71-1 | Гайка крепления форсунки | 24 | 0,008 |
15 | Сб.3306-15-3 | Прокладка выпускного коллектора | 2 | 0,036 |
18 | 307-16-2 | Шестерня распределительного вала выпуска | 2 | 0,335 |
19 | 307-08-3 | Втулка распределительного вала | 4 | 0,13 |
20 | 307-12 | Замок | 4 | 0,004 |
21 | 407-450 | Гайка | 2 | 0,125 |
22 | 307-11 | Замок | 4 | 0,006 |
23 | 307-14-1 | Кольцо установочное | 2 | 0,018 |
24 | 307-07-2 | Шестерня распределительного вала впуска | 2 | 0,49 |
25 | 407-451 | Гайка | 2 | 0,125 |
26 | Сб.306-01-20 | Головка блока правая | 1 | 49,6 |
27 | Сб.406-12-44 | Блок правый | 1 | 104,45 |
28 | 306-89 | Прокладка | 12 | 0,015 |
29 | Сб.419-05-7 | Коллектор впускной правый | 1 | 7,1 |
30 | Сб.322-13-3 | Клапан пусковой | 6 | 0,117 |
33 | 306-117-1 | Шайба тарельчатая | 96 | 0,027 |
35 | 303-41 | Кольцо | 6 | 0,001 |
36 | 306-32-1 | Прокладка | 2 | 0,002 |
37 | 406-35-18 | Угольник левый | 1 | |
42 | Сб.406-05-3 | Угольник правый | 1 | 0,898 |
44 | 306-50-5А | Клапан выпуска | 24 | 0,255 |
45 | 306-46-7 | Клапан впуска | 24 | 0,25 |
46 | 306-65-2А | Пружина большая | 48 | 0,09 |
47 | 306-66-2А | Пружина малая | 48 | 0,57 |
48 | 306-48-7 | Замок тарелки | 48 | 0,05 |
49 | 306-47-2 | Тарелка клапана | 48 | 0,115 |
