Фильтр масляный В-46-6



Поделиться

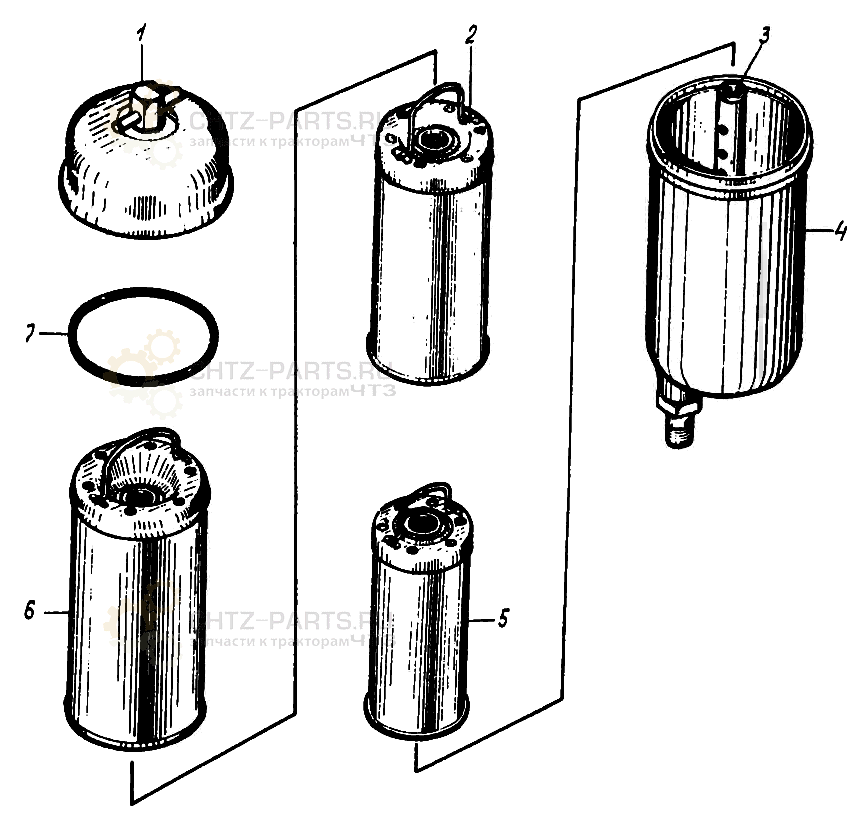

Фильтр масляный на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 Сб.413-117-2 Крышка 1 1,42
2 Сб.413-05-1 Секция щелевая вторая 1 1,13
3 Сб.3313-02-7 Стержень 1 0,9
4 Сб.413-115-6 Корпус 1 4,4
5 Сб.413-06-1 Секция щелевая третья 1 1,075
6 Сб.413-04-1 Секция щелевая первая 1 1,455
7 313-17-2 Кольцо под крышку 1 0,009

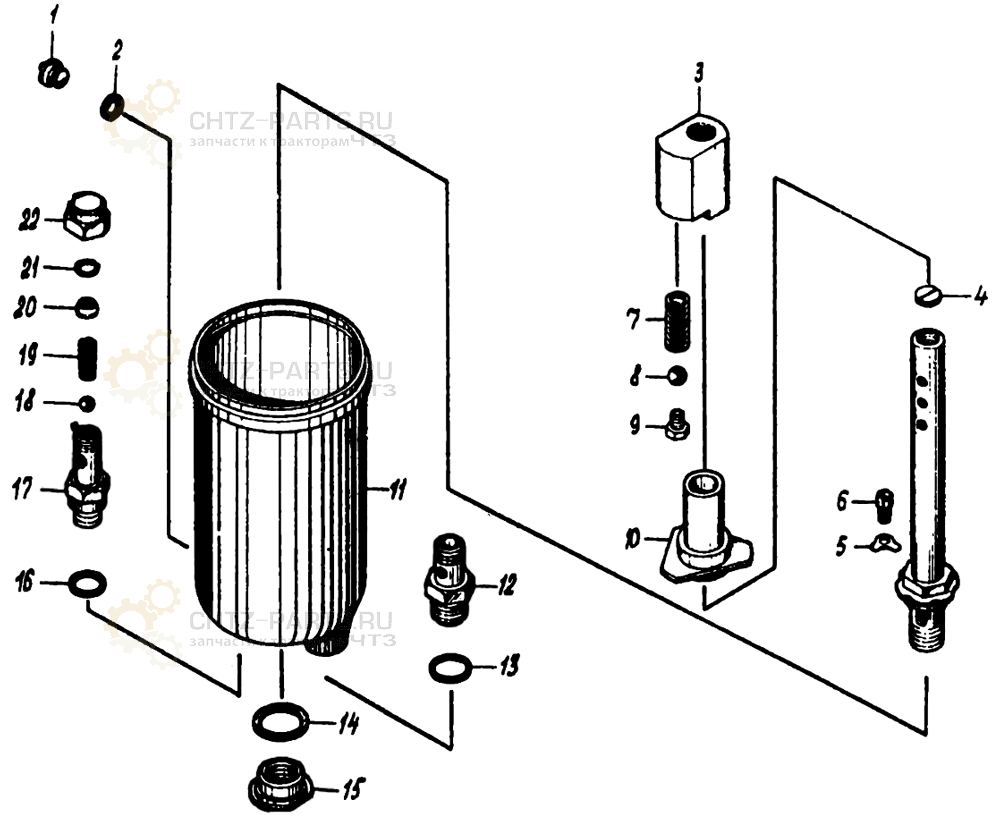

Фильтр масляный на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 401-366 Заглушка 1 0,042
2 355-08 Кольцо 18х24 1 0,14
3 413-144-1 Корпус клапана 1 0,26
4 413-29 Заглушка 1 0,02
5 353-16-1 Шайба стопорная 8 1 0,0019
6 3313-162 Винт стопорный 1 0,012
7 413-133 Пружина клапана 1 0,012
8 313-70-1 Шарик V 19,05 мм Н 1 0,027
9 413-145 Гайка 1 0,05
10 Сб.413-142-1 Упор 1 0,46
11 413-122-3 Корпус фильтра 1 3
12 3313-181 Штуцер 1 0,061
13 355-16 Кольцо 30х36 1 0,24
14 413-28 Прокладка 1 0,005
15 413-27 Штуцер 1 0,15
16 355-13 Кольцо 24х30 1 0,24
17 413-127-2 Корпус запорного клапана 1 0,17
18 413-112 Шарик IV 16 мм Н 1 0,0168
19 413-111 Пружина 1 0,0038
20 413-113 Втулка 1 0,0023
21 413-114 Кольцо стопорное 1 0,001
22 3313-182 Гайка глухая 1 0,05

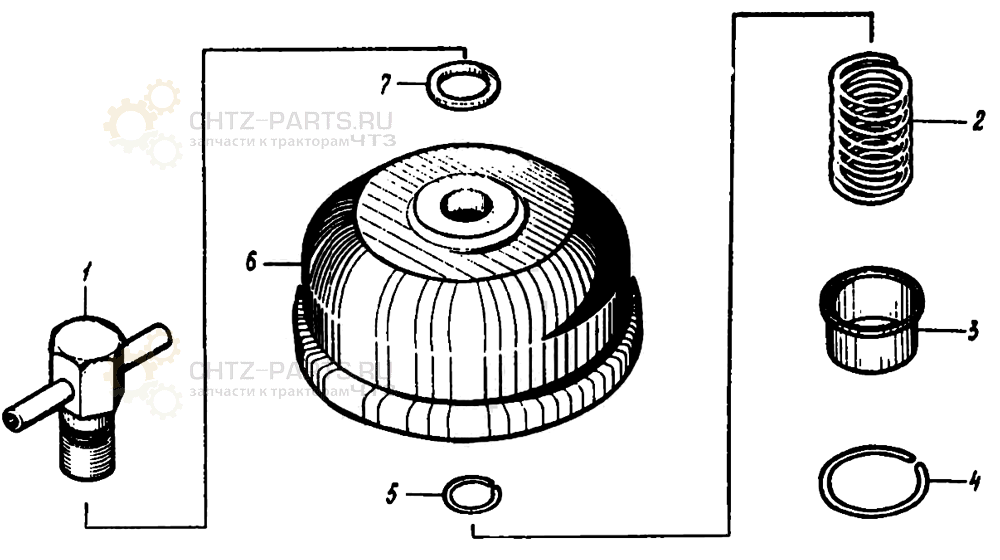

Фильтр масляный на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 Сб.413-77 Болт крышки 1 0,35
2 306-66-2 Пружина клапана малая 1 0,057
3 413-23 Стакан 1 0,035
4 413-135 Кольцо упорное 1 0,0054
5 412-29-1 Кольцо стопорное 1 0,0016
6 413-126-2 Крышка фильтра 1 0,965
7 413-94А Прокладка 1 0,003
