Картер В-46-6



Поделиться

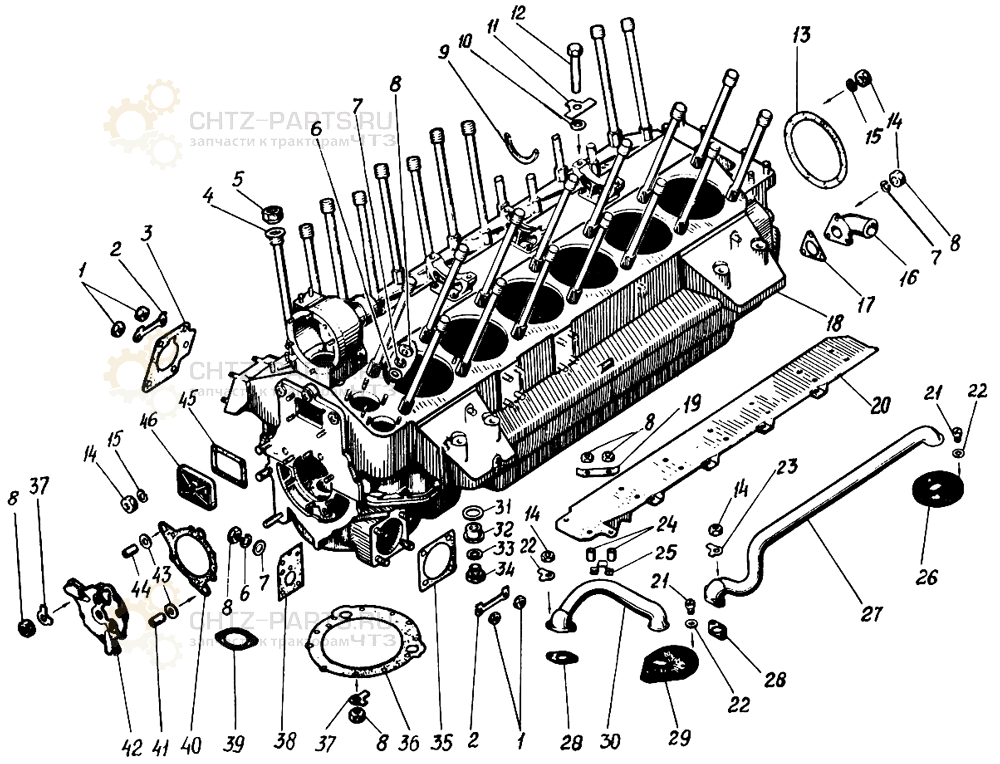

Картер на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.3301-00-37 Картер 1
Сб.301-13-1А Шпилька стягивающая 14 0,145
1 301-91-3 Крышка люка 1 0,45
1 351-50 Гайка М10 12 0,042
2 353-39 Шайба стопорная 10 4 0,007
3 3301-39-2 Прокладка 1 0,0007
4 301-23-1 Шайба 28 0,039
5 301-20-2 Гайка 28 0,065
6 353-05-1 Шайба чистая 8 69 0,0015
7 353-24 Шайба 8Т 85 1,638
8 351-02 Гайка М8 131 0,0055
9 301-54 Кольцо стопорное 1 0,036
10 301-53 Шайба 6 0,007
11 301-55 Замок пластинчатый 6 0,0028
12 356-15 Болт М8х85 6 0,036
13 301-118-2 Прокладка 1 0,008
14 351-06 Гайка М6 18 0,0025
15 353-23 Шайба 6Т 14 0,801
16 402-461-1 Патрубок 1 0,2
17 303-14-2 Прокладка 1 0,002
18 Сб.3301-15-30 Картер 1
19 402-20 Замок пластинчатый 8 0,008
20 402-15-1 Маслоуловитель 1 24473
21 302-44 Винт 8 0,002
22 353-03-2 Шайба чистая 5 8 0,0007
23 353-11 Шайба стопорная 7 4 0,0011
24 302-113-1 Проставка 14 0,012
25 402-13 Хомут 6 0,01
26 402-19 Сетка 1 0,025
27 Сб.402-02-1 Труба отсасывающая 1 0,15
28 402-10 Прокладка 2 0,003
29 402-14 Сетка 1 0,35
30 Сб.402-01-1 Труба отсасывающая 1 0,42
31 412-76А Прокладка 3 0,0025
32 301-33-2 Втулка 3 0,086
33 355-13 Кольцо 22х30 1 0,24
34 401-452 Пробка 1 0,01
35 402-17 Прокладка 1 0,005
36 402-16-1 Прокладка 1 0,02
37 353-16-1 Шайба стопорная 8 19 0,0019
38 402-103-1 Прокладка 1 0,004
39 301-97-1 Прокладка 1 0,0009
40 401-94-3 Прокладка 1 0,0058
41 301-160-4 Жиклер 2 0,008
42 Сб.401-01 Крышка 1 2,119
43 301-161А Кольцо 3 0,005
44 301-160-3 Жиклер 1 0,065
45 301-95-1 Прокладка 1 0,0017

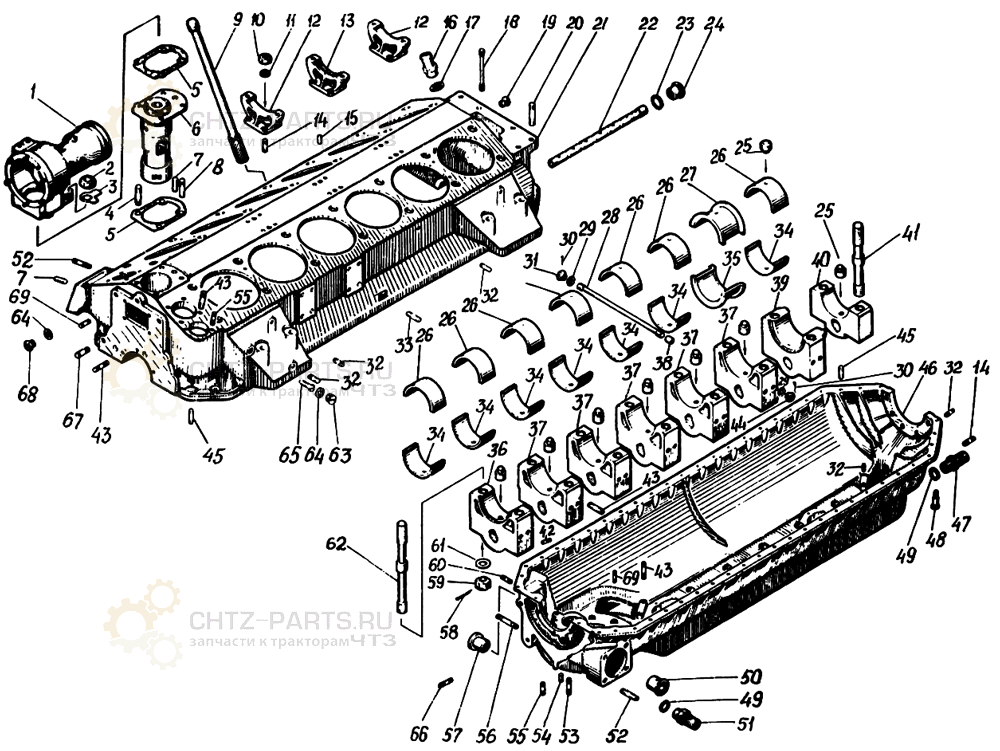

Картер на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 Сб.308-04-13 Корпус привода топливного насоса 1
2 351-50 Гайка М10 12 0,042
3 353-15 Шайба стопорная 11 4 0,0022
4 350-18 Шпилька М10х57 2 0,036
5 308-94-2 Прокладка 1 0,0012
6 Сб.308-145-1 Подшипник 1
7 301-32 Штифт контрольный 2 0,012
8 350-21-1 Шпилька М10х48 2 0,024
9 3301-17-1А Шпилька 28 1,028
10 351-02 Гайка М8 131 0,0055
11 353-24 Шайба 8Т 85 1,638
12 301-51-4 Кронштейн 2 0,785
13 301-52-4 Кронштейн 1 0,785
14 350-15 Шпилька М8х35 26 0,012
15 352-26 Штифт цилиндрический 6С3х14 7 0,004
16 Сб.401-363 Штуцер 1 0,075
17 355-15 Кольцо 27х35 1 0,33
18 350-92-1 Шпилька М10х125 2 0,05
19 301-202 Втулка 2 0,065
20 350-144 Шпилька М12х60 8 0,05
21 3301-16-39 Картер верхний 1 105
22 Сб.401-10 Труба 2 0,52
23 412-76А Прокладка 3 0,0025
25 301-25-1 Стопор 15 0,09
26 301-82-5 Вкладыш верхний 7 0,283
27 3301-85-4А Вкладыш упорный верхний 1 0,67
28 301-84-2А Шпилька стягивающая 14 0,12
29 301-110А Шайба 28 0,0036
30 354-28 Шплинт 2.5х20 14
31 301-89-3 Гайка с прорезями 14 0,015
32 350-42 Шпилька М8х28 12 0,01
33 350-41-1 Шпилька М9х38 8 0,015
34 301-83-5 Вкладыш нижний 7 0,283
35 3301-86-4А Вкладыш упорный нижний 1 0,674
36 301-43-7 Крышка первого подшипника 1 2,045
37 301-50-5 Крышка средних подшипников 5 2,045
38 401-465 Люнет 14 0,0012
39 3301-48-5А Крышка упорного подшипника 1 43587
40 3301-187А Крышка подшипника 8-ой опоры 1 1,325
41 301-18-3 Шпилька 2 0,5
42 350-03 Шпилька М6х24 20 0,004
43 350-40-1 Шпилька М8х48 29 0,019
44 301-81-2 Гайка 14 0,019
45 350-32-2 Шпилька М8х40 48 0,01
46 402-06-43 Картер нижний 1 32,1
47 412-53 Штуцер 2 0,125
48 356-79 Болт М8х44 призонный 4 0,025
49 355-10 Кольцо 24х30 5 0,2
50 402-07 Втулка 1 0,085
51 402-21 Штуцер 9 0,016
52 350-11 Шпилька М10х52 8 0,025
53 350-40-1А Шпилька М8х48 2 0,019
54 352-18 Штифт цилиндрический 8С3х22 9 0,0095
55 350-90А Шпилька М8х26 11 0,012
56 350-122 Шпилька М8х72 4 0,02
57 402-08-1 Втулка 1 0,02
58 354-18 Шплинт 4х36 16 3,67
59 301-21-1 Гайка 16 0,084
60 350-90 Шпилька М8х38 3 0,012
61 301-113-1 Шайба 16 0,020
62 301-18-1Б Шпилька 14 0,643
63 401-366 Заглушка 2 0,042
64 355-08 Кольцо 18х24 5 0,14
65 401-122 Винт 2 0,030
66 350-37 Шпилька М8х51 1 0,02
67 350-94 Шпилька М10х42 6 0,025
68 301-106-1 Втулка 1 0,025
69 350-16А Шпилька М6х32 8 0,005



...

...
