Маслоочиститель В-46-6



Поделиться

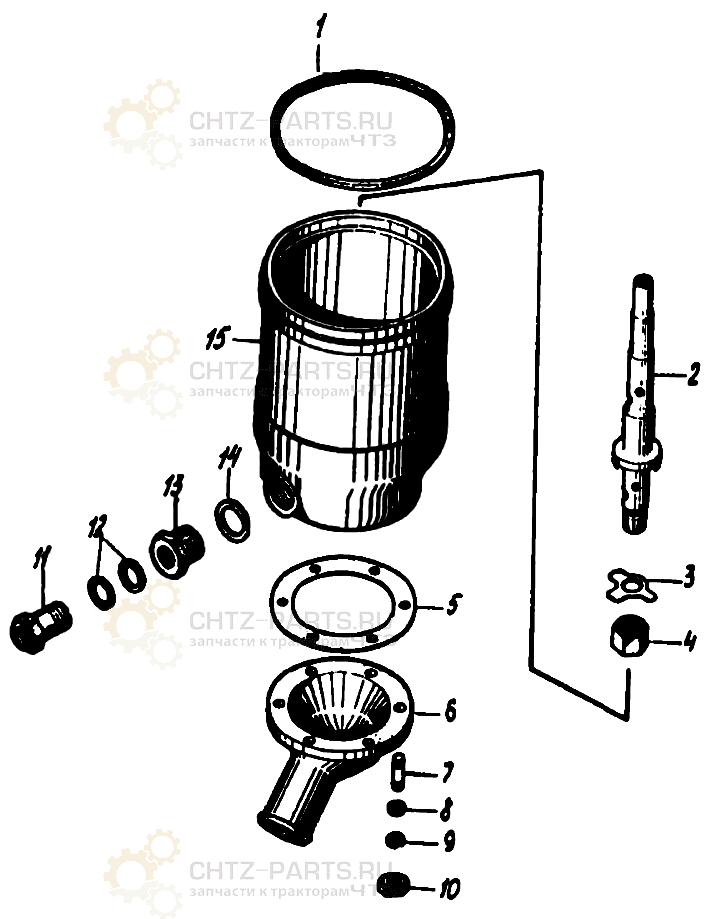

Маслоочиститель на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.447-00-1 Маслоочистититель центробежный 1 4,56
Сб.447-01-1 Корпус 1 1,555
Сб.447-02 Крышка 1 0,85
Сб.447-03 Ротор 1 1,342
Сб.447-07 Крышка ротора 1 0,542
1 313-17-2 Кольцо под крышку 1 0,009
2 447-14-2 Стержень 1 0,4
3 447-16 Шайба стопорная 1 0,003
4 322-37 Колпачок 1 0,04
5 447-13 Прокладка 1 0,003
6 447-12 Патрубок 1 0,3
7 350-02 Шпилька М6 6 0,004
8 353-04-1 Шайба чистая 6 6 0,0006
9 353-23 Шайба 6Т 6 0,801
10 351-06 Гайка М6 6 0,0025
11 3327-112 Зажим 1 0,05
12 355-08 Кольцо 18х24 2 0,14
13 402-28-1 Втулка 1 0,056
14 355-10 Кольцо 24х30 1 0,2
15 447-10-1 Корпус маслоочистител 1 1,7

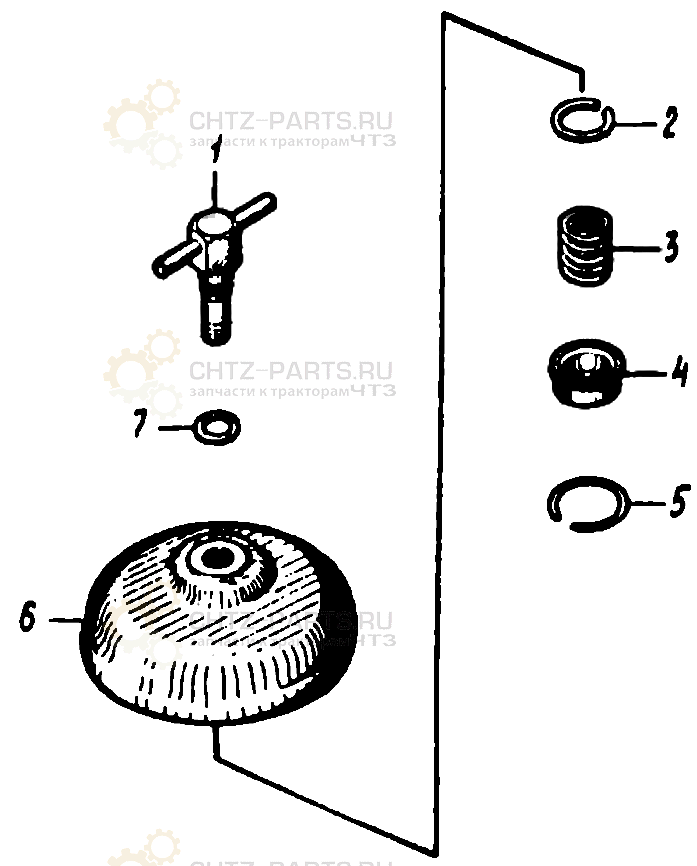

Маслоочиститель на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 Сб.447-04 Болт крышки 1 0,174
2 447-25-1 Кольцо стопорное 1 0,001
3 447-26 Пружина 1 0,018
4 447-24 Стакан 1 0,051
5 447-23 Кольцо стопорное 1 0,005
6 447-21 Крышка 1 0,6
7 447-22 Прокладка 1 0,002

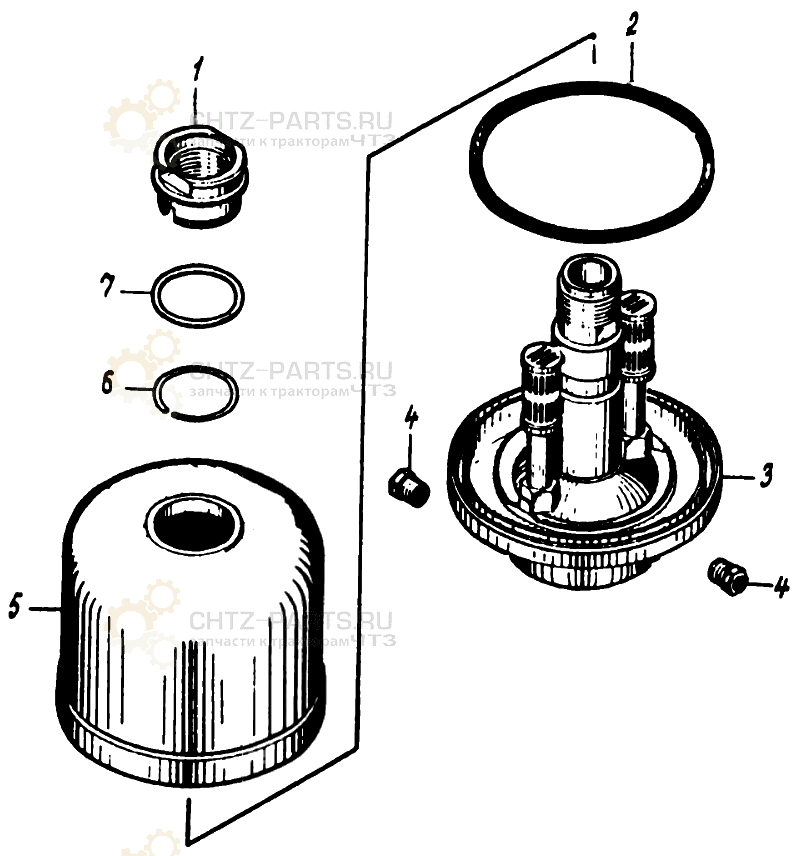

Маслоочиститель на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 447-36 Гайка 1 0,08
2 447-37А Прокладка 1 0,07
3 Сб.447-05 Корпус ротора 1 0,79
4 447-32 Сопло 2 0,005
5 447-38 Крышка ротора 1 0,45
6 447-40 Кольцо стопорное 1 0,083
7 447-39 Прокладка 1 0,009

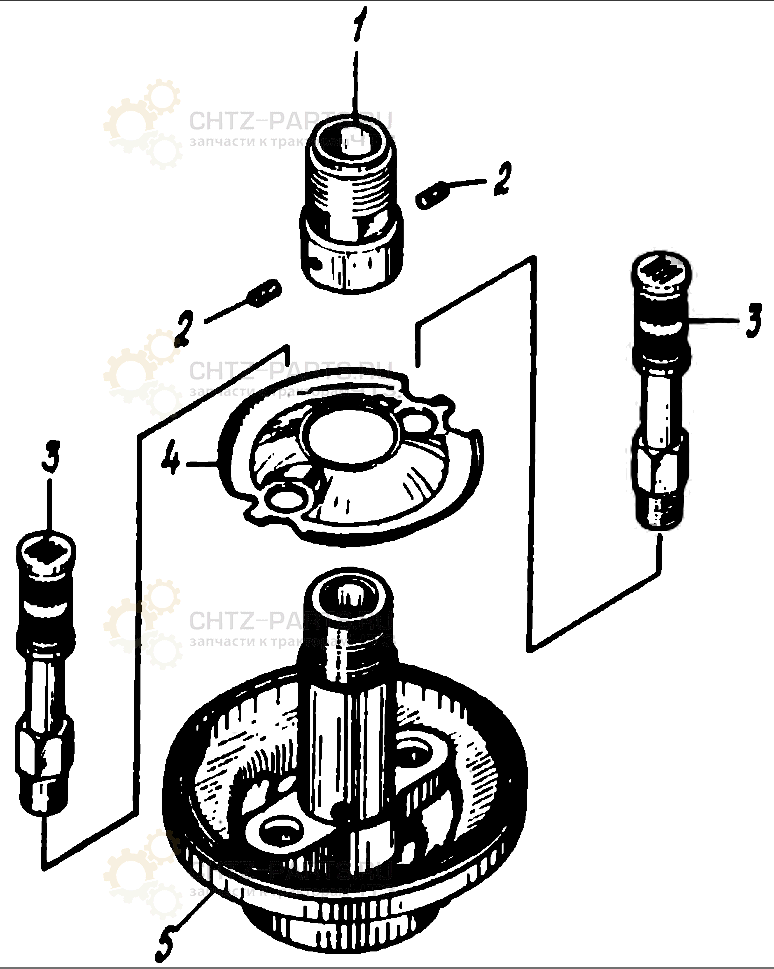

Маслоочиститель на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 447-28 Втулка 1 0,125
2 356-51 Шуруп стопорный 2 0,0024
3 Сб.447-06-1 Трубка (неразъемный узел) 2 0,06
4 447-29 Щиток 1 0,04
5 447-27 Корпус ротора 1 0,5
