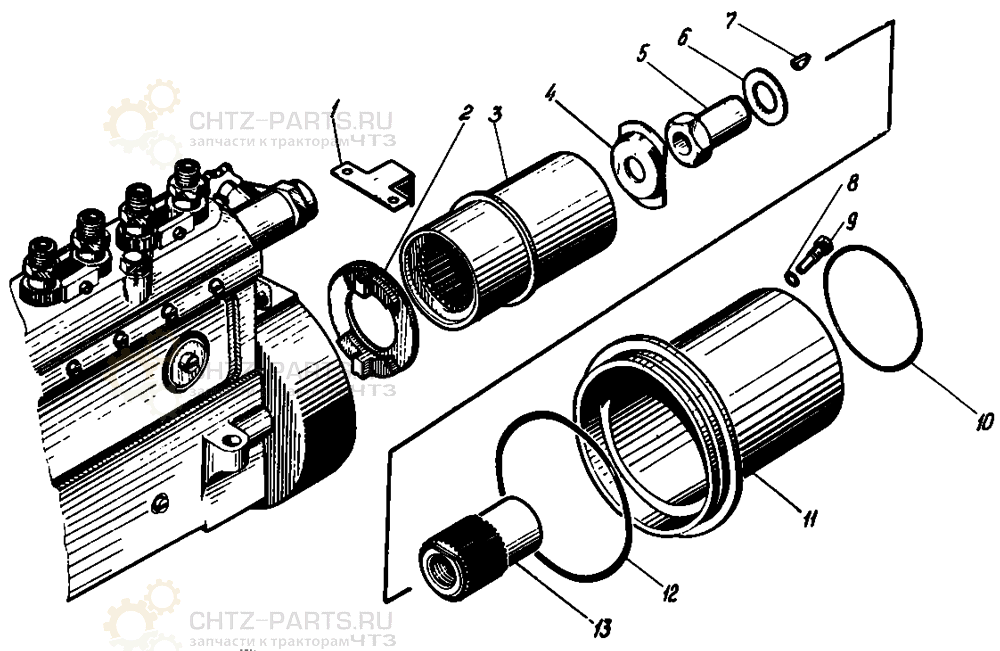

Муфта привода топливного насоса и трубопровод высокого давления на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.3334-00-27 Установка топливного насоса и трубок высокого давления 1
Сб.323-33-4 Трубы 1 1,38
Сб.323-34-4 Трубы 1 1,117
Сб.323-35-4 Трубы 1 1,171
Сб.323-36-4 Трубы 1 1,201
1 3334-204-2 Планка 1 0,029
2 3334-86 Шайба с упорами 1 0,18
2 Сб.323-03-9 Труба 1 0,319
3 Сб.3334-10-5 Муфта привода 1 1,282
4 3334-20-1 Тарелка пружины 1 0,025
4 Сб.323-05-9 Труба 1 0,316
5 3334-35-1 Гайка валика привода 1 0,12
6 3334-33 Шайба замковая 1 0,006
6 Сб.323-07-9 Труба 1 0,317
7 308-90 Шпонка сегментная 1 0,005
8 327-86 Прокладка 1 0,0001
9 3334-80-2 Винт стопорный 1 0,009
10 3334-79-1 Кольцо уплотнительное 1 0,006
11 Сб.3334-15 Кожух 1 1,803
12 3334-79-2 Кольцо уплотнительное 1 0,008
13 3334-36-2 Втулка привода 1 0,645
18 Сб.323-06-9 Труба 1 0,323
19 Сб.323-04-9 Труба 1 0,31

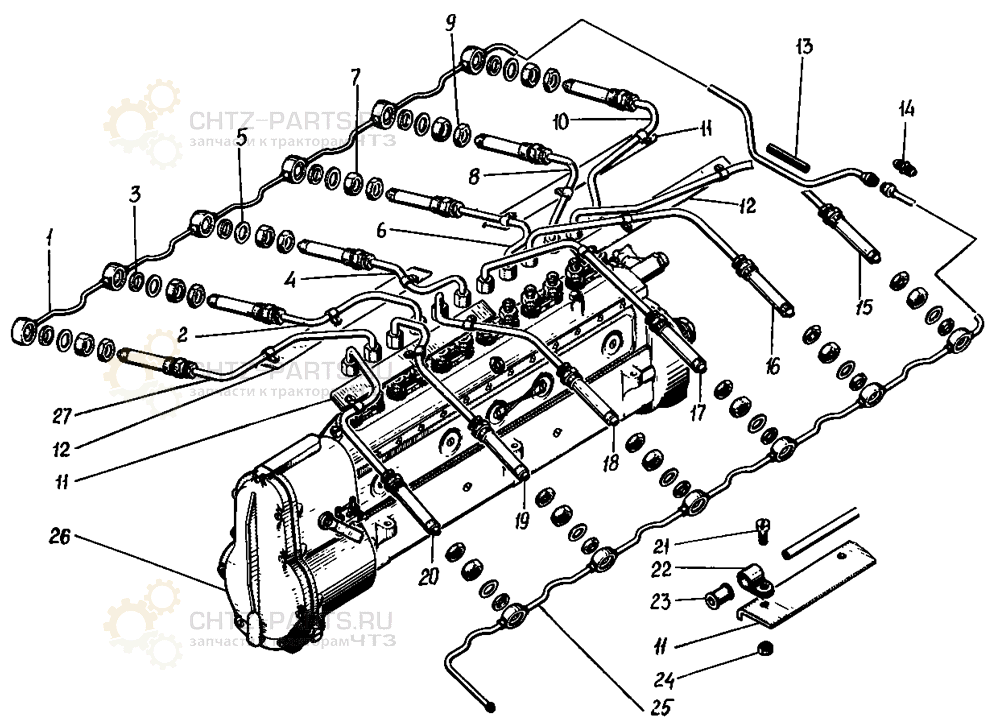

Муфта привода топливного насоса и трубопровод высокого давления на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 Сб.3334-176-5 Труба отвода топлива 1 0,23
3 3334-171 Кольцо уплотнительное 24 0,0024
5 323-91-1 Шайба 12 0,003
7 351-14 Гайка М8х1,5 12 0,015
8 Сб.323-09-9 Труба 1 0,328
9 323-92 Гайка М8х1,5 2 0,012
10 Сб.323-11-9 Труба 1 0,35
11 328-56 Угольник крепления трубок 2 0,138
12 323-55 Угольник крепления трубок 2 0,138
13 3334-238 Трубка 1
14 3334-241 Штуцер 1 0,025
15 Сб.323-12-9 Труба 1 0,359
16 Сб.323-10-9 Труба 1 0,338
17 Сб.323-08-9 Труба 1 0,328
20 Сб.323-02-9 Труба 1 0,323
21 356-22 Винт М5х12 12 0,3
22 323-43-2 Скоба для крепления трубок 12 0,005
23 323-44-2 Прокладка 12 0,001
24 351-13 Гайка М5 12 0,0012
25 Сб.3334-175-5 Труба отвода топлива 1 0,233
26 Сб.327-00-45 Насос топливный 1 37,67
27 Сб.323-01-9 Труба 1 0,335
