Нагнетатель В-46-6



Нагнетатель на В-46-6
Поделиться

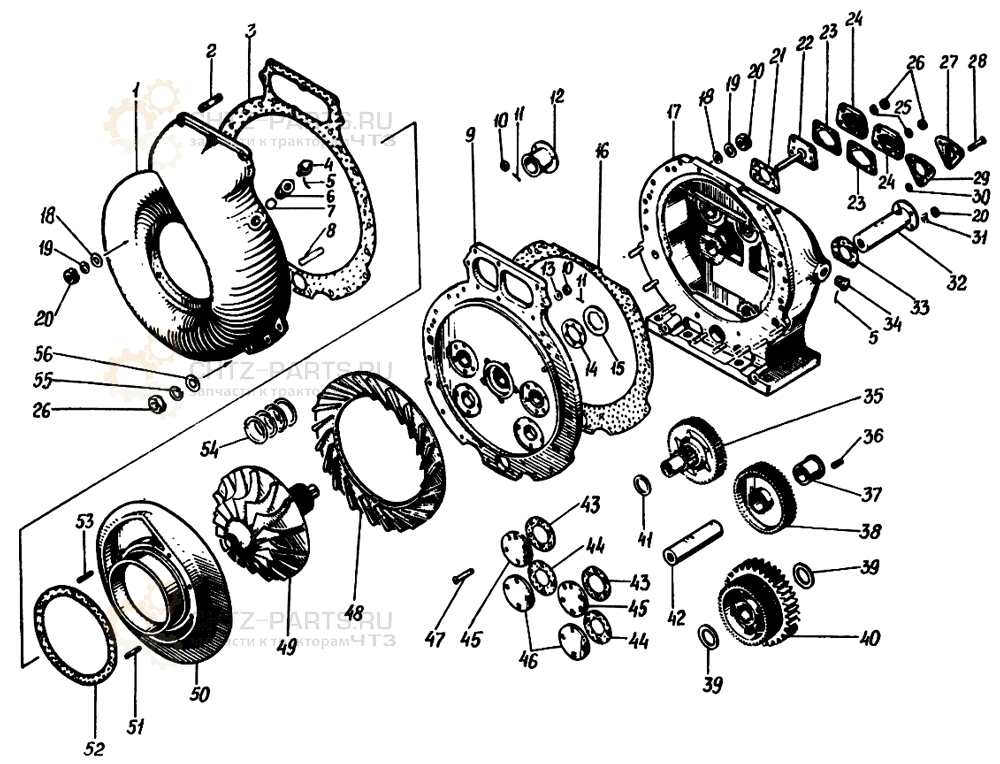

Нагнетатель на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.3338-109 Шестерня большая 1 0,894
Сб.3338-401-10 Нагнетатель Н-46-6 1 40
Сб.3338-404-7 Улитка с диском 1 8,5
Сб.3338-408-1 Шестерня с втулкой 1 1,87
Сб.3338-409 Шестерня промежуточная 2 1,28
Сб.3338-410-3 Шестерня малая 1 0,885
Сб.3338-413-1 Шестерня с поводком 1 3,5
1 3338-422-1 Улитка 1 5,35
2 350-33-2 Шпилька 8 0,01
3 3338-456-2А Прокладка улитки 1 0,04
4 301-101 Заглушка 1 0,02
5 354-22 Проволока стопорная 4
6 301-106-1 Втулка 1 0,025
7 355-08 Кольцо 1 0,14
8
9 Сб.3338-403-2 Крышка нагнетателя 1 5,5
10
11
12 3338-439А Стакан оси 2 0,115
13 353-04-2 Шайба 20 0,0009
14 3338-151 Кольцо калибровое 1 0,031
15 3338-150 Кольцо опорное 1 0,029
15 3338-156 Заглушка корпуса 2 0,086
16 3338-455-2А Прокладка корпуса 1 0,005
17 Сб.3338-402-4 Корпус нагнетателя 1 14
18 353-04-1 Шайба 18 0,0006
19 353-23 Шайба 18 0,801
20 351-06 Гайка 22 0,0025
21 3338-477 Прокладка 2 0,0015
22 Сб.3338-416 Фланец подвода масла 2 0,036
23 3338-476 Прокладка 3 0,0012
24 3338-468-1 Заглушка 3 0,08
25 353-26 Шайба 2 2,914
26 351-67 Гайка 30 0,004
27 3338-443 Заглушка 2 0,103
28 356-58 Винт М6х37 6 2,3
29 3338-444 Прокладка 2 0,0015
30 3338-480 Кольцо уплотнительн, 6 0,0004
31 353-11 Шайба 4 0,0011
32 Сб.3338-414 Ось в сборе 1 0,695
33 3338-454 Прокладка 1 0,0018
34 3338-498 Заглушка 1 0,058
35 Сб.3338-412-2 Шестерня большая 2 2,45
36
37 3338-437 Втулка шестерни 1 0,08
38 3338-438 Шестерня промежуточная 1 1,2
39 3308-257 Кольцо установочное 2 0,012
40 Сб.3338-407-4 Блок шестерен 1 6,03
41 308-72-2 Кольцо установочное 2 0,012
42 3338-440 Ось шестерни 2 0,46
43 3338-155 Прокладка 2 0,0019
44 3338-442 Прокладка 2 0,002
46 3338-441 Заглушка 2 0,088
47 356-77 Винт М6х30 20 0,006
48 3338-424-9 Диффузор 1 0,85
49 Сб.3338-405-4 Ротор нагнетателя 1 2,5
50 3338-423-5 Диск улитки 1 2,5
51 350-16А Шпилька 7 0,005
52 3338-479 Прокладка патрубка 1 0,0006
53 350-02 Шпилька 1 0,004
54 3338-472 Кольцо 4 0,006
55 353-24 Шайба 30 1,638
56 353-05-1 Шайба 18 0,0015

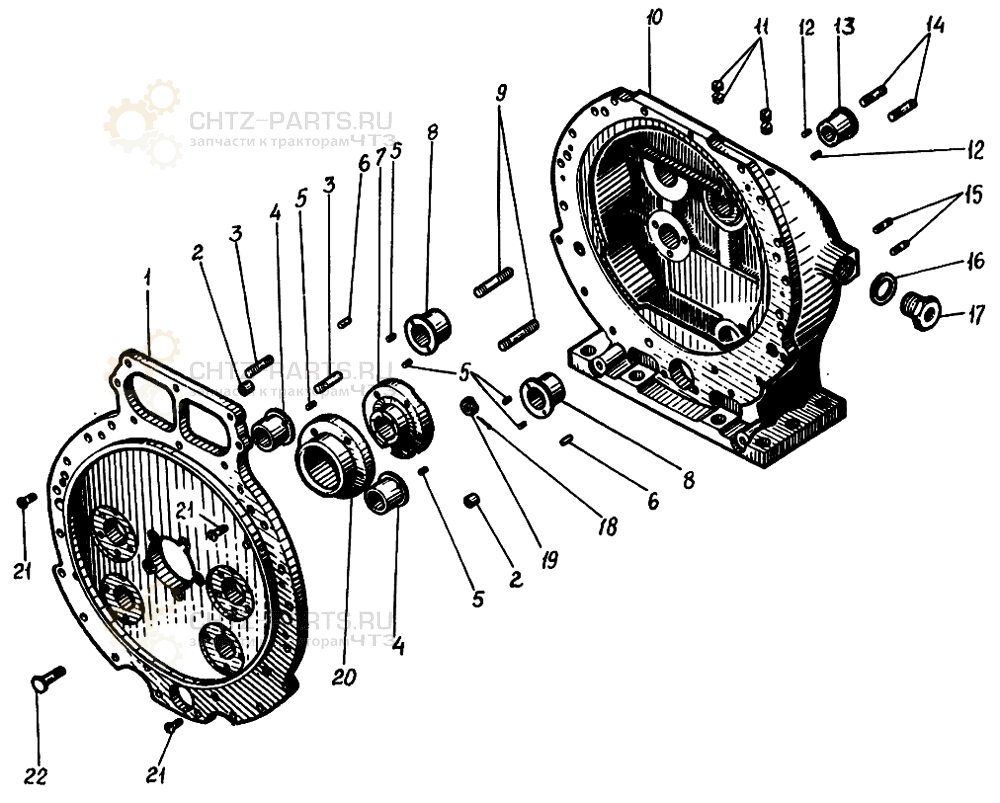

Нагнетатель на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 3338-421-1 Крышка нагнетателя 1 4,1
2 3338-170 Втулка установочная 2 0,0045
3 350-05 Шпилька 2 0,007
4 Сб.3338-428 Втулка крышки 2 0,086
5 356-57 Шуруп стопорный 12 0,0011
6 352-31 Штифт 2 0,0021
7 3338-466 Подшипник 1 0,54
8 3338-427 Втулка корпуса 2 0,07
9 350-37 Шпилька 18 0,02
10 3338-420-3 Корпус нагнетателя 1 7,87
11 356-63-3 Заглушка 6 0,023
12 356-51 Шуруп стопорный 2 0,0024
13 3338-432-1 Втулка вала 1 0,08
14 350-15 Шпилька 12 0,012
15 350-03 Шпилька 4 0,004
16 355-10 Кольцо 2 0,2
17 402-28-1 Втулка 2 0,056
18 354-09 Шплинт 31 0,23
19 351-28 Гайка 31 0,0025
20 3338-474 Обойма 1 0,385
21 356-81 Винт М6х18 3 0,004
22 3338-467 Болт 5 0,01

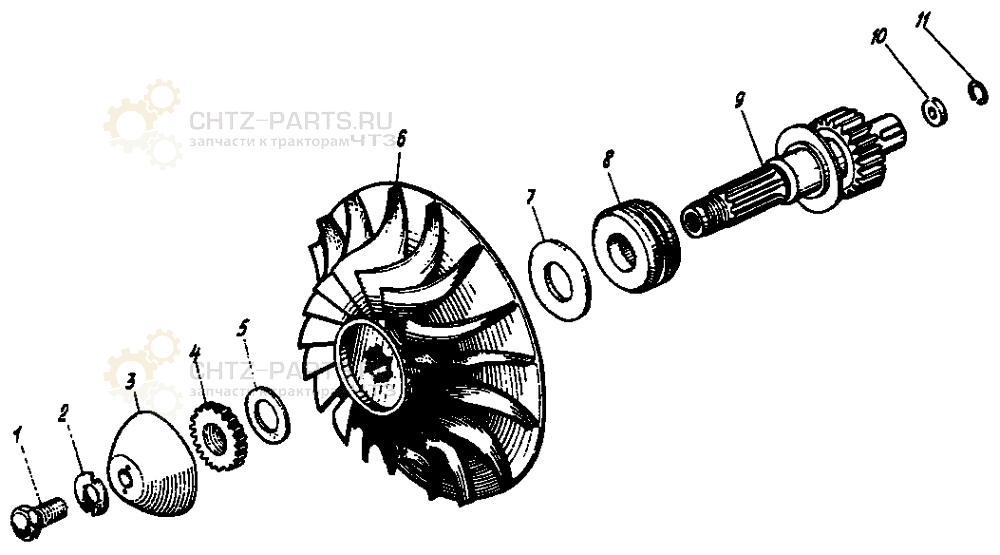

Нагнетатель на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 3338-436-1 Винт М10х28 1 0,03
2 3338-462-1 Шайба стопорная 1 0,003
3 3338-435-1 Колпачок 1 0,118
4 3338-433-2 Гайка вала 1 0,061
5 3338-452 Шайба 1 0,01
6 3338-431-5 Крыльчатка 1 1,45
7 3338-429 Кольцо 1 0,0163
8 3338-473 Втулка 1 0,115
9 Сб.3338-406 Вал крыльчатки 1 0,89
10 3338-138 Жиклер 1 0,0035
11 3338-167 Кольцо пружинное 1 0,0005


Нагнетатель на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 3338-453-2 Обойма пружин 6 0,044
2 3338-53 Пружина 12 0,012
3 3338-448-2 Обойма пружин 6 0,044
4 3338-451 Болт М9х50 6 0,061
5 3338-447-1 Венец 1 1,5
6 3338-446-1 Поводок блока 1 1,46
7 3338-445-1 Шестерня 1 1,65
8 3338-449-1 Втулка блока 1 0,226
9 352-02-1 Штифт 3 0,0003
10 351-24-1 Гайка 6 0,007
11

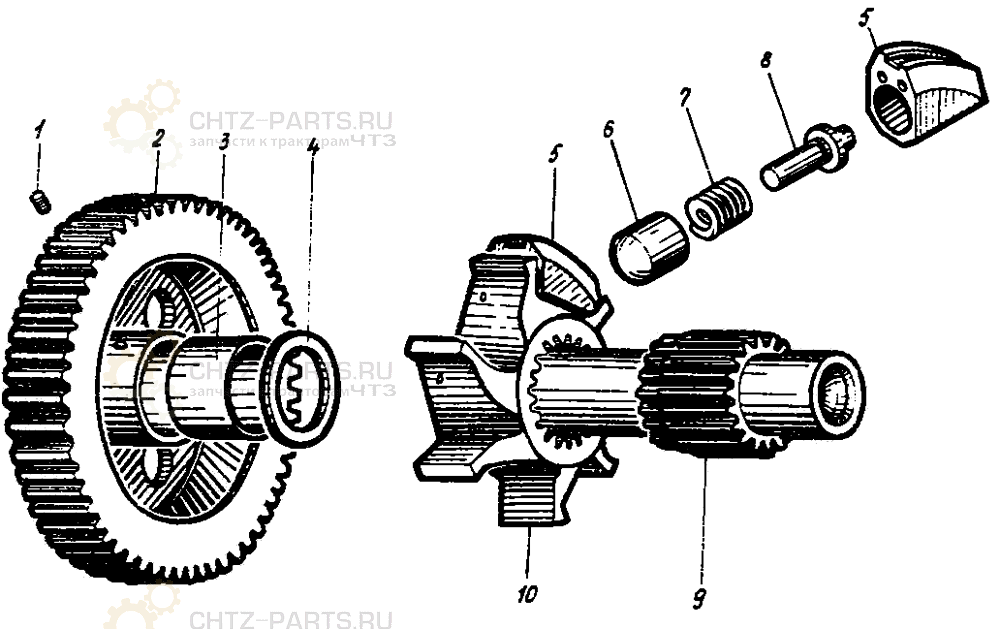

Нагнетатель на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1
2 3338-145 Шестерня большая 1 0,854
3 3338-146 Втулка большой шестерни 1 0,04
4 3338-148 Шайба 1 0,0053
5 3338-57-4 Сухарь 12 0,081
6 3338-55-4 Колпачок 12 0,012
7 3338-471 Пружина 6 0,016
8 3338-469-1 Штифт сухаря 6 0,0115
9 3338-457 Шестерня малая 1 0,585
10 3338-458-3 Поводок 1 0,3
