Насос масляный В-46-6



Поделиться

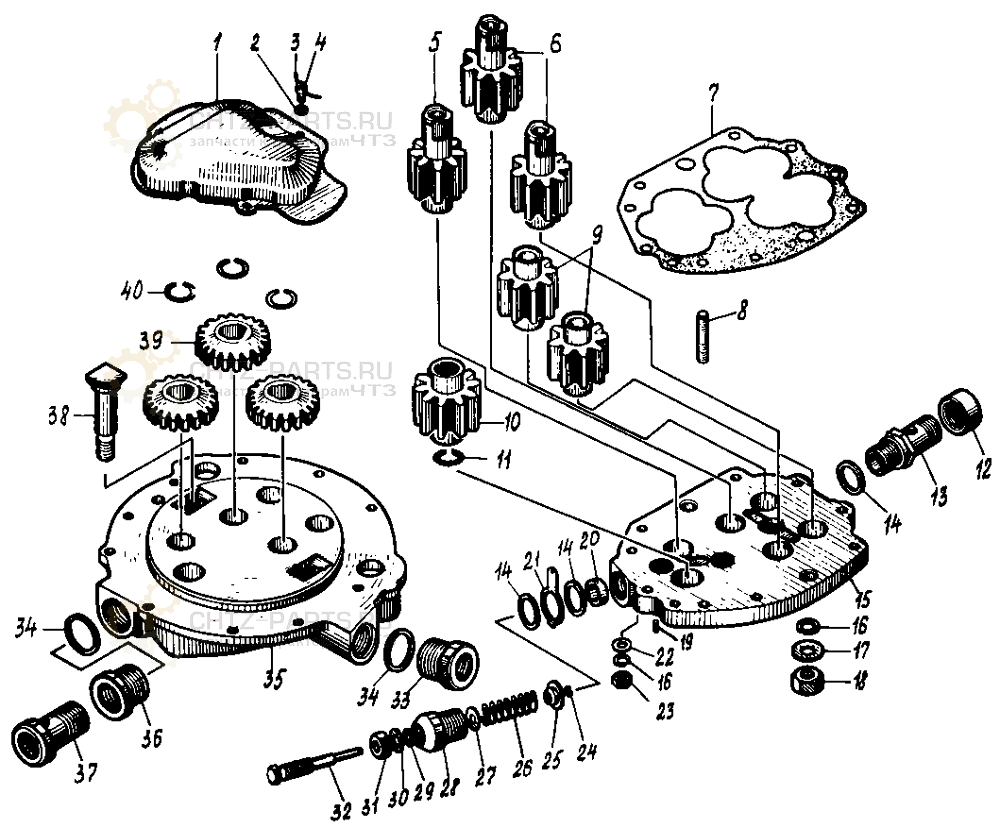

Насос масляный на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.3312-00-15 Насос масляный 1 9,465
Сб.312-03-5 Клапан редукционный 1 0,22
Сб.3312-90-5 Корпус с крышкой 1 5,715
Сб.3312-91-4 Корпус масляного насоса 1 3,55
Сб.3312-92-2 Крышка масляного насоса 1 1,9
Сб.3312-94-1 Шестерни спаренные 2 0,645
Сб.3312-95-1 Шестерни спаренные 1 0,665
Сб.33312-113-2 Шестерня с кольцом 1
1 3312-75 Кожух шестерен 1 0,2
2 351-03-2 Шайба чистая 5 3 0,0007
3 354-22 Проволока стопорная 4
4 302-44 Винт 3 0,002
5 3312-98 Шестерня масляного насоса ведомая 1 0,45
6 3312-99 Шестерня масляного насоса ведущая 2 0,468
7 412-57-1А Прокладка 1 0,066
8 350-40-1 Шпилька М8х48 10 0,14
9 3312-100 Шестерня 2 0,41
10 3312-101-4 Шестерня масляного насоса ведомая 1 0,47
11 308-19 Кольцо 1 0,001
12 412-35-1 Гайка глухая 1 0,1
13 412-53 Штуцер 1
14 355-10 Кольцо 24х30 33 0,2
15 3312-97-1 Крышка масляного насоса 1 1,8
16 353-24 Шайба 8Т65Г06 10 1,638
17 353-38 Шайба 14 2 0,01
18 351-61 Гайка М14х1,5 2 0,008
19 312-87 Шуруп стопорный 1 0,007
20 312-86 Седло клапана 1 0,012
21 312-13-2 Замок пластинчатый 1 0,005
22 353-05-1 Шайба чистая 8 10 0,0015
23 351-02 Гайка М8 10 0,0055
24 312-14 Кольцо стопорное 1 0,01
25 312-09-1 Клапан 1 0,01
26 312-12-4 Пружина клапана 1 0,03
27 312-11-2 Шайба упорная пружины 1 0,0024
28 312-08-2 Корпус клапана 1 0,13
29 412-161А Кольцо 1 0,005
30 353-07-1 Шайба чистая 10 1 0,002
31 351-60 Гайка М10х1 1 0,009
32 312-10-4 Болт установочный 1 0,04
33 350-114-1 Втулка 1 0,153
34 412-38 Прокладка 2 0,001
35 3312-96-1 Корпус масляного насоса 1 3,1
36 3312-112 Втулка 1 0,095
37 412-74 Зажим 1 0,165
38 412-31-1 Болт призонный 2 0,13
39 412-25-2 Шестерня привода масляного насоса 3 0,25
40 412-29-1 Кольцо стопорное 3 0,0016
