Насос топливный и регулятор В-46-6



Насос топливный и регулятор на В-46-6
Поделиться

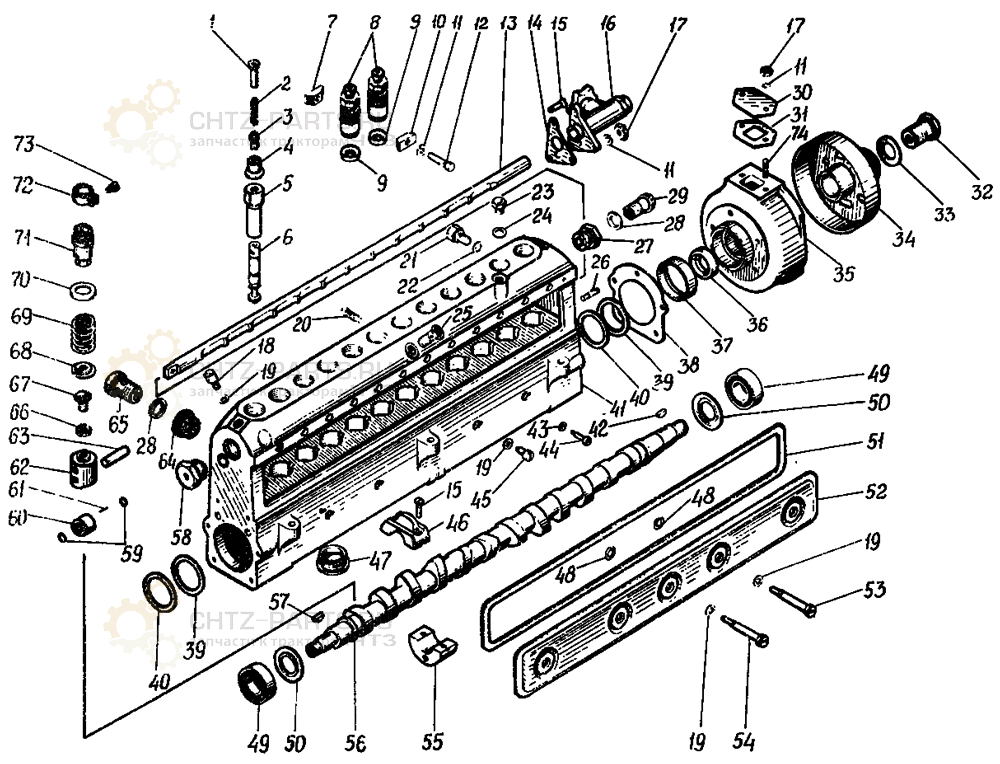

Насос топливный и регулятор на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.327-00-45 Насос топливный НК-12М 1 37,67
Сб.327-10-52 Крышка корпуса насоса 1 0,818
Сб.327-13-1Б Подшипник 5 0,105
Сб.327-15-5 Толкатель 12 0,158
Сб.3327-04B Вал топливного насоса 1 4,231
Сб.3327-05-12 Корпус топливного насоса 1 12,451
Сб.3327-06 Гильза поворотная 12 0,0726
Сб.3327-07-02 Элемент насосный 12 0,152
Сб.315-601-9 Корпус регулятора 1 2,265
Сб.315-606-5 Тяга 1
Сб.315-608-1 Рычаг 1 0,167
Сб.315-662-3 Рычаг регулятора 1 0,355
Сб.315-663-21 Корпус регулятора 1 2,45
Сб.315-664-2 Втулка 1 0,844
Сб.315-665 Рычаг 1 0,252
1 3327-121-1 Ограничитель 12 0,008
2 327-78-7 Пружина нагнетательного клапана 12 0,011
3 Сб.3327-08-1A Клапан нагнетательный 12 0,031
4 3327-60-1 Седло клапана 12 0,025
5 3321-58-1 Гильза плунжера 12 0,1
6 3327-57-3 Плунжер 12 0,058
7 3327-103 Планка стопорная 6 0,013
8 3327-77-9 Штуцер 12 0,15
9 3327-61-3 Прокладка 12 0,0005
10 3327-104 Планка стопорная 6 0,012
11
12 3327-105 Болт 6 0,008
13 327-75-6 Рейка регулирующая 1 0,83
14 327-176 Прокладка 1 0,0027
15 327-44 Винт стяжной 17 0,004
16 Сб.327-145-10 Ограничитель максимальной подачи топлива 1 0,555
17 351-06 Гайка М6 10 0,0025
18 327-90-1 Пробка 2 0,012
19 327-126 Прокладка 12 0,0001
20 327-76-1А Винт стопорный 1 0,007
21 327-33-1 Заглушка 1 0,028
22 355-06 Кольцо 12х16 1 0,06
23 301-101 Заглушка 1 0,02
24 329-31A Прокладка 1 0,0004
25 320-37 Зажим 2 0,023
26 350-02 Шпилька М6х26 9 0,004
27 327-24-1 Штуцер 1 0,046
28 355-08 Кольцо 18х24 4 0,14
29 3327-112-2 Зажим 1 0,06
30 3327-139-3 Крышка 1 0,05
31 3327-140-1 Прокладка 1 0,0051
32 3334-34-3 Гайка 1 0,098
33 3334-33 Шайба замковая 1 0,006
34 Сб.3334-07-13 Маховик 1 0,972
35 Сб.3327-03-6 Букса 1 0,813
36 Сб.327-18-1А Манжета армированая 2 0,0106
37 327-99-2 Гильза 2 0,035
38 327-108-1 Прокладка 1 0,0052
39 327-102 Прокладка 4 0,002
40 327-89-2 Прокладка 4 0,0008
41 3327-20-11 Корпус топливного насоса 1 12,2
42 308-90 Шпонка сегментная 1 0,005
43 327-86 Прокладка 12 0,0001
44 3327-85А Винт установочный 12 0,0069
45 3327-84А Винт стопорный 1 0,0077
46 327-43-1Б Крышка подшипника 5 0,035
47 327-82 Пробка корпуса 12 0,1
48 327-66 Кольцо упорное 5 0,0003
49 327-46 Подшипник 205К 2 0,013
50 327-45 Маслоотражатель 2 0,005
51 327-64-1А Прокладка 1 0,0117
52 327-63-2 Крышка корпуса 1 0,0117
53 327-65А Винт крышки 2 0,026
54 327-65 Винт крышки 3 0,027
55 327-42-1Б Подушка подшипника 5 0,058
56 3327-41 Вал топливного насоса 1 3,47
57 Сб.3327-02-8 Букса шарикоподшипника 1 0,793
58 315-621 Заглушка 1 0,088
59
60 327-92-2А Ролик толкателя 12 0,028
61
62 327-91-1 Корпус толкателя 12 0,086
63 327-93-1 Палец толкателя 12 0,022
64 3327-122 Штуцер 1 0,038
65 3327-112 Зажим 1 0,05
66 327-52 Контргайка толкателя 12 0,005
67 327-51-3 Болт толкателя 12 0,014
68 3327-81-1 Тарелка пружины нижняя 12 0,015
69 3327-79-1А Пружина 12 0,053
70 3327-80-1 Тарелка пружина верхняя 12 0,005
71 3327-54 Гильза поворотная 12 0,035
72 327-55-1 Венец зубчатый 12 0,018
73 327-56-1 Шуруп венца 12 0,002
74 350-16A Шпилька М6х32 2 0,005

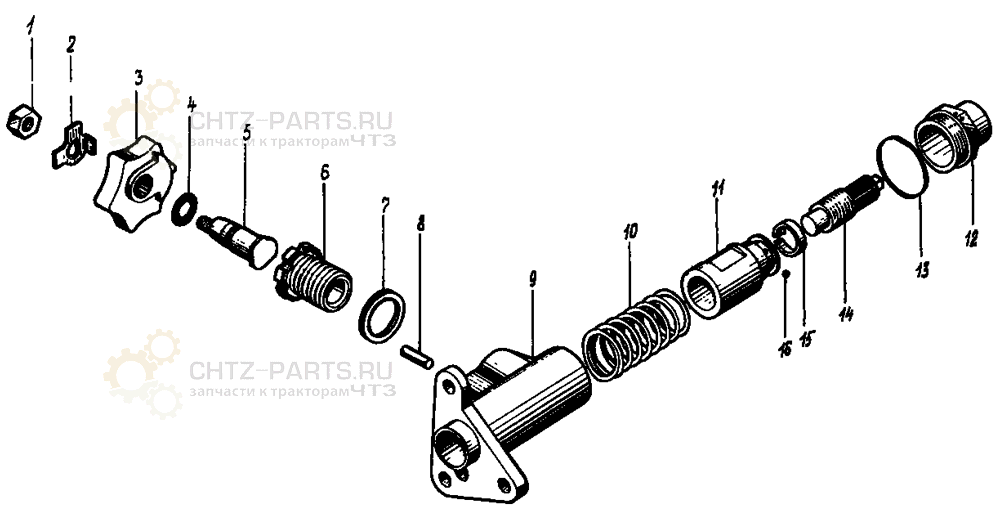

Насос топливный и регулятор на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 351-02 Гайка М8 3 0,0055
2 327-177 Шайба стопорная 1
3 327-168-3 Маховичок 1 0,06
4 327-178 Кольцо уплотнительн, 1 0,0003
5 327-166-8 Валик фиксатора 1 0,03
6 327-167 Втулка фиксатора 1 0,04
7 355-22 Кольцо 20х26 1 0,15
8 352-22 Штифт цилиндрический 4С3 х 18 1 0,002
9 327-162 Корпус ограничителя 1 0,27
10 327-164 Пружина 1 0,02
11 327-70-12 Гильза упора 1 0,06
12 327-165 Колпачок 1 0,045
13 327-170 Кольцо уплотнительн, 1 0,0005
14 327-163-3 Упор 1 0,04
15 327-210-2 Кольцо пружинное 1 0,0006
16 327-211 Шарик Б 1У 3 мм Н 1 0,0001

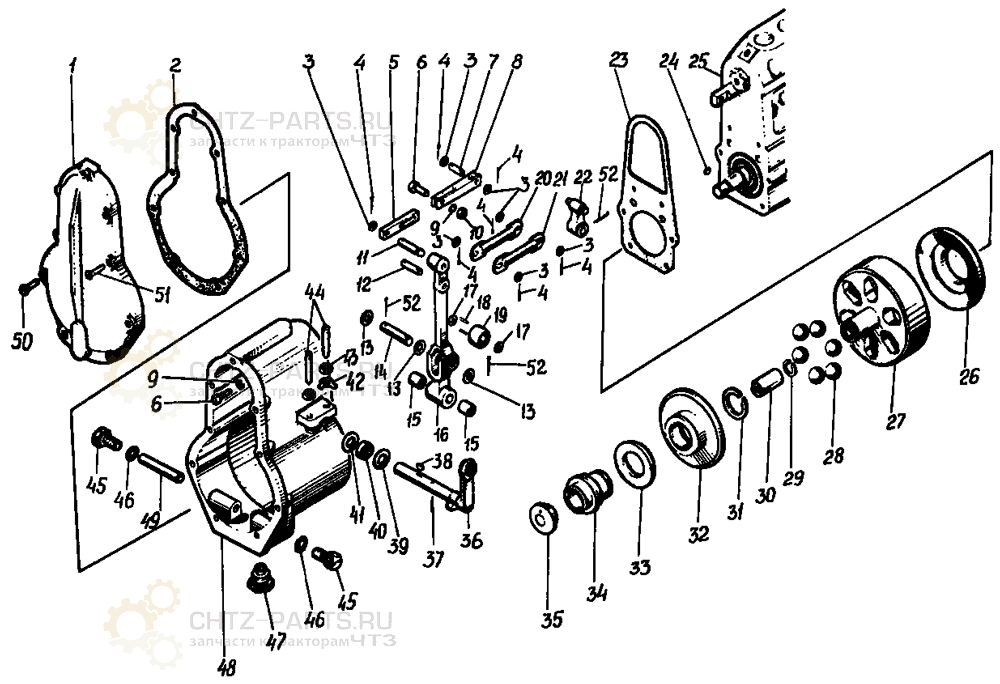

Насос топливный и регулятор на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 315-620-5 Крышка регулятора 1
2 315-645A Прокладка под крышку 1 0,0085
3 353-04-1 Шайба чистая 6 17 0,0006
4 354-17 Шплинт 2х12 8 0,324
5 315-643-4 Поводок шарнира 1 0,03
6 356-84 Болт М6х20 2 0,0065
7 315-42 Цапфа 1 0,004
8 315-44-6 Звено шарнира 2 0,02
9 353-23 Шайба 6Т 17 0,801
10
11 315-637-1 Палец рычага 1 0,007
12 315-632-1 Палец пружин 2 0,006
13 353-07-1 Шайба чистая 10 2 0,002
14 315-635-1 Палец упора 1 0,025
15 315-636-1 Втулка рычага регулятора 2 0,012
16 315-617-2 Рычаг регулятора 1 0,24
17 327-94-1 Шайба толкателя 25 0,0005
18 327-95 Ролик 2,5х13,8 А3 195 0,0005
19 315-622-2 Ролик 1 0,0267
20 Сб.3315-602-1 Пружина регулятора 1 0,037
21 Сб.3315-603-2 Пружина регулятора 1 0,027
22 Сб.315-661-1 Рычаг пружинг 1 0,046
23 327-109-1 Прокладка 1 0,0078
24 308-88 Шпонка сегментная 1 0,002
25 Сб.3327-01-10 Корпус топливного насоса 1 12,226
26 315-610-2А Тарелка регулятора 1 0,555
27 315-611-2 Крестовина 1 1,742
28 315-614 Шарик II 25,4 мм П 6 0,065
29 353-28 Шайба 14Н 1 5,355
30 315-647 Гайка 1 0,055
31 315-644 Кольцо стопорное 1 0,002
32 315-613-3 Диск упора 1 0,52
33 315-646-1 Подшипник 8109 1
34 315-616-4 Втулка 1 0,21
35 315-615-3 Упор рычага 1 0,05
36 315-640-7 Валик с рычагом 1 0,16
37 354-19 Шплинт 3,2х18 1 1,27
38 315-64 Шпонка сегментная 3х5 1 0,001
39 315-639-1 Шайба 1 0,005
40 Сб.315-668 Манжета 1 0,0047
41 315-639 Шайба 1 0,003
42 353-16-1 Шайба стопорная 8 1 0,0019
43
44 315-49 Винт ограничителя 2 0,012
45 315-648-1 Пробка 2 0,015
46 315-649 Кольцо уплотнительн, 2 0,0001
47 315-682-1 Втулка 1 0,059
48 315-619-8 Корпус регулятора 1 2,23
49 315-618А Ось рычага регулятора 1 0,04
50 356-64 Винт М6х25 8 0,006
51 356-64-1 Винт М6х25 1 0,006
52 354-12 Шплинт 2х20 3 0,479
