Передача к агрегатам В-46-6



Поделиться

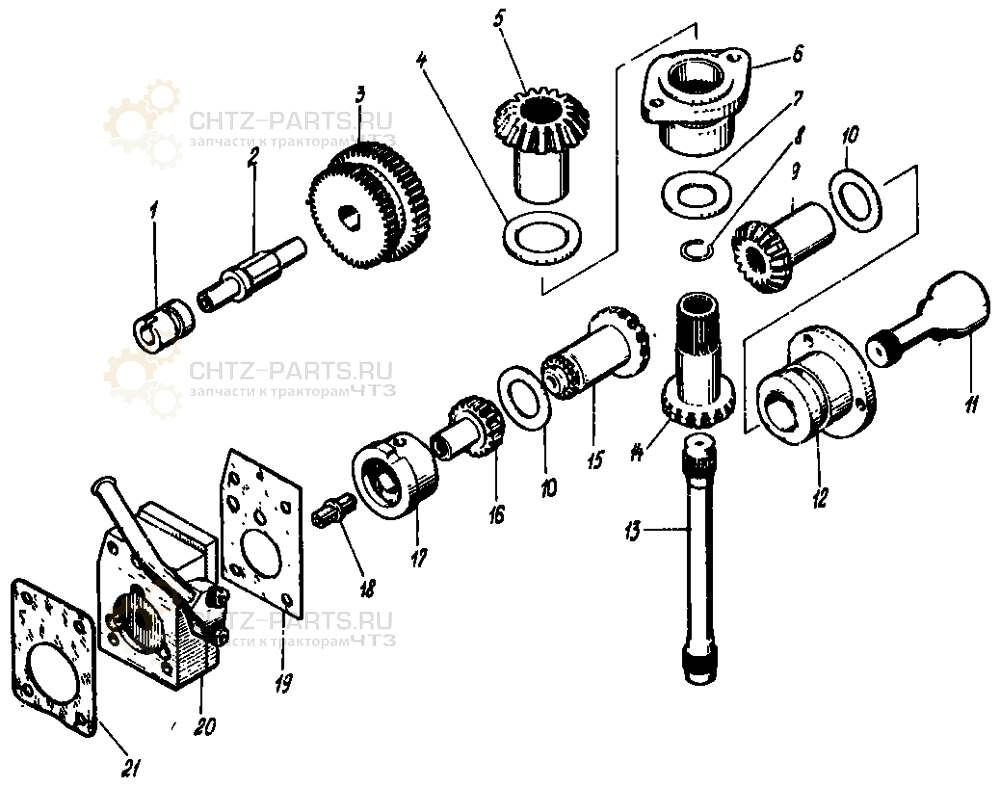

Передача к агрегатам на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 402-78-4 Подшипник 1 0,02
2 402-451-1 Валик привода тахометра 1 0,085
3 402-450 Блок шестерен 1 0,770
4 402-31-2 Кольцо установочное 1 0,0179
5 402-30-7 Шестерня 1 0,3
6 402-32-4 Подшипник шестерни привода к агрегатам 1 0,195
7 402-62 Кольцо установочное 1 0,0162
8 308-19 Кольцо стопорное 1 0,001
9 402-35-5 Шестерня 1 0,240
10 402-31 Кольцо установочное 2 0,021
11 402-37-7 Рессора привода водяного насоса 1 0,206
12 402-36-1 Подшипник шестерни привода водяного насоса 1 0,210
13 402-50-8 Рессора 1 0,3
14 402-34-9 Шестерня 1 0,250
15 402-39-4 Блок шестерен 1 0,440
16 402-43-2 Шестерня передачи к подкачивающему насосу 1 0,120
17 402-44-4 Подшипник 1 0,120
18 402-92 Валик 1 0,015
19 402-103-1 Прокладка 1 0,0014
20 Сб.402-93-1 Насос откачивающий 1 0,805
21 302-56-1 Прокладка 1 0,005
Сб.402-22-2 Валик привода 1 0,855
Сб.402-94-1 Корпус насоса 1 0,549

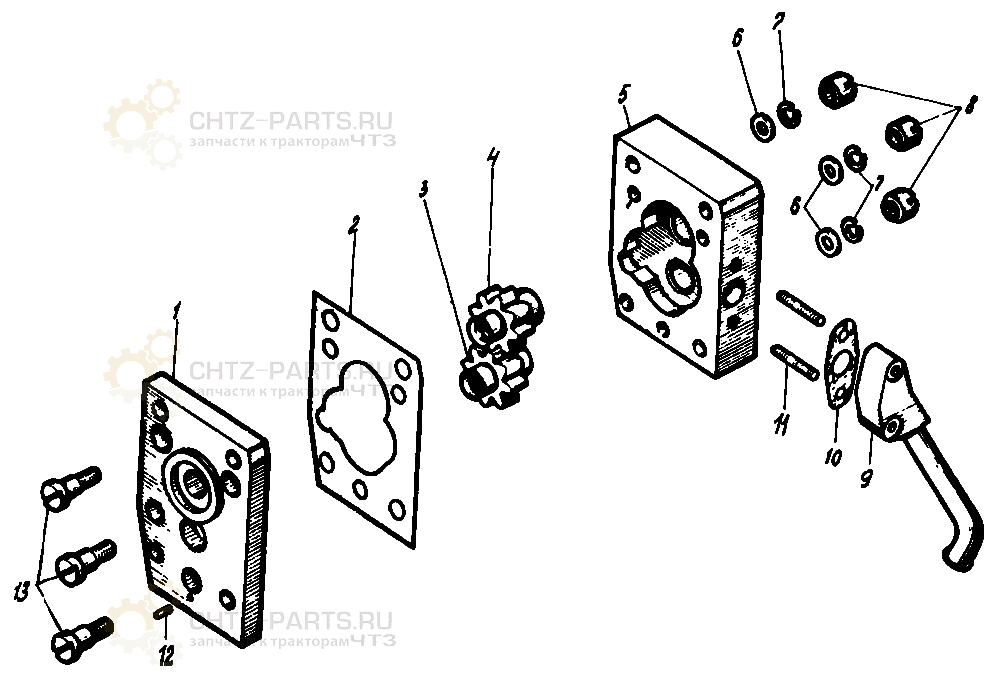

Передача к агрегатам на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 402-96-1 Плита нижняя 1 0,160
2 402-99-1 Прокладка 1
4 402-97 Шестерня ведущая 1 0,054
5 402-95-1 Плита верхняя 1 0,315
6 353-04-2 Шайба чистая 6 3 0,0009
7 353-23 Шайба 6Т 5 0,801
8 402-101 Гайка М6 3 0,007
9 Сб.402-104-2 Фланец с трубкой 1 0,133
10 402-107 Прокладка 1 0,006
11 308-05 Шпилька М6х35 2 0,007
12 352-02-1 Штифт цилиндрический 3х8 1 0,0003
13 402-100 Болт призонный 3 0,011
