Передача вертикальная В-46-6



Поделиться

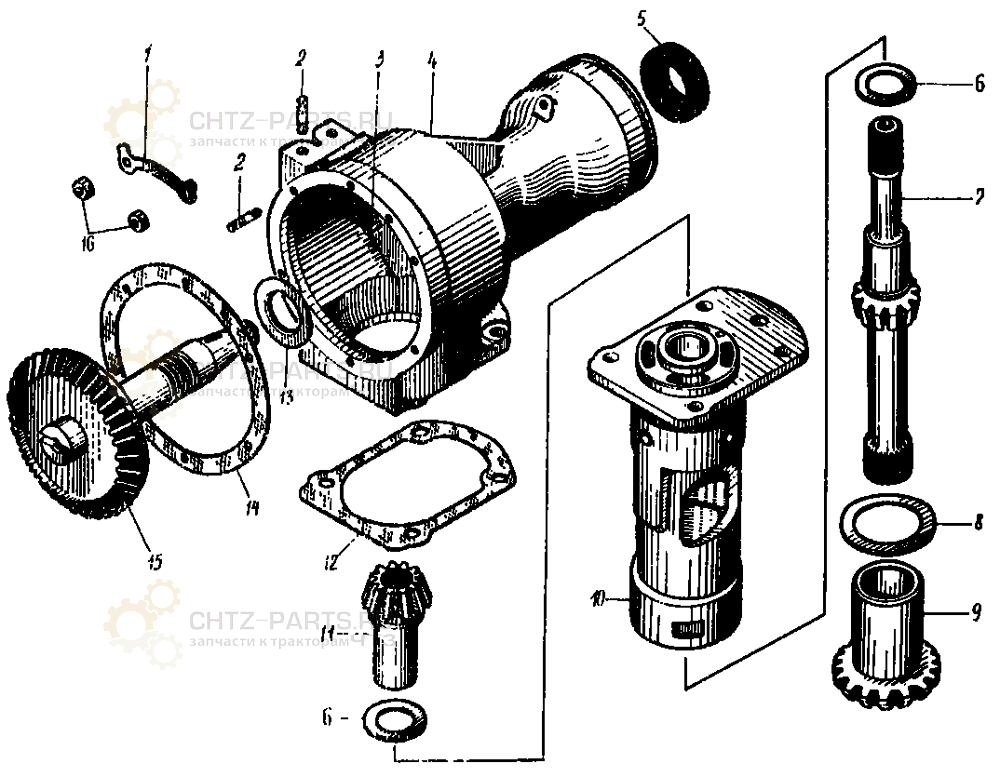

Передача вертикальная на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 Сб.3308-00-17 Передача вертикальная 1
2 350-02 Шпилька М6х26 10 0,004
3 Сб.308-04-13 Корпус привода топливного насоса 1 2,244
4 308-30-13 Корпус 1 2,2
5 Сб.308-170 Манжета 1 0,0194
6 308-72-2 Кольцо установочное 2 0,0106
7 308-63-7 Валик вертикальный 1 1,07
8 308-22-1 Кольцо установочное 1 0,026
9 308-64-3 Шестерня нижняя 1 0,7
10 Сб.3308-145-1 Подшипник 1 1,307
11 308-65-4 Шестерня верхняя 1 0,2
12 308-94-2 Прокладка 1 0,02
13 308-107 Кольцо установочное 1 0,21
14 308-56 Прокладка 1 0,006
15 3308-40-2 Валик привода топливного насоса 1 1,82

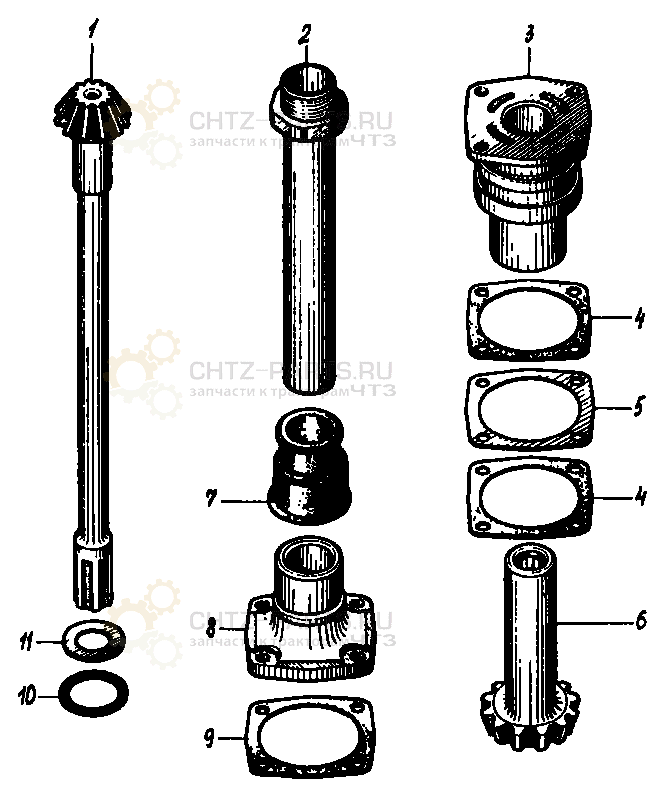

Передача вертикальная на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 308-67-2 Валик наклонный 2 1,025
2 Сб.308-09-3 Кожух наклонного валика 2 0,274
3 308-14-11 Подшипник 1 0,485
4 308-105 Прокладка 4 0,26
5 301-96 Прокладка 2 0,19
6 308-68-2 Шестерня наклонного валика 2 0,63
7 308-174-1 Втулка 2 0,45
8 308-83-8 Стакан кожуха 2 0,21
9 308-93 Прокладка 2 0,002
11 308-95 Кольцо установочное 2 0,14



...

...
