Шатун и поршень В-46-6



Поделиться

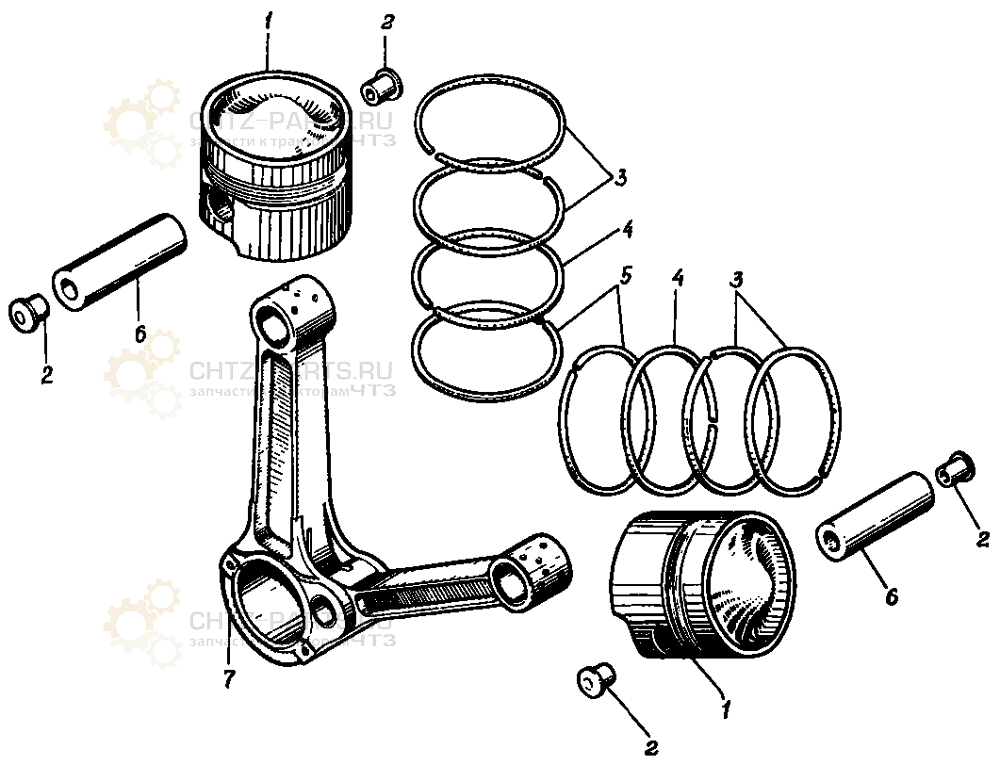

Шатун и поршень на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 3304-05-24-01 Поршень 12 3,07
2 304-11-5 Заглушка поршневого пальца 24 0,032
3 3304-06-9 Кольцо поршневое уплотнительное 24 0,045
4 3304-08-9 Кольцо поршневое маслосбрасывающее 12 0,045
5 3304-08-11 Кольцо поршневое маслосбрасывающее 12 0,045
6 304-10-3 Палец поршневой 12 1,040
7 Сб.3304-29-4 Шатун главный с прицепным 6 8,067

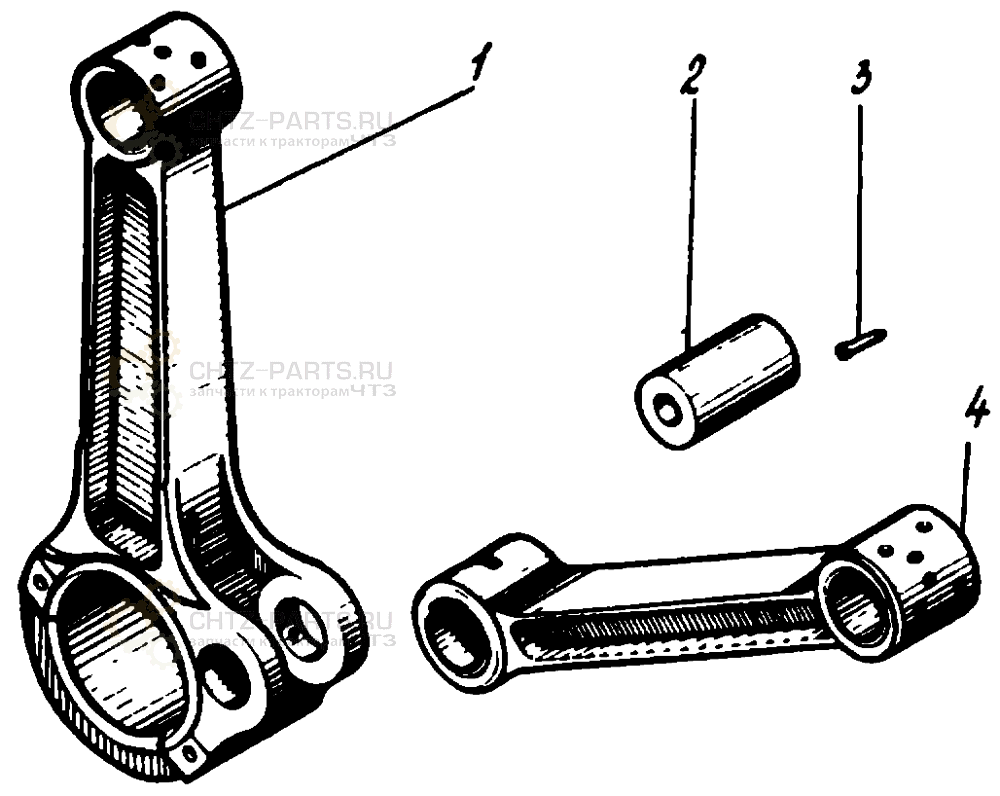

Шатун и поршень на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 Сб.3304-02-4 Шатун главный 6 5,6
2 Сб.304-04-1 Палец прицепного шатуна 6 0,522
3 304-33-1 Штифт установочный 6 0,005
4 Сб.3304-03-5 Шатун прицепной 6 2,14

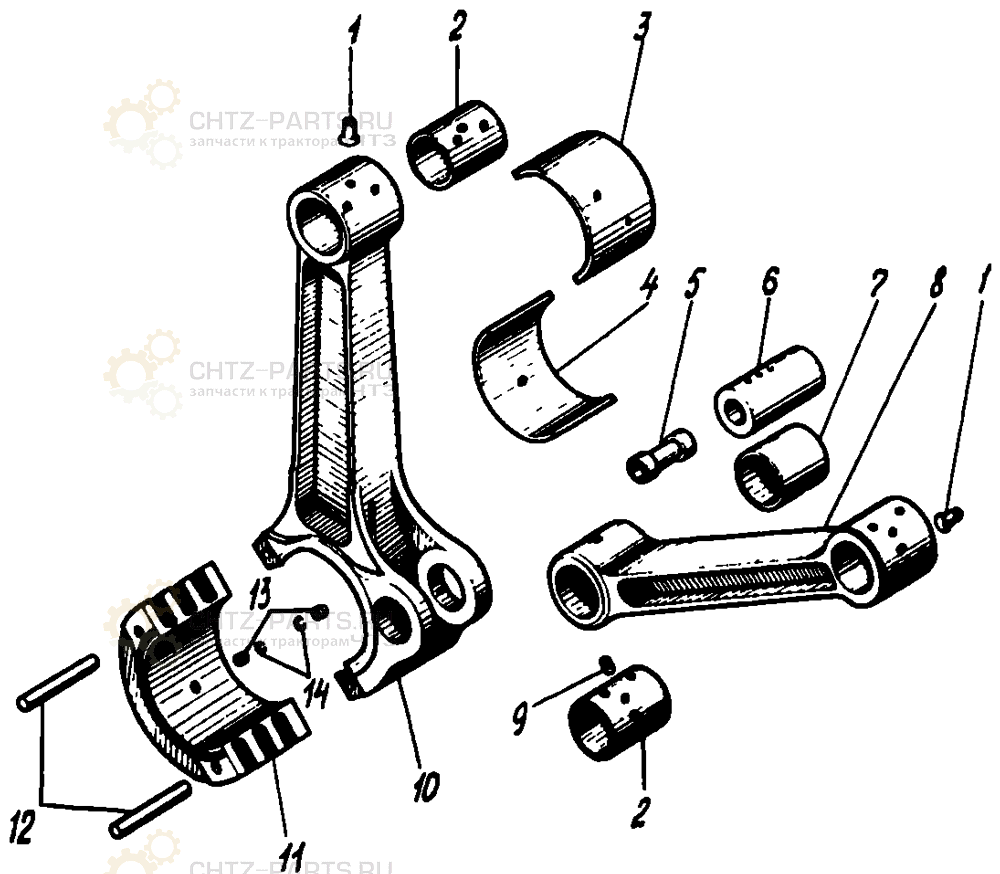

Шатун и поршень на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1 304-28-1 Втулка стопорная 12 0,003
2 304-13-3 Втулка верхней головки шатуна 12 0,145
3 Сб.3304-25 Вкладыш шатуна верхний 6 0,166
4 Сб.3304-26 Вкладыш шатуна нижний 6 0,166
5 304-32 Трубка 6 0,025
6 304-21-2 Палец прицепного шатуна 6 0,497
7 304-20-5 Втулка нижней головки шатуна 6 0,087
8 3304-19-3 Шатун прицепной 6 1,804
9 356-51 Шатун стопорный 6 0,0045
10 304-12-7 Шатун главный 6 4,155
11 304-15-2 Крышка главного шатуна 6 0,965
12 304-30 Штифт конический 12 0,0465
13 304-24-2 Штифт 12 0,00138
14 304-34 Кольцо стопорное 12 0,01
