Трубопровод масляный В-46-6



Поделиться

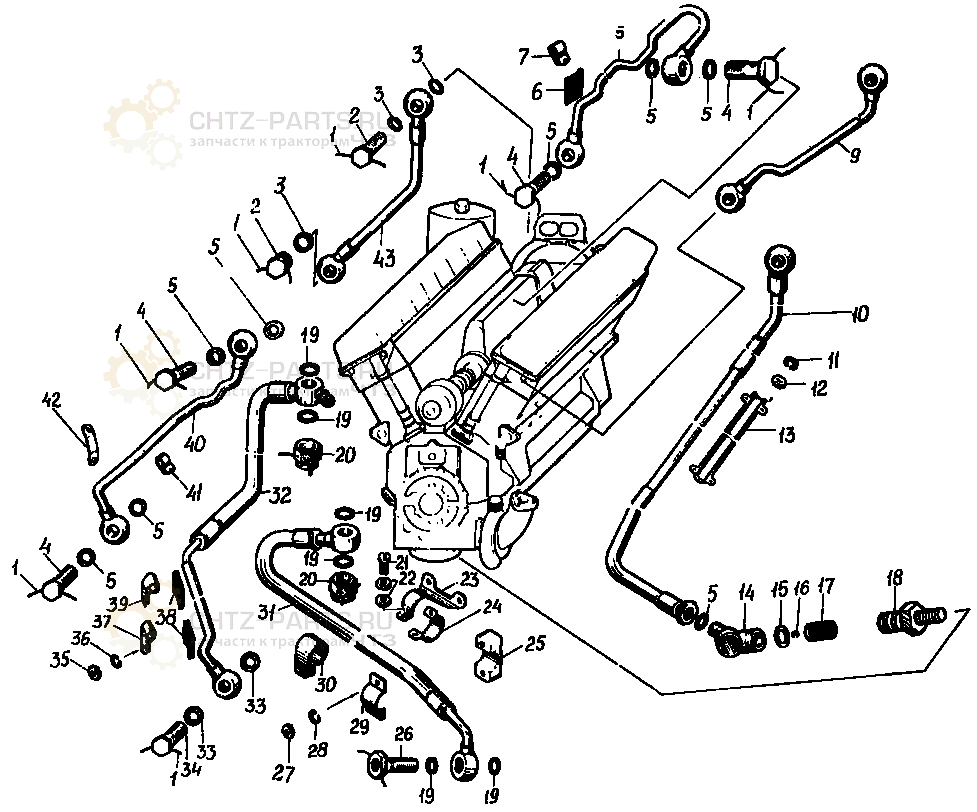

Трубопровод масляный на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.3320-00-33 Трубопровод масляный 1
Сб.420-57A Угольник поворотный 1 0,515
1 354-22 Проволока стопорная 6
2 3327-112 Зажим 1 0,05
3 355-08 Кольцо 18х24 3 0,14
4 320-37 Зажим 5 0,023
5 355-06 Кольцо 12х16 13 0,06
6 3335-38-4 Прокладка 3 0,0024
7 434-23 Хомут подвесной 1 0,008
8 Сб.420-183-5 Трубка 1 0,169
9 Сб.320-32A Труба правая 1 0,104
10 Сб.420-51-7 Шланг 1 0,815
11 353-23 Шайба 6Т 4 0,801
12 351-06 Гайка М6 4 0,0025
13 420-55А Щиток 1 0,25
14 420-59 Корпус 1 0,31
15 355-17 Кольцо 33х39 1 0,27
16 313-70 Шарик У22,225 мм НХ 1 0,042
17 420-60 Пружина 1 0,015
18 Сб.420-63Б Штуцер 1 0,12
19 355-10 Кольцо 24х30 4 0,2
20 3313-182 Гайка глухая 2 0,05
21 356-22-1 Винт М5х15 2 0,0044
22 351-13 Гайка М5 6 0,0012
23 3320-330-3 Кронштейн 1 0,07
24 3320-331-3 Скоба 1 0,021
25 Сб.3320-391 Проставка 1 0,115
26 312-74-1 Зажим 1 0,12
27 351-02 Гайка М8 6 0,0055
28 353-24 Шайба 8Т 6 1,638
29 3320-364-1 Скоба 1 0,034
30 3320-185 Хомут 4 0,03
31 Сб.3320-372-4 Трубопровод 1 2,365
32 Сб.3320-398 Трубопровод 1 1,48
33 355-13 Кольцо 22х30 2 0,24
34 320-63-1 Зажим 1 0,115
35 351-50 Гайка 4 0,012
36 353-15 Шайба стопорная II 3 0,0022
37 3320-298 Хомут 2 0,026
38 420-149-1 Прокладка 5 0,0042
39 3320-51 Хомут 3 0,02
40 Сб.320-33A Труба левая 1 0,104
41 3335-67 Хомут 2 0,003
42 Сб.3320-385 Планка 2 0,025
43 Сб.3335-70 Рукав гибкий 1



...

...
