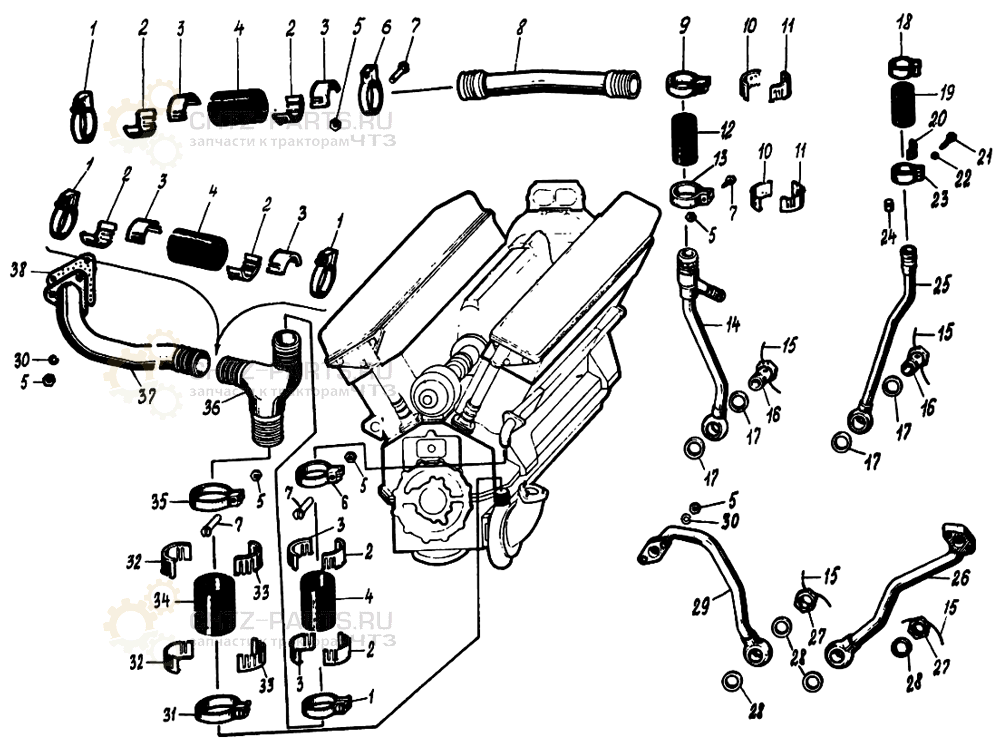

Трубопровод водяной В-46-6
# | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |
Сб.3321-00-16 | Трубопровод водяной | 1 | ||
1 | Сб.321-04-4 | Хомут | 8 | 0,071 |
2 | 3321-168 | Обойма | 8 | 0,015 |
3 | 3321-170 | Обойма | 8 | 0,008 |
4 | 321-20 | Шланг | 4 | 0,12 |
5 | 351-02 | Гайка М8 | 15 | 0,0055 |
6 | 321-16-4 | Лента хомута | 8 | 0,04 |
7 | 321-17-2 | Болт хомута | 12 | 0,026 |
8 | Сб.3321-149 | Труба средняя | 1 | 0,746 |
9 | Сб.421-18-1 | Хомут | 2 | 0,062 |
10 | 3321-213 | Обойма | 2 | 0,011 |
11 | 3321-214 | Обойма | 2 | 0,011 |
12 | 3321-09-1 | Шланг | 1 | 0,063 |
13 | 421-17 | Лента хомута | 1 | 0,03 |
14 | Сб.3321-114-3 | Труба подогрева верхняя левая | 1 | 0,445 |
15 | 354-22 | Проволока стопорная | 4 | |
16 | 320-63-1 | Зажим | 2 | 0,115 |
17 | 355-13 | Кольцо 22х30 | 4 | 0,24 |
18 | Хомут | 2 | 0,064 | |
19 | 3321-105 | Шланг | 1 | 0,05 |
20 | 421-48-1 | Накладка | 2 | 0,008 |
21 | 321-17-3 | Болт хомута | 2 | 0,017 |
22 | 353-04-2 | Шайба чистая 6 | 2 | 0,0009 |
23 | 3321-08-3 | Лента хомута | 2 | 0,03 |
24 | 321-18-2 | Гайка | 2 | 0,009 |
25 | Сб.3321-111-4 | Труба подогрева верхняя правая | 1 | 0,315 |
26 | Сб.421-26Д | Труба подогрева нижняя правая | 1 | 0,422 |
27 | 412-35-1 | Гайка глухая | 2 | 0,025 |
28 | 355-10 | Кольцо 24х30 | 4 | 0,2 |
29 | Сб.421-32-2А | Труба левая | 1 | 0,436 |
30 | 353-24 | Шайба 8Т | 3 | 1,638 |
31 | Сб.421-04-3 | Хомут | 2 | 0,071 |
32 | 3321-169 | Обойма | 2 | 0,016 |
33 | 3321-171 | Обойма | 2 | 0,01 |
34 | 421-20 | Шланг | 1 | 0,135 |
35 | 421-16-2 | Лента хомута | 2 | 0,045 |
36 | 3321-24-2 | Тройник | 1 | 0,425 |
37 | Сб.3321-121-3 | Труба водяная левая | 1 | 1,009 |
38 | 3321-146 | Прокладка | 1 | 0,012 |
