Установка системы суфлирования В-46-6



Поделиться

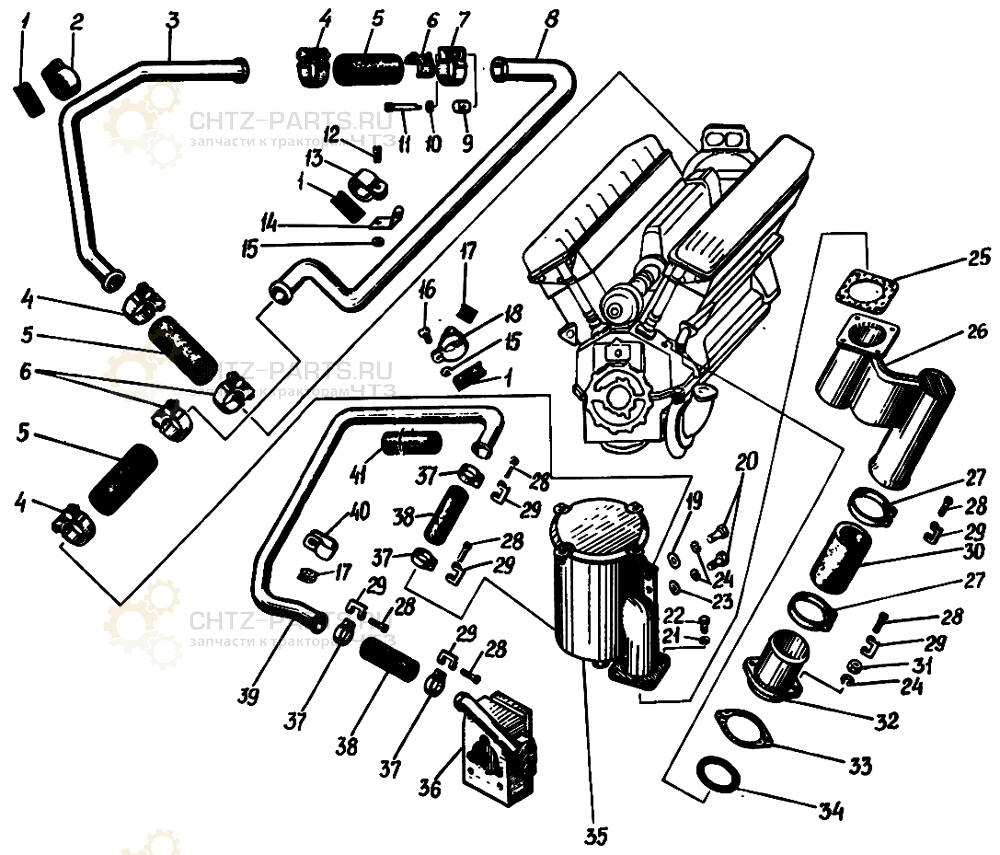

Установка системы суфлирования на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.3342-00-8 Установка системы суфлирования 1
1 420-149-5 Прокладка 4
2 3320-140 Хомут подвесной 1 0,0235
3 3342-229-1 Труба 1 0,266
4 Сб.3321-05-3 Хомут 6 0,064
5 3342-253 Шланг 3 0,06
6 421-48-1 Накладка 6 0,008
7 3321-08-3 Лента хомута 6 0,03
8 3342-230-1 Труба 1 0,667
9 321-18-2 Гайка хомута 6 0,009
10 353-04-2 Шайба чистая 6 6 0,0009
11 321-17-3 Болт хомута 6 0,017
12 356-22-1 Винт М5х15 3 0,0044
13 3342-243 Хомут 3 0,023
14 3342-224 Планка 3 0,018
15 351-13 Гайка М5 5 0,0012
16 356-22 Винт М5х12 2 0,3
17 420-149-2 Прокладка 2
18 Сб.3342-221 Хомут 1 0,018
19 3342-247 Шайба 2
20 356-138-1 Болт М8х20 3 0,014
21 353-23 Шайба 6Т 8 0,801
22 356-16-1 Болт М6х14 8 0,0065
23 353-05-1 Шайба чистая 8 1 0,0015
24 353-24 Шайба 8Т 5 1,638
25 3342-218-1 Прокладка 1 0,0015
26 Сб.3342-187-1 Раструб 1
27 ХЛ-475-П Лента 2 0,017
28 3342-235 Валик 6 0,0066
29 ХР-П Рамка 6 0,004
30 3342-231 Шланг 1 0,043
31 351-02 Гайка М8 2 0,0055
32 Сб.3342-185-1 Фланец 1 0,207
33 301-97-1 Прокладка 1 0,0009
34 3342-254 Кольцо 1 0,014
35 Сб.3342-188-3 Маслоотделитель 1
36 Сб.402-93-1 Насос откачивающий 1 0,805
37 ХЛ-225-П Лента 4 0,008
38 3342-251 Шланг 2 0,016
39 3342-232-5 Труба 1 0,23
40 3325-77-2 Хомут 1 0,011
41 3342-252 Шланг 1 0,08

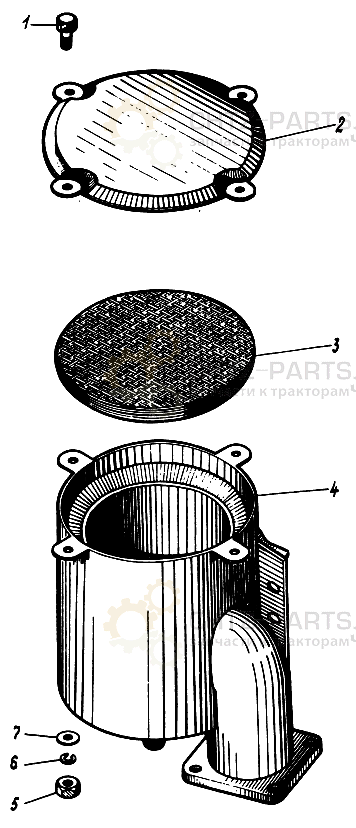

Установка системы суфлирования на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
1
2 Сб.3342-245 Крышка 1 0,134
3 3342-216 Сетка 38 0,012
4 Сб.3342-184-1 Корпус маслоотделителя 1
5 351-06 Гайка М6 4 0,0025
6 8
7 353-04-1 Шайба чистая 6 4 0,0006
