Вал коленчатый В-46-6



Поделиться

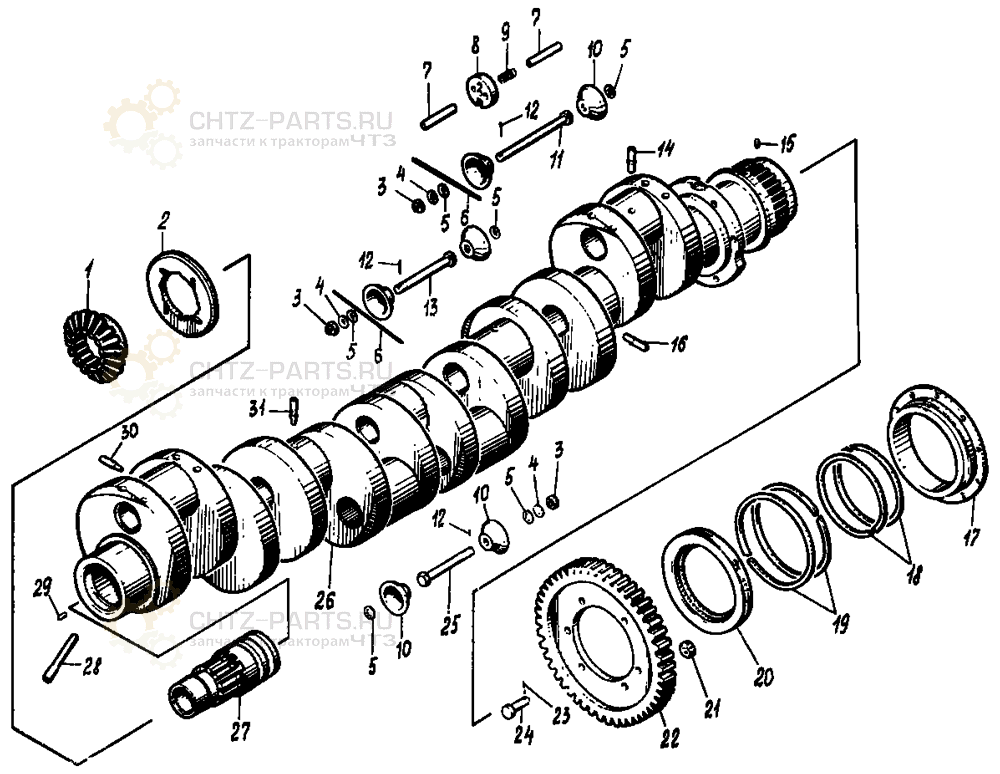

Вал коленчатый на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.3305-00-17 Установка коленчатого вала 1
Сб.3305-01-17 Вал коленчатый 1 97,2
Сб.3305-03-15 Вал коленчатый с шатунами 1 148,14
Сб.3305-27-1 Уплотнение носка коленчатого вала 1 1,5
1 3305-17-1 Шестерня коленчатого вала 1 0,82
2 3305-18 Кольцо упорное 1 0,205
3 305-45-1 Гайка 12 0,0062
4 353-05-1 Шайба чистая 8 12 0,0015
5 305-13 Прокладка 24 0,0007
6 305-44-1 Подмотка 12 0,0001
7 3305-31-2 Трубка распорная 2 0,0125
8 305-30-3 Люнет 1 0,032
9 322-36-1 Пружина пускового клапана 1 0,02
10 305-08-2А Заглушка 24 0,025
11 3305-119 Болт 1
12 354-12 Шплинт 2х20 12 0,479
13 305-10 Болт заглушки шатунной шейки 6 0,045
14 305-16-1А Трубка шатунной шейки 3 0,006
15 3305-70 Штифт цилиндрический 5ПР1х8 1 0,011
16 305-24-8 Трубка коренной шейки 5 0,0072
17 3305-122-1 Гильза 1 1,787
18 3304-06-4 Кольцо поршневое 2 0,04
19 3305-26-4 Кольцо уплотнительн, 2 0,031
20 3305-28-4 Кольцо маслоотбойное 1 0,391
21 3305-43 Гайка с прорезами М10х1 12 0,008
22 3305-115-1 Шестерня носка коленчатого вала 1 3,724
23 3305-69-2 Проволока стопорная 1 0,0092
24 3305-42-2 Болт призонный М10х33 6
25 305-11 Болт заглушки коренной шейки 5 0,04
26 3305-06-15 Вал коленчатый 1 91,5
27 Сб.3305-04-2 Хвостовик коленчатого вала 1 1,562
28 3305-59 Трубка первой коренной шейки 6 0,011
29 352-03 Штифт 5Сх12 5 0,002
30 305-16-5 Трубка-жиклер шатунной шейки 3 0,006
31 305-24-7 Трубка коренной шейки 2 0,0069



...

...
