Генератор Т-170 Б-170 ЧТЗ

Снятие генератора Т-170

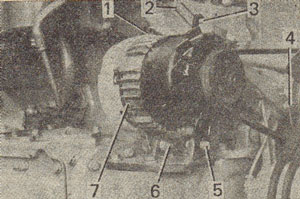

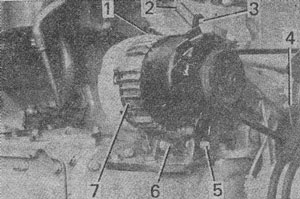

Поднимите переднюю часть капота трактора и поставьте на упор. Отсоедините выключателем массы генератор от аккумуляторной батареи. Отсоедините провода подключения потребителей электроэнергии и аккумуляторных батарей 1 (рис. 14) от клеммы «+» генератора. На тракторах с электростартерной системой пуска дизеля отсоедините также провод реле блокировки от клеммы Д1 генератора.

Ослабьте затяжку болта 4 и гаек болтов 5 и б крепления генератора к кронштейну. Выверните болт 3 крепления генератора к планке 2 и отведите ее от генератора. Поверните генератор 7 к дизелю и снимите ремень. Удалите болты 5 и б и снимите генератор.

При снятии генератора с трактора открепите трубу, идущую от распределителя к распорной трубе гидробаков, и отодвиньте ее, выньте генератор между правым гидробаком и фильтром тонкой очистки топливного насоса.

Установка генератора Т-170

Установите генератор 7 лапками на ушки кронштейна и закрепите генератор- болтами 5 и 6 с гайками и шайбами. Гладкие шайбы устанавливайте под головки болтов, а пружинные — под гайки. Наденьте ремень привода генератора на шкив и, наклонив генератор, натяните ремень. Закрепите генератор к планке 2 болтом 3 с шайбами и затяните болты 4 и 5. Подсоедините провода подключения потребителей электроэнергии и аккумуляторных батарей 1 к клемме «+» генератора.

На тракторах с электростартерной системой пуска дизеля (стартер — вместо пускового двигателя) подсоедините также провод реле блокировки к клемме Д1 генератора.

Требования по эксплуатации генератора Т-170

1. Установленный после хранения и транспортирования генератор при работе без аккумуляторной батареи перед началом эксплуатации (или испытаний), при необходимости, допускается возбудить кратковременным приложением (3... 5 с) напряжения не выше 13,5 В от плюсовой клеммы источника постоянного тока к выводу «+» генератора при средней частоте вращения (среднее положение рычага акселератора); минусовая клемма источника постоянного тока подключается на «массу» (корпус генератора).


2. При отсоединении провода от плюсовой клеммы аккумуляторной батареи или отсоединении провода, идущего к генератору, от плюсовой клеммы стартера концы проводов для исключения замыкания на «массу» тщательно заизолируйте изоляционной лентой в целях предупреждения выхода из строя генератора.


3. Не допускается при работе без аккумуляторной батареи (или с отключенной аккумуляторной батареей) отключать двигатель вентилятора при включенных электролампах.


4. При проведении- электросварочных работ на тракторе во избежание выхода из строя генератора со встроенным интегральным регулятором напряжения отключите провода от вывода «+» генератора.
