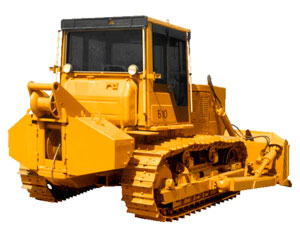

Бульдозер Б10М с тяговой лебедкой - многоцелевой технологический агрегат предназначен для использования на лесозаготовительных работах, в дорожном и промышленном строительстве. Наряду с традиционной областью применения бульдозера, наличие лебедки, значительно расширяет технические возможности агрегата:
- буксировочные и вспомогательные работы при прокладке трубопроводов;
- работы по ликвидации чрезвычайных ситуаций;
- прорубка трасс в лесных массивах и строительство лесовозных дорог;
- прокладка противопожарных разрывов в лесу;
- восстановительные работы на железной дороге;
- подготовительные работы и установка опор ЛЭП (схема установки опоры);
- натяжение проводов ЛЭП и т.д.
При необходимости вместо лебедки можно установить рыхлитель, жесткое прицепное устройство (ЖПУ), сельхознавеску и таким образом расширить область применения бульдозера Б10М.
Лебедка может быть установлена не только на бульдозер Б10М.0001-15B, имеющий гидромеханическую трансмиссию, но и на серийный бульдозер с механической трансмиссией Б10М.0101-15В, а также болотоходный бульдозер Б10МБ.0121-15В4.
Технические характеристики бульдозера Б10М с тяговой лебедкой
Двигатель на Б10М
| Модель | Д180.000-1 |
| Тип | четырехтактный дизельный, с турбонадцувом, с непосредственным впрыском топлива |
| Эксплуатационная мощность, кВт (л.с.) | 132(180) |
Трансмиссия гидромеханическая, с планетарной коробкой передач и одноступенчатым гидротрансформатором, обеспечивающая три скорости при движении вперед, и три - при движении назад.
Ходовая система Б10М
| Количество опорных катков с каждой стороны | 6 |
| Количество поддерживающих катков с каждой стороны | 2 |
| Ширина башмака гусеницы, мм | 500 |
| Механизм натяжения | гидравлический |
| Удельное давление на грунт кг/см2 | 0,74 |
Скорости движения Б10М, км/ч
| Передача | Скорость движения, км/ч |
| вперед | назад |
| I | 0 ... 3,5 | 0 ... 4,22 |
| II | 0 ... 6,03 | 0 ... 7,31 |
| III | 0 ... 10,09 | 0 ... 11,11 |
Гидравлическая система раздельно-агрегатная с насосом шестеренчатого типа. Привод насоса от шестерен распределения двигателя. Давление в системе, МПа - 16.
Тяговые лебедки на Б10М
| Тяговые лебедки марки ЛТ25, ЛТ16 состоят из опорной рамы, собственно лебедки с канатом, гидромотора с блоком управления, кронштейна с верхним поддерживающим роликом и защитного кожуха. |
| Диаметр применяемых канатов, мм | 19,5 - 30 |
| Длина каната, м | 43 - 230 |
| Максимальное тяговое усилие лебедки, т | 16; 20; 25
|
| Скорость намотки каната, м/с | до 0,34 |
Бульдозерное оборудование на Б10М
| Тип отвала | прямой, с гидроцилиндром перекоса |
| Объем призмы волочения, м. куб. | 3,8 |
| Ширина, мм | 3420 |
| Высота, мм | 1310 |
| Максимальный подъем, мм | 1020 |
| Максимальное заглубление, мм | 440 |
Габаритные размеры Б10М
| Длина, мм | 6485 |
| Ширина, мм | 3450 |
| Высота, мм | 3110 |
| Колея, мм | 1880 |
| База, мм | 2880 |
