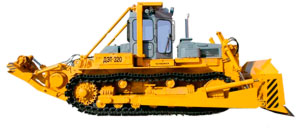

Бульдозер ДЭТ-320-02Б2Л с тяговой лебедкой и корчевателем ЧТЗ
Гусеничный бульдозер с электромеханической трансмиссией ДЭТ-320, мощностью 350 л.с. с лебедкой тяговым усилием 50 тонн и рыхлителем-корчевателем. Машина оборудована бульдозерным отвалом в железнодорожных габаритах. С помощью установленного оборудования агрегат способен выполнять широкий перечень работ: планировка местности, буксирование тяжеловесных грузов, снос зданий, рыхление, ремонтно-восстановительные работы на железной дороге и т.п.
Возросшие требования к экологической безопасности машин, к эргономике, комфорту и охране труда оператора потребовали создание машины, отвечающей современным критериям. Новый дизель-электрический трактор ДЭТ-320 - в конструкции которого учтены рекомендации основных потребителей промышленных тракторов и многолетний опыт эксплуатации ДЭТ-250М2. На ДЭТ-320 установлена новая облицовка, он оснащен современной быстросъемной кабиной с улучшенной обзорностью. Для остекления кабины использованы стеклопакеты, благодаря чему была существенно повышена тепловая и звуковая изоляция рабочего места оператора.
Трансмиссия: механическая часть электромеханическая, двухскоростная (вперед и назад), с автоматическим изменением тяговых усилий и скорости движения.
Автоматическая трансмиссия освобождает водителя от переключения передач. Количество элементов управления сведено до минимума.
Бортовые редукторы - двухступенчатые с передаточным отношением 11,08, с парой цилиндрических шестерен и планетарным рядом, состоящим из солнечной и венечной шестерен, водила и сателлитов.
Механизм поворота и тормоза: планетарные механизмы поворота (ПМП) обеспечивают получение двух передач (рабочей и транспортной) вперед и назад, выполнение поворотов и торможение трактора.
ПМП имеют планетарный ряд, состоящий из системы шестерен постоянного зацепления, блокировочный фрикцион и два тормоза.
Управление ПМП осуществляется одним рычагом через гидравлический сервопривод.
Современная быстросъемная, цельнометаллическая двухместная кабина с круговым остеклением и улучшенной обзорностью.
В кабине установлены стеклопакеты, обеспечивающие тепловую и звуковую изоляцию, а также отопитель "Зенит 8000" и кондиционер "RIO 3000". Улучшен уровень освещенности рабочей зоны в темное время суток.
Тележки сварные, прямоугольного сечения. Подвеска торсионная, индивидуальная для каждого опорного катка, замкнутая на рамы тележек. Натяжные колеса выполнены цельнолитыми закрытого типа.
Возросшие требования к экологической безопасности машин, к эргономике, комфорту и охране труда оператора потребовали создание машины, отвечающей современным критериям. Новый дизель-электрический трактор ДЭТ-320 - в конструкции которого учтены рекомендации основных потребителей промышленных тракторов и многолетний опыт эксплуатации ДЭТ-250М2. На ДЭТ-320 установлена новая облицовка, он оснащен современной быстросъемной кабиной с улучшенной обзорностью. Для остекления кабины использованы стеклопакеты, благодаря чему была существенно повышена тепловая и звуковая изоляция рабочего места оператора.
Технические характеристики бульдозера ДЭТ-320-02Б2Л с лебедкой и корчевателем
| Марка | ЯМЗ-7511.10-34 |
| Эксплуатационная мощность, кВт (л.с.) | 258 (350) |
| Номинальная частота вращения, об/мин | 1700 |
| Частота вращения при максимальном крутящем моменте, об/мин | 1200 |
| Количество цилиндров шт./рабочий объем, л
| 8/14,86 |
| Диаметр цилиндра/Ход поршня, мм | 130/140 |
| Масса, кг | 1250 |
| Удельный расход топлива при эксплуатационной мощности двигателя г/кВт.ч(г/л.с.ч) | 206(160) |
| Расход масла на угар, в процентах от расхода топлива | 0,2 |
Трансмиссия: механическая часть электромеханическая, двухскоростная (вперед и назад), с автоматическим изменением тяговых усилий и скорости движения.
Автоматическая трансмиссия освобождает водителя от переключения передач. Количество элементов управления сведено до минимума.
Бортовые редукторы - двухступенчатые с передаточным отношением 11,08, с парой цилиндрических шестерен и планетарным рядом, состоящим из солнечной и венечной шестерен, водила и сателлитов.
| Максимальное тяговое усилие, не менее кН (т.с.) | 412,8 (42,5) |
| Передний ход | от 1,1 ... до 15,7 |
| Задний ход | от 1,1 ... до 15,7 |
Механизм поворота и тормоза: планетарные механизмы поворота (ПМП) обеспечивают получение двух передач (рабочей и транспортной) вперед и назад, выполнение поворотов и торможение трактора.
ПМП имеют планетарный ряд, состоящий из системы шестерен постоянного зацепления, блокировочный фрикцион и два тормоза.
Управление ПМП осуществляется одним рычагом через гидравлический сервопривод.
| Марка: | ГПА-222 |
| Мощность, кВт/ Напряжение номинальное, В/ Ток, А | 220/310/710 |
| Частота вращения, номинальная/максимальная об/мин | 2120/2550 |
| Масса, кг | 1250 |
| Марка: | ЭДП-196 |
| Мощность, кВт/ Напряжение номинальное, В/ Ток, А | 196/305/710 |
| Частота вращения, номинальная/максимальная об/мин | 430/2250 |
| Масса, кг | 2500 |
Современная быстросъемная, цельнометаллическая двухместная кабина с круговым остеклением и улучшенной обзорностью.
В кабине установлены стеклопакеты, обеспечивающие тепловую и звуковую изоляцию, а также отопитель "Зенит 8000" и кондиционер "RIO 3000". Улучшен уровень освещенности рабочей зоны в темное время суток.
Тележки сварные, прямоугольного сечения. Подвеска торсионная, индивидуальная для каждого опорного катка, замкнутая на рамы тележек. Натяжные колеса выполнены цельнолитыми закрытого типа.
| Количество опорных/поддерживающих катков, шт. | 12/4 |
| Ширина башмака гусеницы, мм / количество башмаков, шт. | 690 / 56 |
| Механизм натяжения гусеницы | гидравлический |
| Количество звеньев в каждой ленте, шт. / шаг, мм | 56 / 218 |
| Ширина башмака, мм | 690 |
| Высота грунтозацепа, мм | 70 |
| Насосы | НШ-180Г и НШ-50Ф-3Л
|
| Распределитель 2-х золотниковый
| НС-D20/ZIR |
| Максимальное давление срабатывания предохранительного клапана, кг/см кв. | 220 |
| Распределитель трехзолотниковый | Р-180 |
| Максимальное давление срабатывания предохранительного клапана, кг/см кв. | 160 |
| Топливная система, л | 680 |
| Гидравлическая система, л | 165 |
| Систела охлаждения двигателя, л | 76 |
| Система смазки двигателя, л | 32 |
| Система смазки и управления трансмиссией, л | 80 |
| Эксплуатационная масса трактора, кг
/длина/ширина/высота, мм | 46700
/10435/3680/4050 |
| Колея/База, мм | 2450/3200 |
