Запасные части к тракторам на одном сайте

Telegram Max

+7 (932) 303-00-10

Отправить заявку

Диск 24-16-103сп

Купить

✔ В наличии на складе в Челябинске — отгрузка в день оплаты. Доставка по РФ от 1 дня (СДЭК, Деловые Линии, ПЭК, ЖД).

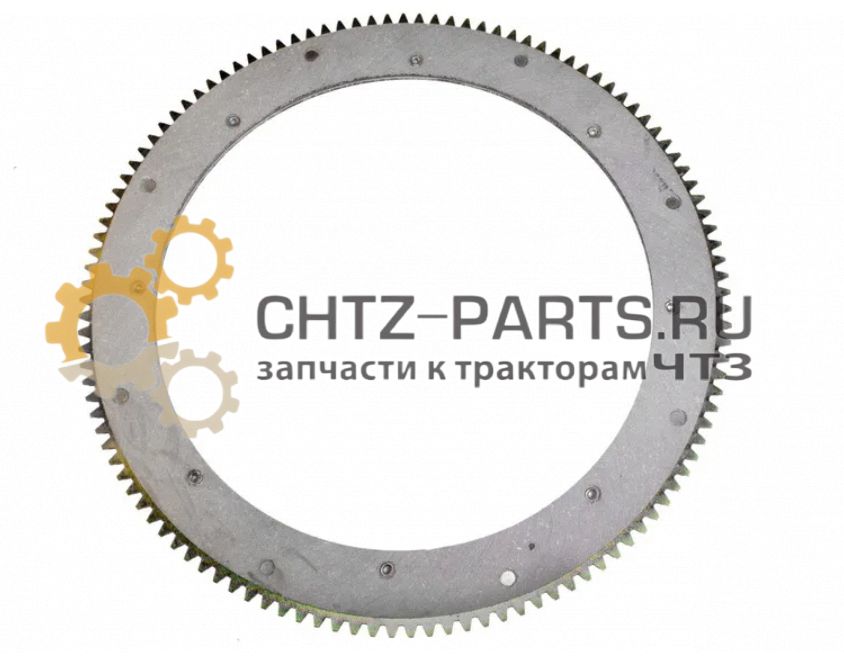

Диск 24-16-103СП — ведомый фрикционный диск с наружным зубом и металлокерамическими накладками бортового фрикциона главной передачи тракторов и бульдозеров ЧТЗ: Т-130, Б-130, Т-170, Б-170, Б10М, Т10М. Сопрягается зубьями с внутренней поверхностью наружного барабана 28-16-15. Чередуется в пакете с ведущими дисками 16121 (стальными, внутренний зуб). При ремонте меняется комплектом: 10 шт. 24-16-103СП + 10 шт. 16121 на один фрикцион.

Артикул: 24-16-103СП
Тип: Диск фрикционный ведомый, наружный зуб, с металлокерамическими накладками
Применяемость: Т-130, Б-130, Т-170, Б-170, Б10М, Т10М и их модификации
Группа каталога ЧТЗ: 16 — Главная передача с бортовыми фрикционами
Сопрягается с барабаном: 28-16-15 (внутренняя зубчатая поверхность)
Парный ведущий диск: 16121 (стальной, внутренний зуб)
Количество на один фрикцион: 10 шт.
Количество на трактор (два фрикциона): 20 шт.

Важно по подбору: Диск 24-16-103СП — ведомый (наружный зуб, с накладками). Работает в паре с ведущим диском 16121 (гладкий стальной, внутренний зуб). Менять всегда комплектом: 10 шт. 24-16-103СП + 10 шт. 16121 на один фрикцион. На полный трактор — 20 + 20 шт. При замене дисков обязательно проверять состояние внутренней зубчатой поверхности барабана 28-16-15.

Характеристики

Запчасть — 24-16-103СП диск

Применяемость — Т-170 Б-170, Т-130 Б-130

Привязка из Каталоги — Бортовые фрикционы, Бортовой фрикцион

Вес, кг — 1,24

Задайте нам вопрос

Telegram Max

390 руб. / шт
с НДС 20%

В наличии

Купить

Описание

Доставка

Характеристики

Диск 24-16-103СП (наружный зуб) — бортовой фрикцион ЧТЗ Т-130, Т-170, Б10М

Артикул и взаимозаменяемость

Артикул	Примечание
24-16-103СП (эта страница)	Основной артикул ЧТЗ — заказывать по нему
Парный диск: 16121	Ведущий диск (стальной, внутренний зуб) — меняется в комплекте

Технические характеристики

Тип детали	Диск фрикционный ведомый с металлокерамическими накладками
Тип зацепления	Наружный зуб — сопряжение с внутренней зубчатой поверхностью барабана 28-16-15
Рабочая поверхность	Торцевые металлокерамические накладки — контактируют с гладкой сталью диска 16121
Количество на один фрикцион	10 шт.
Количество на трактор	20 шт. (два фрикциона — правый и левый)
Парный ведущий диск	16121 (стальной гладкий, внутренний зуб) — 10 шт. на фрикцион
Барабан под диск	28-16-15 — наружный барабан фрикциона
Группа каталога ЧТЗ	16 — Главная передача с бортовыми фрикционами
Единица измерения	шт.

Применяемость

Модель техники ЧТЗ	Фрикцион правый	Фрикцион левый
Т-130, Б-130	24-16-101-01СП	24-16-102СП
Т-170, Б-170	24-16-101-01СП	24-16-102СП
Б10М, Т10М	24-16-101-01СП	24-16-102СП

Положение в машине и назначение

Диск 24-16-103СП является ведомым элементом пакета бортового фрикциона. Его зубья по наружному диаметру входят в пазы внутренней зубчатой поверхности наружного барабана 28-16-15 и вращаются вместе с ним. Диск может перемещаться вдоль оси барабана — это необходимо для включения и выключения фрикциона.

В пакете фрикциона диски 24-16-103СП чередуются с ведущими дисками 16121, сопрягающимися с наружными зубьями внутреннего барабана 24-16-5, посаженного на полуось 24-16-4. Нажимная тарелка 28-16-10, поджатая пружинами 38318 и 38360 и зафиксированная кольцом 28-16-14, сжимает весь пакет — момент передаётся через трение накладки 24-16-103СП о гладкую сталь диска 16121.

Конструкция

Диск 24-16-103СП — стальное кольцо с зубчатым профилем по наружному диаметру и металлокерамическими накладками на торцевых поверхностях. Накладки обеспечивают необходимый коэффициент трения при контакте с гладкой стальной поверхностью ведущего диска 16121. Именно накладки являются расходным элементом: при износе накладок до металлической основы диска трение резко падает, фрикцион начинает пробуксовывать. Параллельно изношенные накладки истирают поверхность диска 16121, что ускоряет общий износ пакета.

Замена дисков бортового фрикциона

⚠ Разборка бортового фрикциона выполняется с применением специального приспособления для сжатия пружин тарелки 28-16-10. Пружины 38318 и 38360 находятся под значительным усилием — разборка без специнструмента опасна. Только в условиях мастерской.

Снятие фрикциона: снять тормозную ленту 18360-01СП, отсоединить тягу управления, снять фрикцион в сборе с машины.
Разборка пакета: приспособлением сжать пружины 38318/38360 через тарелку 28-16-10, снять кольцо 28-16-14. Плавно отпустить. Извлечь тарелку и пакет дисков.
Дефектация дисков 24-16-103СП: осмотреть накладки — трещины, отслоение, износ до металлической основы, следы перегрева (синий цвет). Проверить плоскостность диска. Дефектные диски — заменить.
Дефектация барабана 28-16-15: осмотреть внутренние зубья — износ, выкрашивание. При боковом люфте дисков на зубьях — замена барабана одновременно с дисками.
Сборка: чередовать строго: 16121 — 24-16-103СП — 16121 — 24-16-103СП. Итого 10 + 10 = 20 дисков в пакете.
Установка и регулировка: собрать фрикцион, установить ленту 18360-01СП, отрегулировать привод согласно руководству по ремонту ЧТЗ.

Признаки неисправности и критерии замены

Симптом на машине	Вероятная причина	Действие
Трактор плохо поворачивает, фрикцион пробуксовывает	Износ накладок 24-16-103СП или ослабление пружин 38318/38360	Разборка, дефектация пакета и пружин
Фрикцион не выключается, машину тянет в сторону	Коробление дисков — не расходятся при выключении	Замена деформированных дисков
Скрежет при включении фрикциона	Износ зубьев диска или пазов барабана 28-16-15	Дефектация — при люфте дисков на зубьях замена барабана
Перегрев корпуса фрикциона	Пробуксовка при неполном включении или нерегулированном приводе	Проверить регулировку. Дефектация дисков
Накладки стёрты до металлической основы	Критический износ	Немедленная замена всего пакета — металл по металлу диска 16121 быстро выводит его из строя

Ресурс и регламент обслуживания

Ресурс пакета дисков — 2000–4000 моточасов при корректной регулировке привода. При работе на крутых склонах и частых поворотах ресурс снижается. При каждом ТО-3 (1000 ч) проверять регулировку бортовых фрикционов. При капитальном ремонте трансмиссии — плановая замена пакета.

⚠ Частые ошибки:

Замена 24-16-103СП без замены 16121. Диски работают в паре. Изношенные стальные диски 16121 быстро истирают новые накладки 24-16-103СП. Менять всегда комплектом.
Замена части дисков вместо всего пакета. 2–3 новых диска в изношенный пакет не восстанавливают характеристику фрикциона. Только полная замена — 10 шт. 24-16-103СП + 10 шт. 16121.
Нарушение порядка чередования. В пакете строго: ведущий 16121 — ведомый 24-16-103СП — ведущий — ведомый. Два одинаковых рядом — недопустимо.
Замена дисков без проверки барабана 28-16-15. Изношенные зубья барабана дают боковой люфт дискам 24-16-103СП — ударные нагрузки разрушают новые диски за 200–500 ч.
Нет регулировки после сборки. Нерегулированный фрикцион буксует или не выключается. Обязательна регулировка по руководству ЧТЗ.

Сопутствующие запасные части

Диск ведущий 16121 (стальной, внутренний зуб) — 10 шт. на фрикцион; меняется строго в комплекте с 24-16-103СП
Барабан наружный 28-16-15 — при износе внутренних зубьев — замена вместе с пакетом дисков
Барабан внутренний 24-16-5 — несёт ведущие диски 16121; проверять при каждой разборке
Полуось 24-16-4 — несёт внутренний барабан; осматривать при разборке
Тарелка нажимная 28-16-10 — поджимает пакет дисков; проверять при каждой разборке
Пружина внутренняя 38318 и пружина наружная 38360 — проверять упругость при каждой разборке
Кольцо стопорное 28-16-14 — менять при каждой разборке
Лента тормоза 18360-01СП — осматривать при каждом вскрытии фрикциона
Фрикцион бортовой правый 24-16-101-01СП — при износе нескольких деталей замена в сборе
Фрикцион бортовой левый 24-16-102СП — левый борт

Часто задаваемые вопросы

Сколько дисков 24-16-103СП нужно на один трактор?

На один трактор — 20 штук (по 10 шт. на правый и левый фрикционы). Плюс столько же ведущих дисков 16121 — тоже 20 шт. Итого полный комплект для ремонта обоих фрикционов: 20 шт. 24-16-103СП + 20 шт. 16121.

Чем отличается диск 24-16-103СП от диска 16121?

24-16-103СП — ведомый, несёт металлокерамические накладки, с наружным зубом. Сопрягается с барабаном 28-16-15. 16121 — ведущий, стальной гладкий, с внутренним зубом. Сопрягается с барабаном 24-16-5. Момент передаётся через трение накладки 24-16-103СП о гладкую сталь 16121. Основной расходный элемент — накладки диска 24-16-103СП.

Почему нельзя заменить только диски 24-16-103СП без 16121?

Накладки 24-16-103СП и стальная поверхность 16121 изнашиваются совместно. Изношенная сталь 16121 имеет неровности и риски, которые ускоренно истирают новые накладки 24-16-103СП. Через 200–400 ч новые ведомые диски износятся до уровня старых ведущих. Экономия на замене только одного вида дисков оборачивается повторной разборкой фрикциона через несколько сотен часов.

Подходит ли диск 24-16-103СП для трубоукладчиков ТР-12 и ТР-20?

Да, диск 24-16-103СП применяется на трубоукладчиках ТР-12 и ТР-20 — конструкция бортового фрикциона унифицирована с тракторами Т-130/Т-170. Уточните количество при заказе по серийному номеру машины.

Как заказать и получить в регионе?

Позвоните или напишите — укажите артикул 24-16-103СП и количество. Поможем скомплектовать полный пакет. Склад в Челябинске — отгрузка в день оплаты. Доставка по всей России.

Заказать диск 24-16-103СП для Т-130 / Т-170 / Б10М

Склад в Челябинске — отгрузка в день оплаты. Доставка по всей РФ.
Комплектуем полный пакет дисков для ремонта фрикционов. Оптовые условия для предприятий.

Тел.: +7 (932) 303-00-10 | E-mail: sale@chtz-parts.ru

Бесплатная доставка до терминала любой транспортной компании, которую вы выберете в Челябинске.
