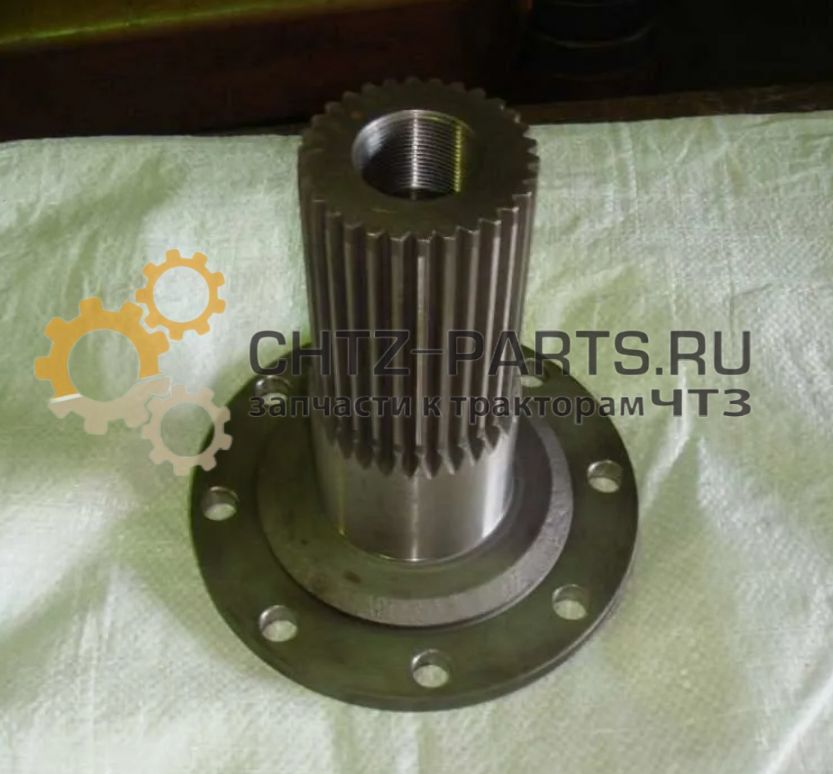

Полуось 24-16-4

Купить

✔ В наличии на складе в Челябинске — отгрузка в день оплаты. Доставка по РФ от 1 дня (СДЭК, Деловые Линии, ПЭК, ЖД).

Полуось 24-16-4 — вал привода бортового фрикциона главной передачи тракторов и бульдозеров ЧТЗ: Т-130, Б-130, Т-170, Б-170, Б10М, Т10М. Передаёт крутящий момент от вала главной передачи к внутреннему барабану 24-16-5, который неподвижно посажен на полуось. Является несущей деталью всего узла бортового фрикциона — на полуоси держится весь пакет дисков (16121 и 24-16-103СП), барабаны и тарелка.

Артикул: 24-16-4
Тип детали: Вал (полуось) привода бортового фрикциона
Применяемость: Т-130, Б-130, Т-170, Б-170, Б10М, Т10М и их модификации
Группа каталога ЧТЗ: 16 — Главная передача с бортовыми фрикционами
Несёт на себе: барабан внутренний 24-16-5
Соединяется с: валом главной передачи (через шлицевое соединение)
Количество на трактор: 2 шт. (правый и левый борт)

Важно по подбору: Полуось 24-16-4 единая для правого и левого борта — артикул одинаковый. При разборке фрикциона всегда проверять состояние шлицев полуоси и посадочного места под барабан 24-16-5. Износ шлицев или трещины — немедленная замена. Эксплуатация с повреждённой полуосью ведёт к разрушению всего узла фрикциона.

Характеристики

Запчасть — 24-16-4 полуось

Применяемость — Т10М Б10М, Т-170 Б-170, Т-130 Б-130

Привязка из Каталоги — Бортовые фрикционы, Бортовые фрикционы, Бортовой фрикцион

Единица измерения — шт.

Задайте нам вопрос

Telegram Max

5 000 руб. / шт
с НДС 20%

В наличии

Купить

Описание

Доставка

Характеристики

Полуось 24-16-4 — привод бортового фрикциона ЧТЗ Т-130, Т-170, Б10М

Артикул и позиция в каталоге

Артикул	Наименование	Примечание
24-16-4 (эта страница)	Полуось привода бортового фрикциона	Единая для правого и левого борта. 2 шт. на трактор

Технические характеристики

Тип детали	Вал (полуось) — цельный стальной вал с фланцем и шлицами
Материал	Легированная сталь, термически обработанная
Тип соединения с главной передачей	Шлицевое
Посадка барабана	Барабан 24-16-5 — неподвижная посадка с натягом
Количество на трактор	2 шт. (правый и левый борт)
Группа каталога ЧТЗ	16 — Главная передача с бортовыми фрикционами
Единица измерения	шт.

Применяемость

Модель техники ЧТЗ	Модификации	Двигатель
Т-130, Б-130	Т-130, Т-130Б и модификации	Д-160
Т-170, Б-170	Т-170, Т-170М и модификации	Д-160, Д-180
Б10М	Б10М, Б10МБ (болотоходный)	Д-180
Т10М	Т10М и модификации	Д-180

Положение в машине и роль в конструкции фрикциона

Полуось 24-16-4 расположена внутри корпуса главной передачи, по оси бортового фрикциона. Шлицевым концом входит в зацепление с ведущей шестернёй или валом главной передачи и вращается постоянно при работающем двигателе. На цилиндрическую посадочную поверхность полуоси неподвижно (с натягом) насажен внутренний барабан 24-16-5 — он является ведущей частью фрикциона и вращается вместе с полуосью.

На зубьях барабана 24-16-5 размещён пакет из 10 ведущих дисков 16121, чередующихся с 10 ведомыми дисками 24-16-103СП. Тарелка 28-16-10, поджатая пружинами 38318 и 38360, сжимает пакет — фрикцион включён. При выключении фрикциона полуось продолжает вращаться, а наружный барабан 28-16-15 с гусеницей останавливается.

Конструкция

Полуось 24-16-4 — цельнокованый стальной вал из легированной стали, термически обработанный для обеспечения высокой прочности и износостойкости шлицев. Конструктивно имеет три характерные зоны: шлицевой конец для соединения с главной передачей, цилиндрическую посадочную поверхность под барабан 24-16-5 с натягом и резьбовой или фланцевый конец для гайки крепления барабана. Шлицы подвергаются наибольшим нагрузкам — именно они изнашиваются при ударных перегрузках или работе с недостаточной смазкой.

Замена полуоси 24-16-4

⚠ Замена полуоси — крупный ремонт трансмиссии. Требуется полная разборка бортового фрикциона, специальный съёмник для снятия барабана 24-16-5 с натяга. Удары по торцу полуоси или барабана кувалдой недопустимы. Выполнять только в условиях мастерской.

Снятие фрикциона в сборе: отсоединить тягу управления, снять тормозную ленту, отвернуть болты крепления, снять фрикцион с машины.
Разборка фрикциона: приспособлением сжать пружины 38318/38360 через тарелку 28-16-10, снять кольцо 28-16-14. Извлечь тарелку и пакет дисков (16121 + 24-16-103СП). Снять наружный барабан 28-16-15.
Снятие барабана 24-16-5 с полуоси: отвернуть гайку крепления барабана. Съёмником снять барабан 24-16-5 с посадочной поверхности полуоси.
Извлечение полуоси: вывести шлицевой конец из зацепления с главной передачей. Извлечь полуось из корпуса.
Дефектация: осмотреть шлицы (износ, смятие, трещины), посадочную поверхность под барабан (риски, деформация), резьбу под гайку. Любые трещины — замена.
Установка новой полуоси: установить в обратном порядке. Барабан 24-16-5 посадить с нормативным натягом — согласно руководству ЧТЗ. Затяжка гайки — строго по моменту.
Сборка фрикциона: установить диски, тарелку, пружины, кольцо, наружный барабан, тормозную ленту. Отрегулировать привод управления.

Признаки неисправности и критерии замены

Симптом / параметр	Норма	Требует замены
Износ шлицев	Шлицы без видимого смятия, чёткий профиль	Смятие или износ профиля шлицев — замена полуоси
Посадочная поверхность под барабан 24-16-5	Поверхность гладкая, натяг в норме	Риски, задиры или потеря натяга — барабан проворачивается на полуоси
Трещины корпуса	Отсутствуют	Любые трещины — немедленная замена
Биение полуоси	В пределах допуска по руководству ЧТЗ	Биение сверх допуска — деформация или изгиб полуоси
Стук или вибрация в зоне фрикциона	Тихая работа	Проверить шлицы и посадку барабана на полуось

Ресурс и регламент обслуживания

Полуось 24-16-4 — высоконагруженная деталь с ресурсом до капитального ремонта трансмиссии — 6000–8000 моточасов при нормальных условиях эксплуатации. Основные причины преждевременного выхода из строя: ударные нагрузки при работе на твёрдых грунтах с пнями и камнями, проворот барабана на посадочной поверхности при ослабленной гайке, а также трещины от усталостных нагрузок.

Вид ТО	Периодичность	Операция
ТО-3	1000 моточасов	Проверка затяжки гайки крепления барабана 24-16-5 на полуоси
При замене дисков	2000–4000 моточасов или по состоянию	При разборке фрикциона осмотреть шлицы и посадочное место под барабан
Капитальный ремонт	6000–8000 моточасов	Дефектоскопия полуоси. Обмер шлицев и посадочной поверхности. Решение о замене

⚠ Частые ошибки при замене и обслуживании:

Снятие барабана ударами кувалды по торцу полуоси. Удары деформируют резьбу и посадочные поверхности. При разборке использовать только специальный съёмник.
Установка барабана 24-16-5 без нормативного натяга. Слабая посадка приводит к проворачиванию барабана на полуоси при нагрузке — разрушение посадочных поверхностей обеих деталей за 50–200 ч. Натяг контролировать по руководству ЧТЗ.
Недотяжка гайки крепления барабана. Ослабленная гайка — проворот барабана, разбивание посадочного места. После каждой сборки затягивать гайку с нормативным моментом и шплинтовать.
Замена полуоси без дефектации барабана 24-16-5. Если посадочное отверстие барабана разработано — новая полуось не будет сидеть с нужным натягом. При замене полуоси обязательно проверять барабан.

Сопутствующие запасные части

Барабан внутренний 24-16-5 — посажен на полуось с натягом; при разработке посадочного отверстия — замена вместе с полуосью
Диск ведущий 16121 — 10 шт. на фрикцион; при разборке под замену полуоси менять диски если выработан ресурс
Диск ведомый 24-16-103СП — 10 шт. на фрикцион; меняется в комплекте с 16121
Барабан наружный 28-16-15 — проверять при каждой разборке фрикциона
Тарелка нажимная 28-16-10 — проверять состояние при разборке
Пружина внутренняя 38318 и пружина наружная 38360 — проверять упругость при каждой разборке
Кольцо стопорное 28-16-14 — менять при каждой разборке
Фрикцион бортовой правый 24-16-101-01СП — при значительном износе нескольких деталей замена фрикциона в сборе
Фрикцион бортовой левый 24-16-102СП — левый борт

Часто задаваемые вопросы

Полуось 24-16-4 одинакова для правого и левого борта?

Да — артикул 24-16-4 единый для обоих бортов. На трактор нужно 2 шт.

Как понять, что полуось нужно менять, а не только диски фрикциона?

Признаки проблемы с полуосью: стук или вибрация в зоне фрикциона при вращении без нагрузки, видимый люфт барабана 24-16-5 при покачивании, масляные подтёки из-под посадки барабана. При разборке фрикциона осмотреть шлицы — смятый профиль или трещины требуют немедленной замены. Если шлицы и посадочная поверхность в норме — проблема в дисках или пружинах, не в полуоси.

Можно ли заменить только полуось без замены барабана 24-16-5?

Можно — если посадочное отверстие барабана 24-16-5 не разработано и обеспечивает нормативный натяг на новой полуоси. При разборке обязательно проверить нутромером — если отверстие барабана разработано, менять оба: полуось и барабан одновременно.

Что произойдёт если не затянуть гайку крепления барабана?

Незатянутая или слабо затянутая гайка приводит к проворачиванию барабана 24-16-5 на полуоси под нагрузкой. За 50–200 ч работы посадочные поверхности разрабатываются до состояния, при котором замена требуется сразу обеим деталям. Гайку затягивать с нормативным моментом и обязательно шплинтовать.

Как заказать и получить в регионе?

Позвоните или напишите, укажите артикул 24-16-4 и количество. Склад в Челябинске — отгрузка в день оплаты. Доставка по всей России. Работаем с предприятиями по договору с НДС.
